【電気工事士】変流器(CT)の役割と試験対策！二次側短絡が必要な理由を徹底解説

目次非表示

記事を読む前に！実践・過去問チャレンジ

高圧受電設備の単線結線図や機器の鑑別問題において、変流器（CT）は非常によく出題される機器です。

試験では、単に名称を答えるだけでなく、現場での安全を守るための「正しい手順」を知っているかどうかが問われます。手順を逆に覚えてしまうと、実際の現場では重大な事故につながる恐れがあります。

まずは、変流器に関する典型的な試験問題に挑戦し、現在の理解度をチェックしてみましょう。

高圧母線に取り付けられた、通電中の変流器（CT）の二次側回路に接続されている電流計を取り外す場合の手順として、適切なものは次のうちどれか。

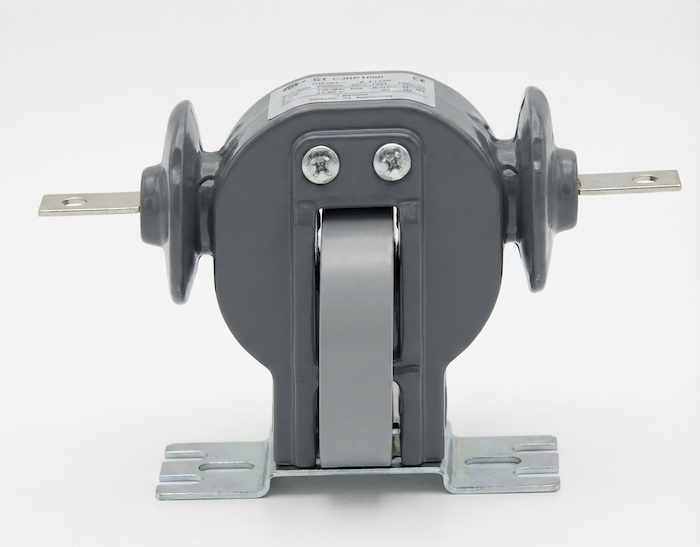

写真に示す機器の用途はどれか。

特に【問題1】は、電気工事士として絶対に間違えてはいけない「鉄の掟」に関する問題です。

なぜその手順が必要なのか、理由と合わせて解説していきます。

まずは【問題2】の正解から見ていきましょう。

正解は 4 「大電流を小電流に変成し、計器での測定を可能にする」です。

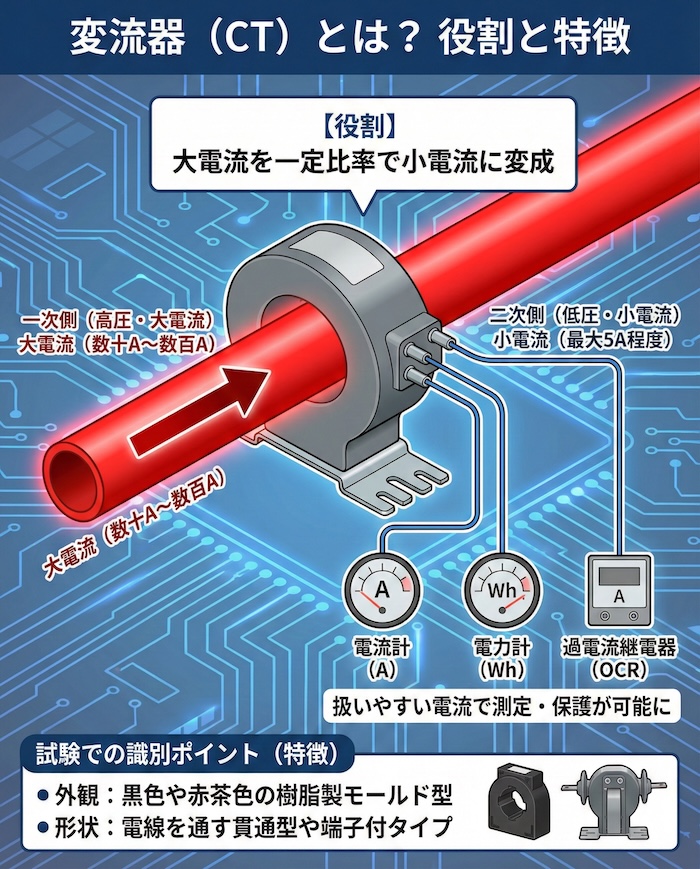

工場やビルなどの高圧受電設備では、数十アンペアから数百アンペアという大きな電流が流れています。

この大電流をそのまま一般の電流計に流すと、計器が巨大になり、配線も太くしなければならず現実的ではありません。

そこで、変流器（Current Transformer = CT）を使用して、電流を一定の比率で小さく変換（変成）します。一般的には、最大5A程度の扱いやすい電流にしてから、電流計や電力計、過電流継電器（OCR）へと送ります。

写真鑑別問題では、以下の特徴を押さえておきましょう。

外観：黒色や赤茶色の樹脂製モールド型が多い。
形状：電線を通す穴が開いている貫通型や、端子が付いているタイプがある。
紛らわしい機器：
- 選択肢1は「零相変流器（ZCT）」の説明（漏電検出用）。

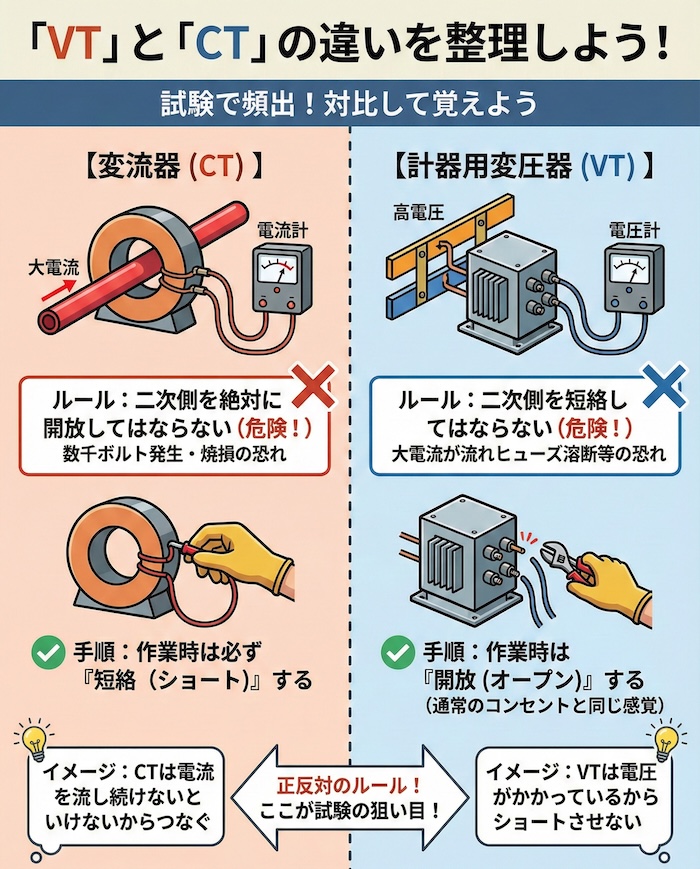

- 選択肢2は「計器用変圧器（VT / PT）」の説明（電圧変換用）。
- 選択肢3は「直列リアクトル（SR）」の説明。

続いて【問題1】の解説です。

正解は 3 「変流器の二次側を短絡した後、電流計を取り外す」です。

変流器の点検や計器交換において、最も重要なルールは以下の通りです。

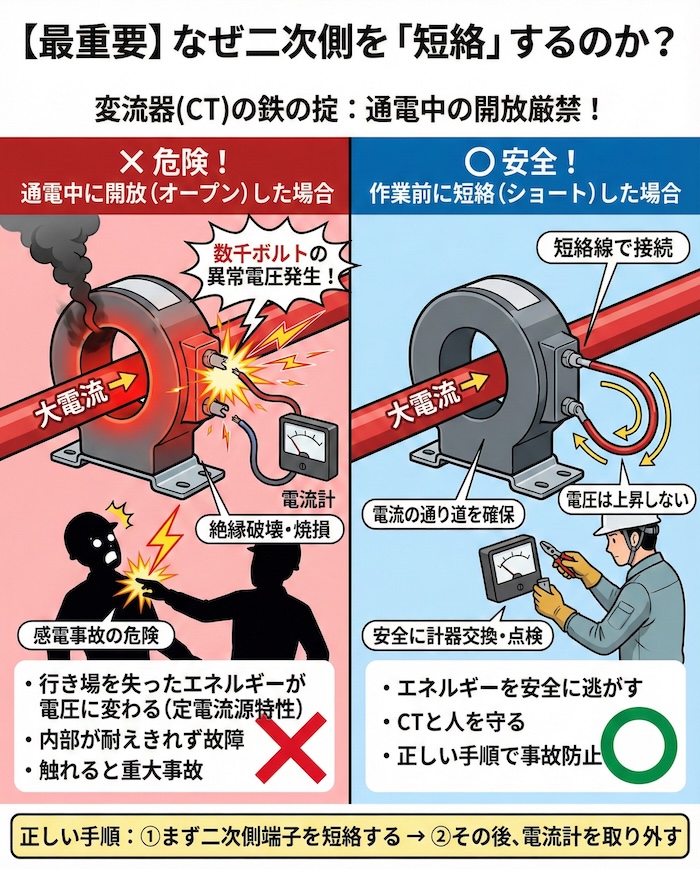

「通電中の変流器の二次側は、絶対に開放（オープン）してはならない」

通常の電気回路（コンセントなど）では「ショート（短絡）させると危険」ですが、変流器の場合は逆に「開放すると危険」です。理由は以下の通りです。

高電圧の発生変流器は、一次側に流れる電流を強制的に二次側に伝えようとする性質（定電流源特性）を持っています。もし、通電中に二次側の回路を開放（電線を外すなど）してしまうと、行き場を失ったエネルギーが電圧を発生させる力に変わり、二次側端子間に数千ボルトもの異常電圧が発生します。
絶縁破壊と焼損発生した高電圧により、変流器内部の絶縁が耐えきれなくなり、巻線が焼き切れて故障（焼損）します。
感電事故作業員が高電圧が発生している端子に誤って触れると、重大な感電事故になります。

そのため、電流計を外すときは、事前に二次側端子同士を電線でつないで「短絡（ショート）」させ、電流の通り道を確保してから計器を取り外す必要があります。
