この記事で分かること

1. 燃料電池の基本原理と直流電源や低騒音などの試験で問われる重要特徴

2. りん酸形燃料電池の電極(正極・負極)における水素と酸素の反応と水の生成プロセス

3. 実際の電気工事士試験の過去問傾向に基づいた引っ掛けポイントと原理図の覚え方

燃料電池とは？電気工事士試験で必ず押さえるべき基本

目次非表示

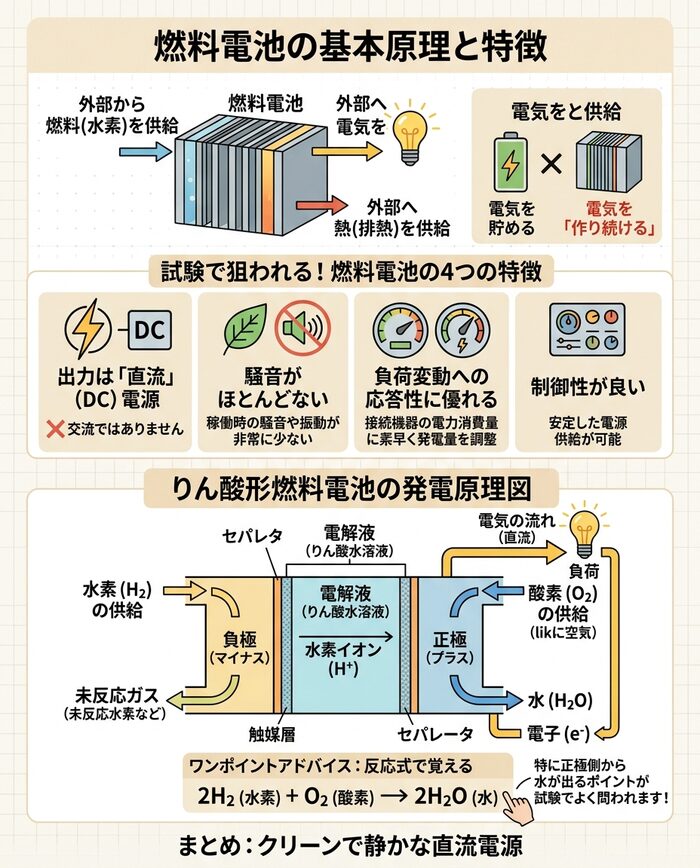

燃料電池は、水素などの燃料と空気中の酸素が化学反応を起こす際に発生する電気エネルギーを直接取り出す装置です。一般的な乾電池や蓄電池のように電気を「貯める」のではなく、外部から燃料を供給し続ける限り発電を「続ける」ことができる発電設備の一種と言えます。

電気工事士試験において、燃料電池の特徴に関する正誤問題は頻出です。以下のポイントを確実におさえておきましょう。

燃料電池本体から発生する電気は「直流」です。実際の設備で家庭用などの交流として使用する場合はインバータ回路で変換を行いますが、燃料電池本体からの出力自体は直流である点に注意してください。試験では「出力は交流である」という誤った選択肢が出題されやすいです。

エンジンやタービンなどを機械的に回転させて発電する仕組みではないため、化学反応によって静かに電気を発生させます。稼働時の騒音や振動が非常に少ないのが大きな特徴です。

接続されている機器の電力消費量（負荷）の変化に対して、素早く発電量を調整できるという優れた応答性を持っています。

システム全体の出力を細かくコントロールしやすく、安定した電源供給を行うことが可能です。

燃料電池には電解質の種類によっていくつかのタイプがありますが、電気工事士試験で具体的な原理図がよく出題されるのが「りん酸形燃料電池」です。電解質としてりん酸水溶液を使用しており、中型の発電設備などに用いられる技術です。

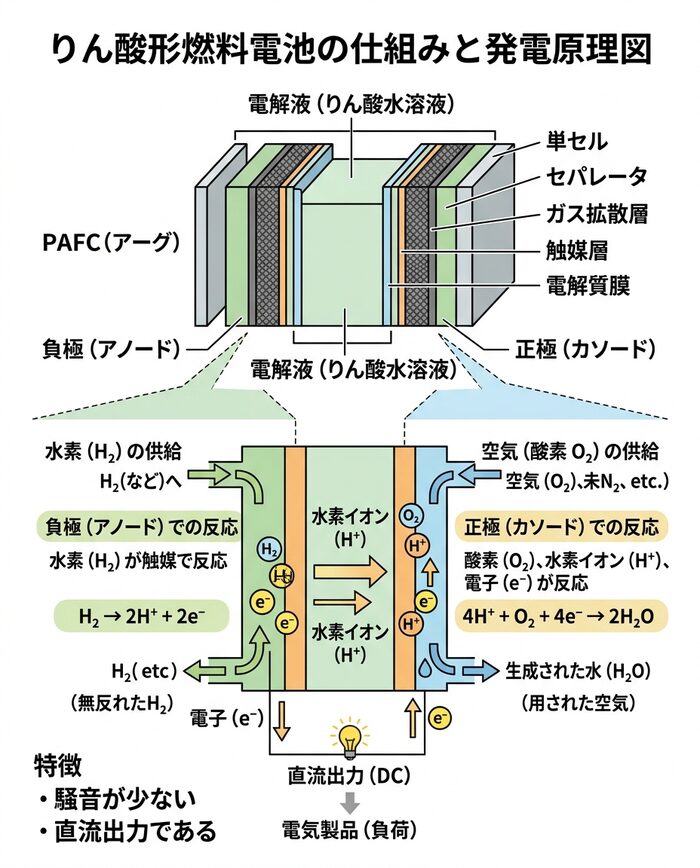

試験では、この発電原理図の正しい構成を選択する問題がよく出題されます。各構成要素の配置を正しく理解することが得点の鍵です。

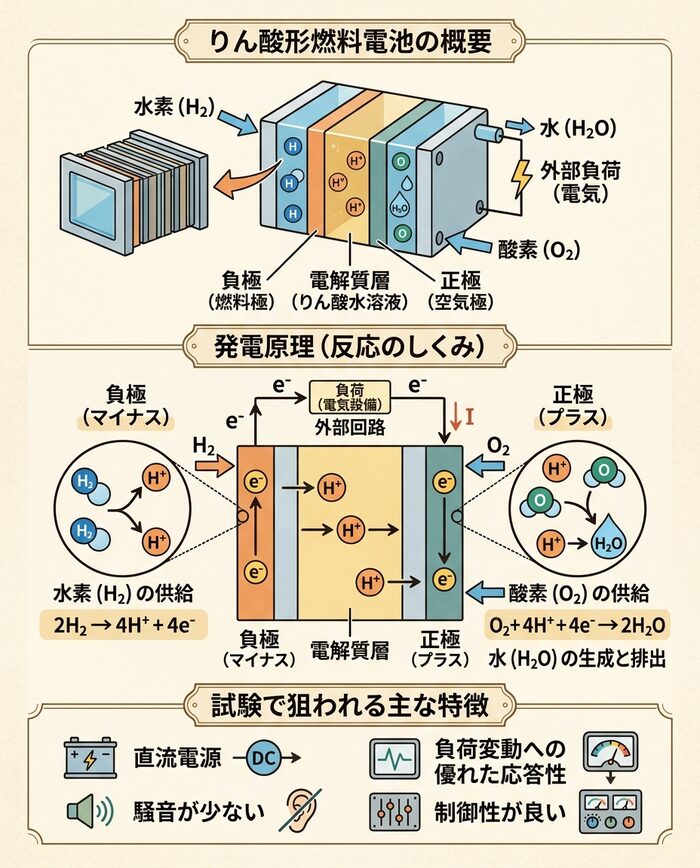

りん酸形燃料電池は、中心に「電解液（りん酸水溶液）」があり、その両側に「負極（マイナス）」と「正極（プラス）」が配置される構造になっています。

外部から燃料である「水素（H2）」が供給されます。電解液を通って反応しきれなかったガスは「未反応ガス（未反応水素など）」として排出されます。試験の図表問題では、負極側に水素が入り、未反応ガスが出るルートを確実に覚えましょう。

空気中などから「酸素（O2）」が供給されます。ここで負極から移動してきた水素イオンと酸素が反応し、「水（H2O）」が生成されて排出されます。正極側に酸素が入り、水が出るルートが正解となります。

「H2（水素）と O2（酸素）を反応させると、H2O（水）になる」

この極めてシンプルな化学反応をイメージできれば、原理図のどこから何が入り、どこから何が出てくるのかを間違えることはありません。特に、正極側から水が発生して排出されるというポイントが試験ではよく問われます。

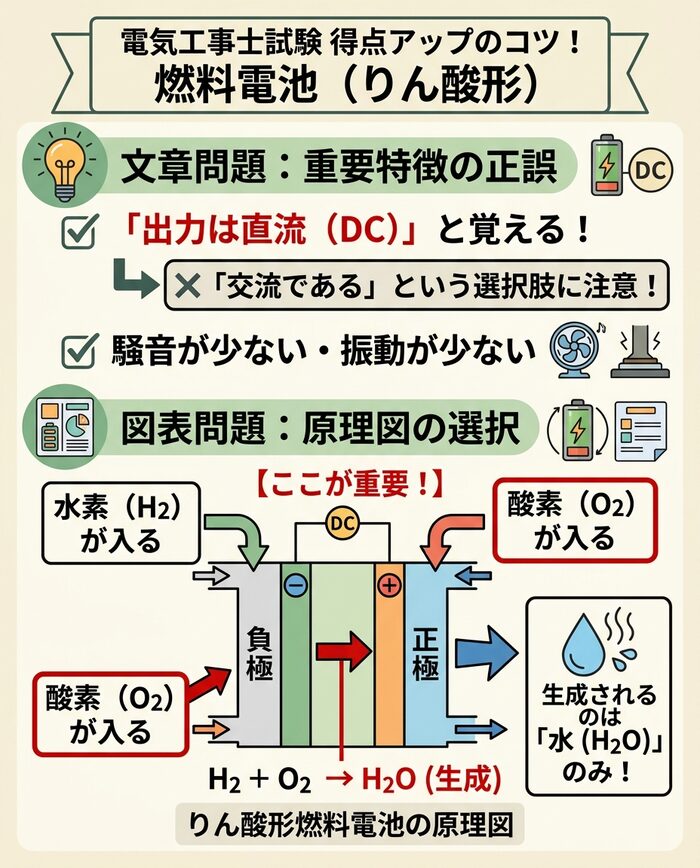

第一種および第二種電気工事士の筆記試験において、燃料電池に関する問題は主に「文章の正誤問題」と「原理図の選択問題」の2パターンで出題されます。

過去の試験では、「燃料電池本体から発生する出力は交流である」といった記述で誤りを選ばせる問題が出題されています。何度も繰り返しますが、燃料電池本体の発電は「直流」です。ここを読み飛ばさないように注意しましょう。

りん酸形燃料電池の原理図を選ぶ問題では、水素（H2）と酸素（O2）の入る場所が逆になっていたり、生成されるのが水（H2O）ではないフェイクの図が選択肢に混ざっています。

「マイナス極に水素、プラス極に酸素、そして結果的に水が出る」という基本構造を頭に描いて選択肢を絞り込んでください。

まとめとして、燃料電池はクリーンで静かな直流電源であり、りん酸形燃料電池は水素と酸素から水を作り出しながら発電する、という本質をしっかり理解しておけば、本番の試験でも確実に得点源にすることができます。
