この記事でわかること
・合成樹脂製可とう電線管（PF管・CD管）同士を接続するための重要部材の役割と特徴
・試験の鑑別問題で間違えやすいTSカップリングやボックスコネクタとの確実な見分け方
・「メモ」情報のユニオンカップリングを含めた、合格に必要な配管部材の知識
電気工事士の試験勉強を進めていると、名前が長くて覚えにくい材料や、見た目がそっくりな部材に悩まされることがよくあります。
その代表格とも言えるのが、今回解説する「合成樹脂製可とう電線管用カップリング」です。
テキストの写真を眺めているだけでは、いざ試験に出たときに「あれ？ これってボックスにつなぐやつだっけ？」と迷ってしまうことがあります。
この記事では、この部材の役割から、試験で引っかけ問題として出される類似品との見分け方まで、合格に必要な知識を余すことなく解説します。
目次 非表示

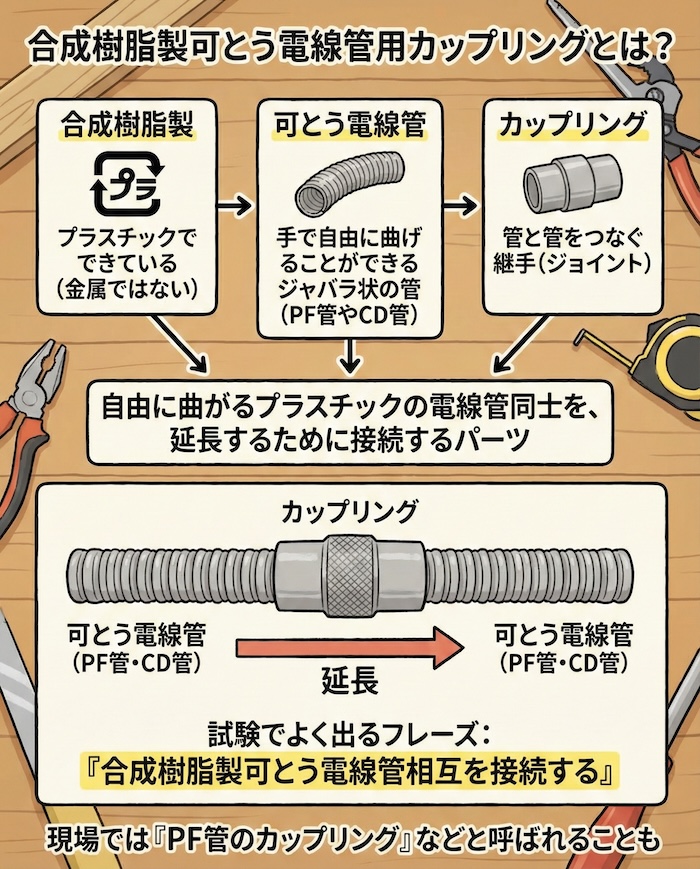

1. 合成樹脂製可とう電線管用カップリングとは？
まずは、この長い名称を分解して、どんな材料なのかをイメージできるようにしましょう。
・合成樹脂製 ＝ プラスチックでできている（金属ではない）
・可とう電線管 ＝ 手で自由に曲げることができるジャバラ状の管（PF管やCD管）
・カップリング ＝ 管と管をつなぐ継手（ジョイント）
つまり、「自由に曲がるプラスチックの電線管同士を、延長するために接続するパーツ」のことです。
現場では、単に「PF管のカップリング」などと呼ばれることもあります。
主な役割と用途
この部材の役割は非常にシンプルですが、試験では以下のフレーズが正解の選択肢としてよく登場します。
「合成樹脂製可とう電線管相互を接続する」
ここで重要なのは「相互（そうご）」という言葉です。これは「同じ種類の管同士をつなぐ」という意味で使われます。
電線管工事をしていて長さが足りなくなった時や、半端な長さの管を無駄なく使いたい時に、このカップリングを使って2本の管を1本につなぎ合わせます。

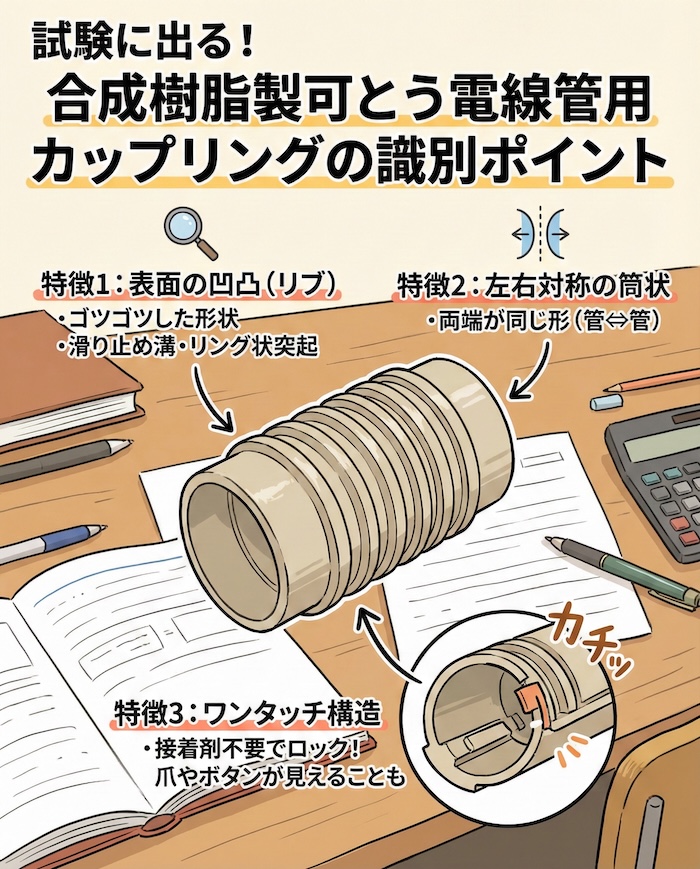

2. 試験に出る！見た目の特徴と識別ポイント
電気工事士の筆記試験（鑑別問題）では、写真を見て名称や用途を答える問題が出題されます。
このカップリングを正しく見分けるためには、以下のポイントに注目してください。
特徴1：表面の凹凸（リブ）
接続する相手が「可とう電線管（ジャバラ管）」であるため、カップリング本体も少しゴツゴツした形状をしています。
表面に滑り止めの溝があったり、リング状の突起があったりと、メカニカルな見た目をしているのが特徴です。
特徴2：左右対称の筒状
管と管をつなぐためのものなので、基本的には左側も右側も同じ形（筒状）をしています。
特徴3：構造は「ワンタッチ」が主流
現在の製品の多くは、接着剤を使わずに管を差し込むだけでロックがかかる「ワンタッチ式」です。そのため、外見上も何かしらのロック機構（爪やボタンのようなもの）が見えることがあります。

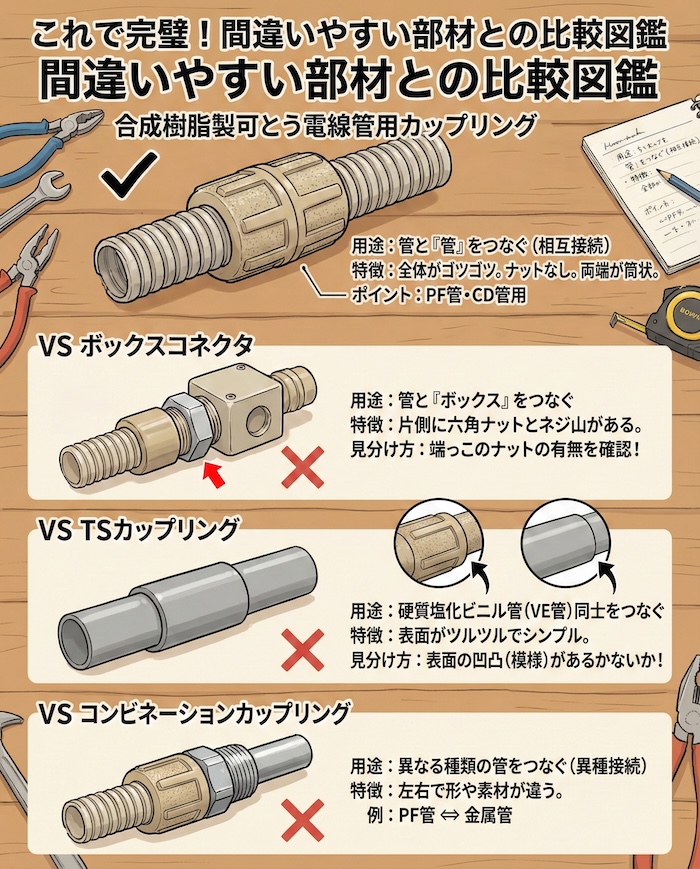

3. これで完璧！間違いやすい部材との比較
試験でこの部材が出題されるとき、必ずと言っていいほど選択肢に含まれる「引っかけ問題用の部材」があります。
それらとの違いを明確にしておけば、迷わずに正解を選べるようになります。

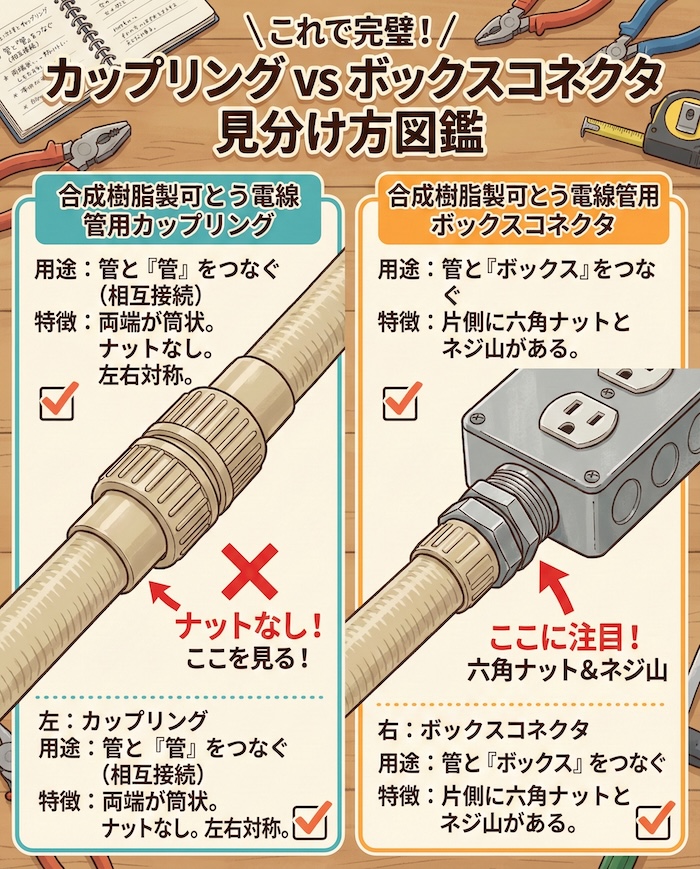

VS ボックスコネクタ
最も混同しやすいのが「合成樹脂製可とう電線管用ボックスコネクタ」です。
名前も似ていますが、用途と形状が決定的に違います。
・カップリング
用途：管と「管」をつなぐ
形状：ナットがない。両端が筒。
・ボックスコネクタ
用途：管と「ボックス（箱）」をつなぐ
形状：片側にボックスへ固定するための「六角ナット」と「ネジ山」がある。
写真問題が出たら、まずは部材の「端っこ」を見てください。六角形のナットがついていなければ、それはコネクタではなく「カップリング」です。
VS TSカップリング
名前に同じ「カップリング」がつきますが、対象となる管が違います。
・可とう電線管用カップリング
対象：PF管・CD管（表面がボコボコした管）
見た目：表面に凹凸がある。
・TSカップリング
対象：硬質塩化ビニル電線管（VE管・表面がツルツルした硬い管）
見た目：表面がツルッとしたシンプルな筒。
試験の写真はモノクロで粗いことが多いですが、「表面がツルツルか、模様があるか」が見分ける大きなヒントになります。
VS コンビネーションカップリング
これは「異なる種類」の管をつなぐための特殊なカップリングです。
例えば、「PF管」と「金属管」をつなぐ場合などに使われます。
通常のカップリングは「相互（同種）接続」ですが、コンビネーションカップリングは「異種接続」です。左右で形が明らかに違う場合はこちらを疑いましょう。

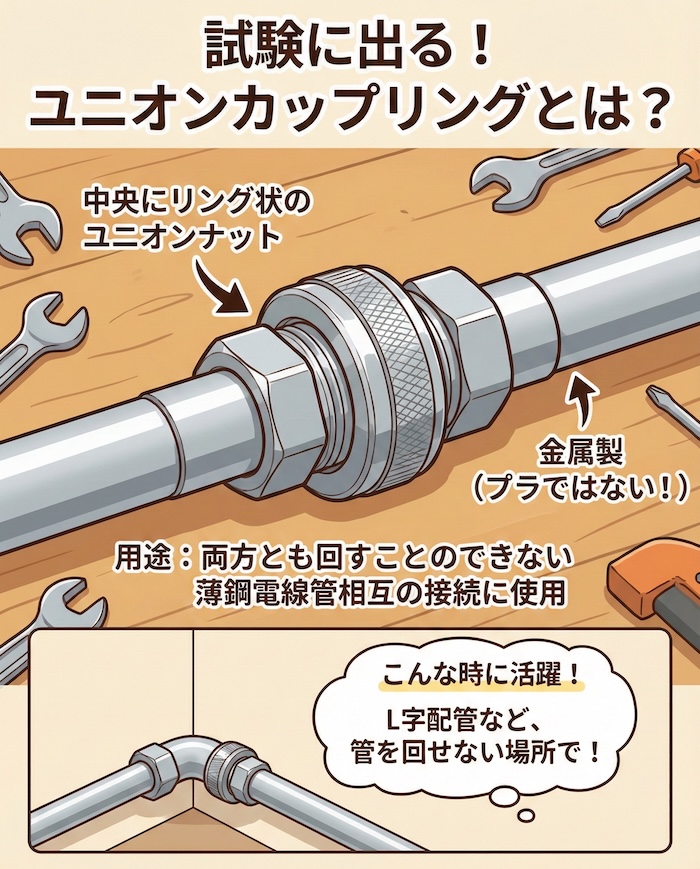

4 ユニオンカップリング
ここも試験に出るポイントですので深掘りします。
「カップリング、ボックスコネクタには上記以外に『ユニオンカップリング』（両方とも回すことのできない薄鋼電線管相互の接続に使用）があります」
この「ユニオンカップリング」は、主に金属管工事で登場する部材です。
通常、金属管同士をつなぐときは管自体を回してねじ込みますが、L字に曲がった管など「管自体を回せない」状況で使われます。
・金属製であること
・中央にリング状のユニオンナットがあること
これらが特徴です。「合成樹脂製（プラスチック）」のカップリングとは素材も用途も異なりますので、頭の片隅に入れて区別しておきましょう。

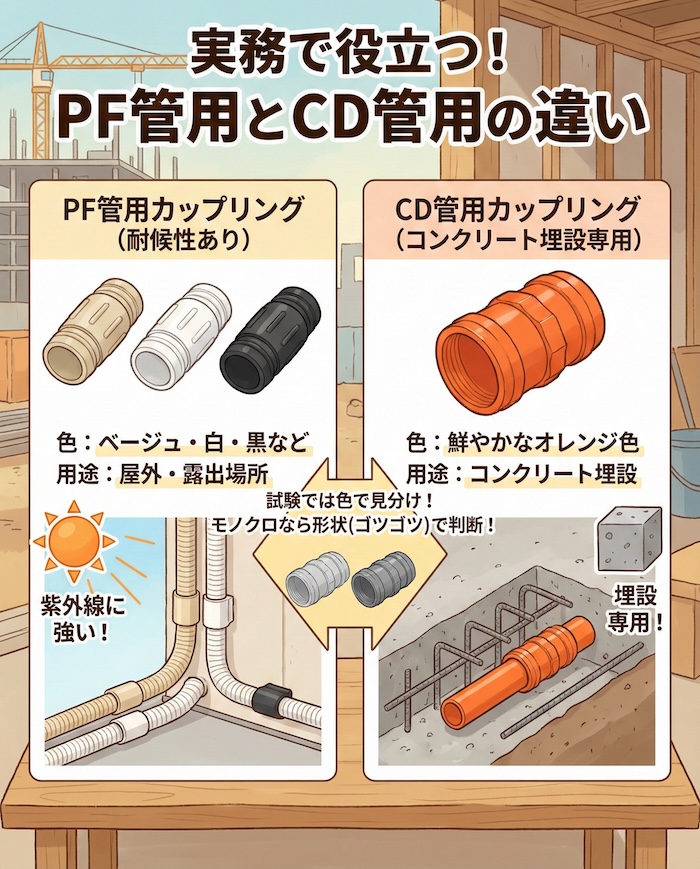

5. 実務で役立つ！PF管用とCD管用の違い
第二種電気工事士の技能試験や、実際に現場に出た時に役立つ知識として、管の種類による使い分けも知っておきましょう。
・PF管用カップリング
色はベージュや白、黒などが多く、耐候性（紫外線への強さ）があります。屋外や露出場所でPF管をつなぐ際に使用します。
・CD管用カップリング
色は鮮やかなオレンジ色です。コンクリート埋設用のCD管をつなぐ専用品です。
試験の写真がカラーであれば色で一発で見分けられますが、モノクロの場合は先述した「形状」で見極めます。

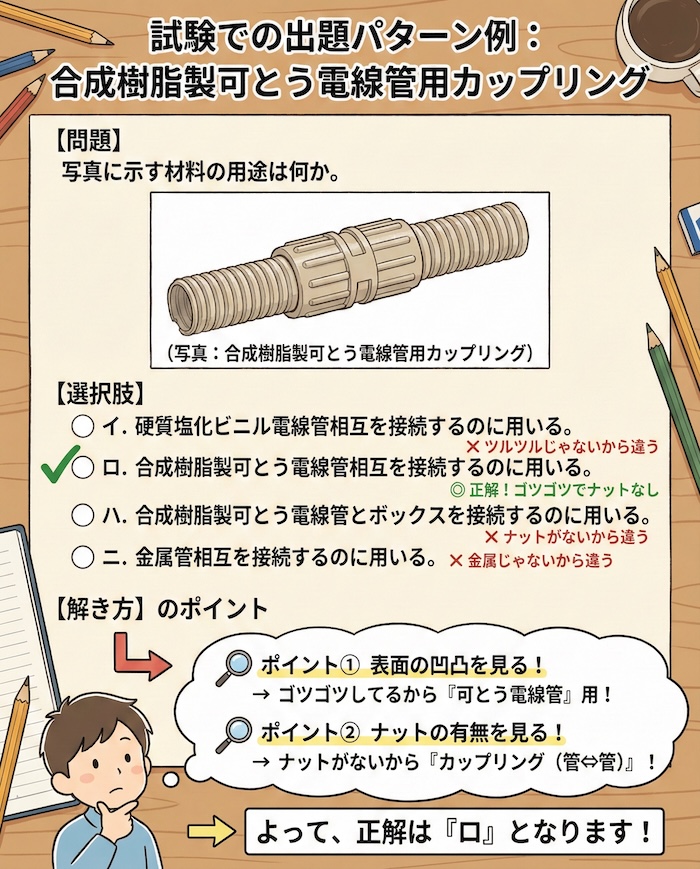

6. 試験での出題パターン例
最後に、実際の試験でどのような問われ方をするのか確認しておきましょう。
【問題】
写真に示す材料の用途は何か。（写真：合成樹脂製可とう電線管用カップリング）
【選択肢】
イ．硬質塩化ビニル電線管相互を接続するのに用いる。
ロ．合成樹脂製可とう電線管相互を接続するのに用いる。
ハ．合成樹脂製可とう電線管とボックスを接続するのに用いる。
ニ．金属管相互を接続するのに用いる。
【解き方】
・写真はゴツゴツしているので、ツルツルの硬質塩化ビニル管用（イ）ではない。
・ナットがついていないので、ボックス接続用（ハ）ではない。
・金属製ではないので、金属管用（ニ）ではない。
・よって、正解は「ロ」となります。
まとめ
合成樹脂製可とう電線管用カップリングを攻略するポイントは以下の3点です。
- 名前は長いが、役割は「PF管などのプラスチック管同士をつなぐ」だけ。
- 写真を見るときは「ナットの有無」を確認し、ボックスコネクタと区別する。
- 表面の「凹凸」を確認し、ツルツルのTSカップリングと区別する。
この部材は電気工事の基本中の基本です。
似ている部材との「間違い探し」のつもりで特徴を覚えれば、試験本番でも自信を持って得点源にすることができます。
