この記事でわかること

・電気工事士試験で頻出の「ロックナット」の役割と、薄鋼用・厚鋼用の見分け方

・技能試験で欠陥にならないための「正しい向き（裏表）」と「絶縁ブッシングとの順番」

・ボックスコネクタ使用時と直付け時の「必要個数」の違い

電気工事士の勉強を始めると、金属管工事の単元で必ず登場するのが「ロックナット」です。

一見するとただの小さな金属リングですが、この部品には「配管を固定する」だけでなく、「感電事故を防ぐ」という非常に重要な役割があります。筆記試験では種類の鑑別が、技能試験では正確な施工手順が求められるため、あいまいに覚えていると命取りになりかねません。

この記事では、電気工事士試験合格を目指すあなたのために、ロックナットの基礎知識から、現場や実技試験で役立つ施工のコツまでを「肉厚」に徹底解説します。

目次非表示

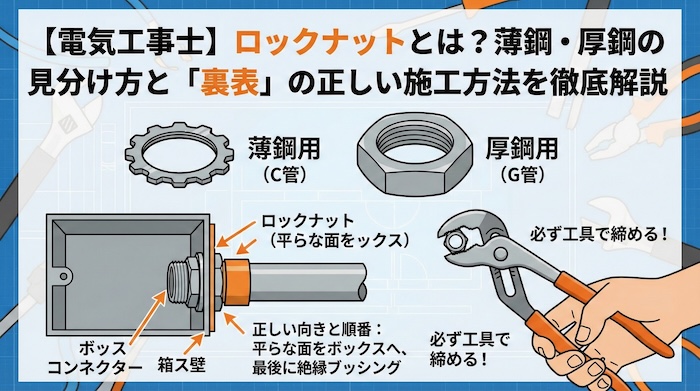

1. ロックナットとは？基本の役割と写真鑑別

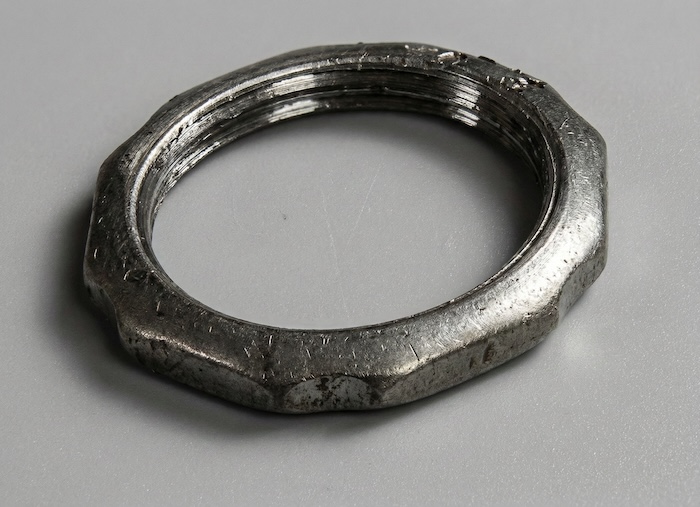

ロックナットは、主に金属製の電線管（薄鋼電線管など）をアウトレットボックスやプルボックスに固定するために使用する、締付用の金具です。

添付画像の解説にもある通り、「薄鋼電線管をボックスに固定する際に使用する」のが基本用途です。電線管をボックスの穴（ノックアウト）に通しただけでは固定できません。そこで、このロックナットを使ってボックスの壁を締め付け、機械的に外れないようにし、同時に電気的な接続（アースの連続性）を確保します。

筆記試験の鑑別問題（写真を見て名称を答える問題）では、よく似た部材との違いを見極める必要があります。

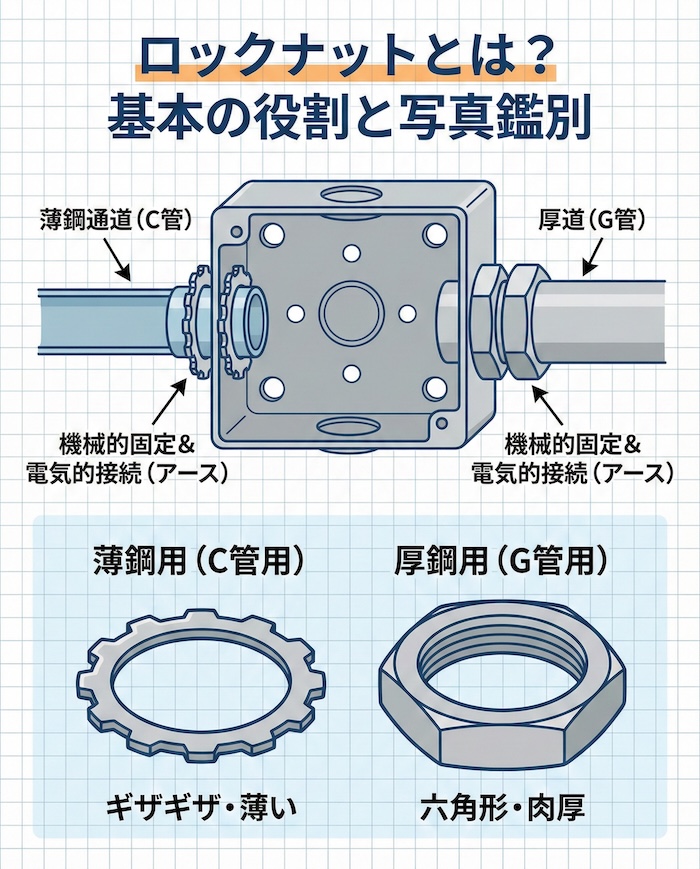

薄鋼電線管用（C管用）試験で最もよく出るタイプです。一般的に厚みが薄く、形状は円形の外周に「リブ（溝）」がついた歯車のような形をしていることが多いです（画像参照）。
厚鋼電線管用（G管用）プラント工事などで使われる頑丈なタイプです。薄鋼用に比べて肉厚（分厚い）で、しっかりとした「六角形」をしていることが多いです。

【試験のポイント】

「ギザギザした歯車型」の写真が出たら「薄鋼用のロックナット」と判断してほぼ間違いありません。なお、両者はネジの規格が違うため互換性はありません。

ここからは、第二種電気工事士の技能試験でも問われる、より実践的な内容を解説します。ロックナットの施工には、合否を分ける明確なルールがあります。

ロックナットには裏表があります。よく見ると、片面は平らで、もう片面は角が丸まっていたり、型番の刻印があったりします。

理由： 平らな面をボックスの金属面に当てることで、接地面積を最大化し、しっかりとした固定と電気的接続を行うためです。（※製品によってはエッジの立った面を食い込ませるタイプもありますが、試験対策としては「平らな面をボックスに密着させる」のが基本です）

技能試験において、手で回しただけの締め付けは「欠陥（不合格）」となります。

必ずウォーターポンププライヤーなどの工具を使用して、ガッチリと締め付けてください。試験官が手で触ってグラグラ動くようでは一発アウトです。

電線管の端に取り付ける部品には、決まった順番があります。

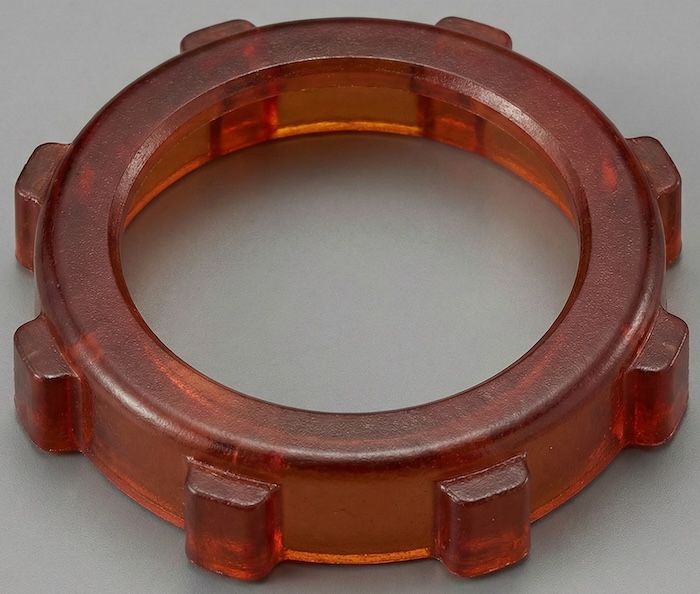

この順番は絶対です。特に「絶縁ブッシング」は電線の被覆を守るプラスチック部品であり、ロックナットで固定した【後】に取り付けます。

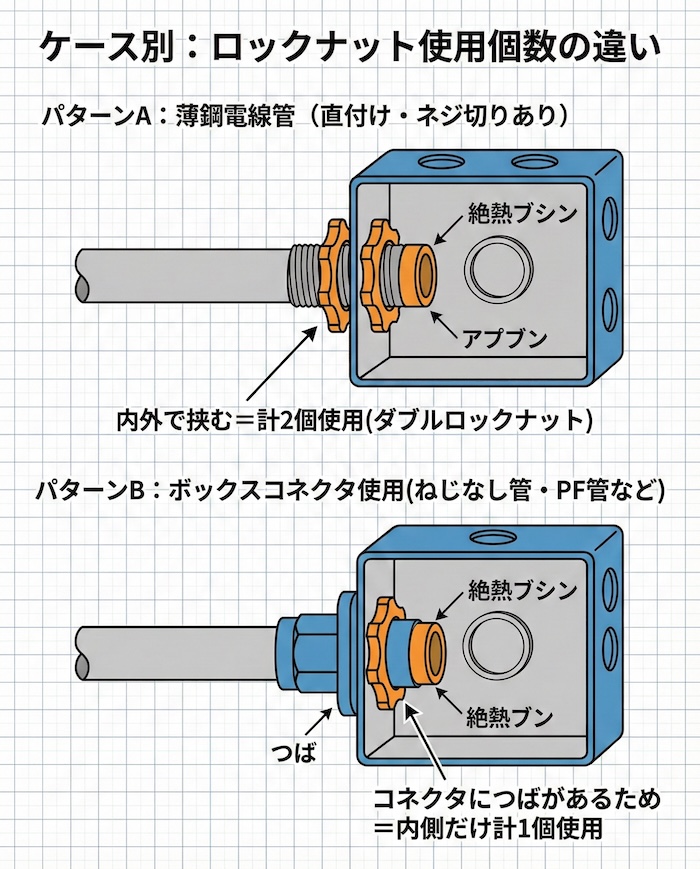

ロックナットを「何個使うか」は、接続する方法によって異なります。筆記試験で問われることがあるので整理しておきましょう。

管の端にネジが切ってある場合、ボックスの内側と外側の両方からロックナットで挟み込んで固定します。

つまり、1箇所の接続につき2個のロックナットが必要です。これを「ダブルロックナット」とも呼びます。

現在の主流である「ねじなし電線管（E管）」や「PF管」などを接続する場合、「ボックスコネクタ」という継手を使用します。コネクタには外側に「つば」がついているため、ロックナットはボックスの内側だけ（1個）使用します。

最後に、試験で点数を落としやすいポイントをまとめました。

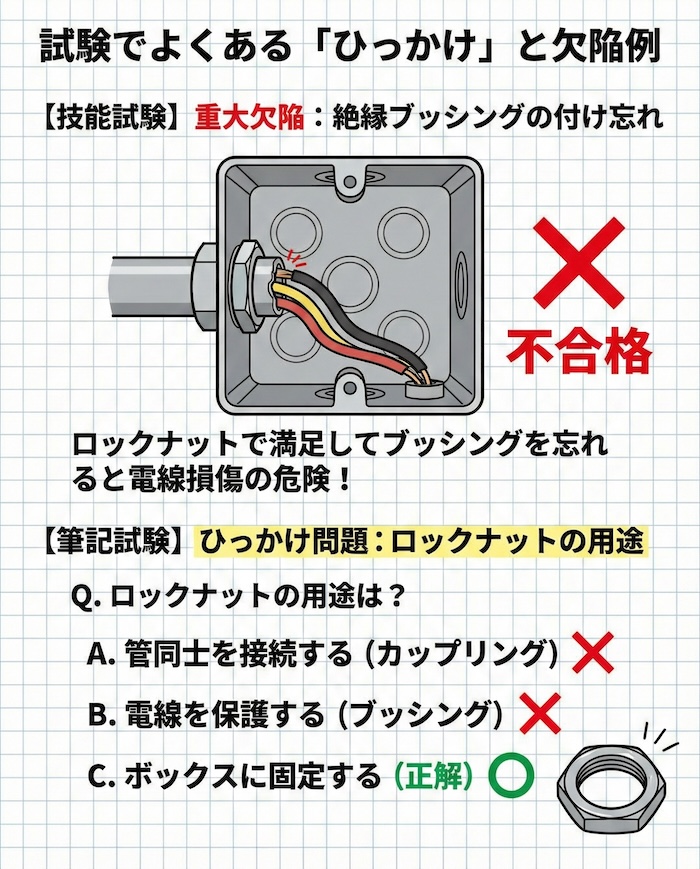

欠陥例：絶縁ブッシングの付け忘れロックナットで満足してしまい、一番大切な電線保護カバー（ブッシング）を忘れるミス。金属管工事では重大欠陥になります。
筆記試験のひっかけ「ロックナットの用途」を問う問題で、選択肢に「管同士を接続する（カップリングの説明）」や「電線を保護する（ブッシングの説明）」が並ぶことがあります。迷わず「ボックスへの固定」を選んでください。
