この記事でわかること
・ねじ込みコネクタの役割と「電線相互をねじ込んで結線する」という用途
・差込形コネクタやリングスリーブとの構造や施工方法の明確な違い
・電気工事士の筆記試験における写真問題の対策と実務での注意点
電気工事士の資格取得を目指すうえで、必ず覚えなければならないのが「工事用材料」です。今回は、試験科目の「その他材料」に分類される電線接続材料のひとつ、「ねじ込みコネクタ」について徹底解説します。
電線の接続に使用される材料はいくつかありますが、それぞれの用途や特徴を正確に理解しておくことが、試験合格およびプロとしての安全な施工の第一歩となります。筆記試験でも狙われやすいポイントですので、しっかりと押さえていきましょう。

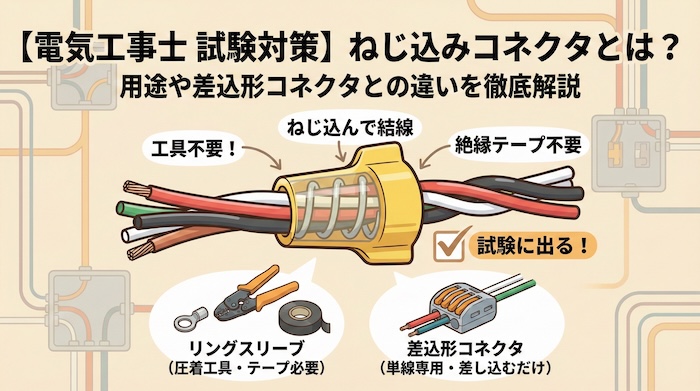

1. ねじ込みコネクタとは？その特徴と構造
ねじ込みコネクタは、電気工事において電線同士を接続するための電線接続材料の一つです。現場ではワイヤコネクタと呼ばれることもあります。

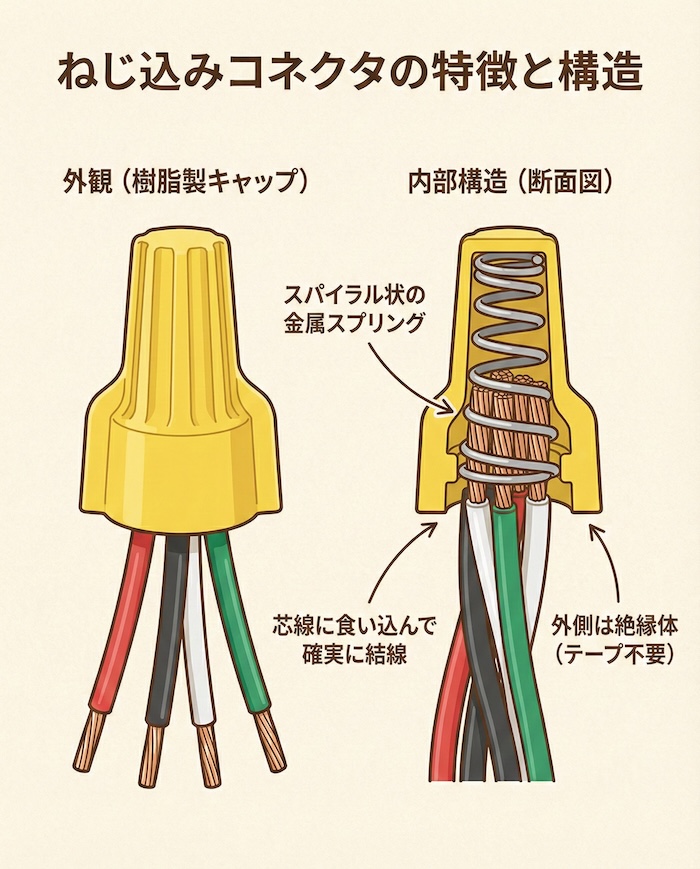

外観は樹脂製のキャップのような形状をしており、接続できる電線の太さや本数に合わせて黄色や赤色などのカラーバリエーションがあります。最大の秘密はその内部にあり、スパイラル状の強靭な金属スプリングが内蔵されています。この内部構造が、ねじ込みコネクタの強みを生み出しています。
最大の特徴は、専用の圧着工具を使用せずに、電線の芯線を差し込んで手でねじ込むだけで、強固な結線と絶縁処理が同時に完了する点です。ねじ込むことで内部のスプリングが芯線にガッチリと食い込み、確実な電気的導通と機械的な固定を実現します。外側のキャップ自体が絶縁体となっているため、接続後に上から絶縁テープを巻く必要がありません。
2. 電気工事士の筆記試験での出題ポイント
第一種および第二種電気工事士の筆記試験（学科試験）では、工事用材料の写真を見て名称や用途を答える問題が頻出します。電線接続材料は種類が比較的少ないため覚えやすい分野ですが、細かい用途の違いで引っ掛け問題が出題されることもあるため、正確に覚えておく必要があります。
ねじ込みコネクタに関する問題が出た場合は、以下のキーワードを必ず紐づけて記憶してください。

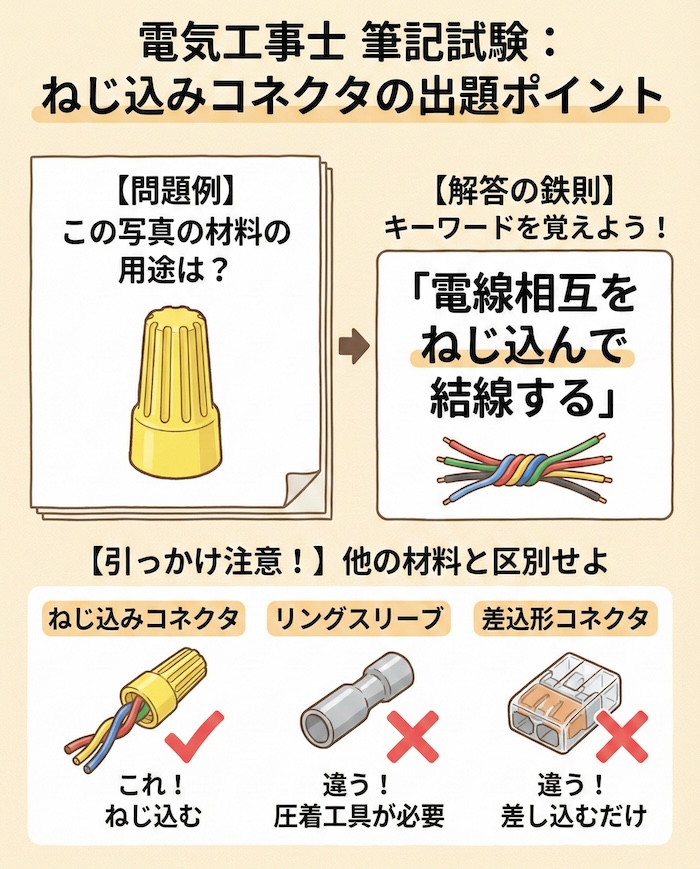

用途のキーワード：電線相互をねじ込んで結線する
写真問題では、黄色のキャップ状の部品として出題されることが多くあります。選択肢の中に「ねじ込んで結線する」という文言があれば、それが正解です。
「電線相互」とは、電線同士（電線と電線）という意味です。圧着工具を必要とするリングスリーブや、差し込むだけの差込形コネクタとは明確に区別して覚えましょう。
3. 他の電線接続材料との違いを比較（リングスリーブ・差込形コネクタ）
電気工事士の試験や実務では、ねじ込みコネクタの他にリングスリーブや差込形コネクタが主流として使われます。これらの違いを理解することは、適材適所の材料選びにおいて非常に重要です。
リングスリーブとの違い
リングスリーブは、筒状の銅製スリーブに電線を通し、柄が黄色のリングスリーブ用圧着工具を使って物理的に圧着して接続します。非常に確実で強固な接続が可能ですが、圧着後に絶縁テープを巻くか、絶縁キャップを被せる絶縁処理が別途必要です。また、接続する電線の太さと本数によって使用するスリーブや圧着マークの組み合わせが細かく決まっています。
対してねじ込みコネクタは圧着工具が不要で、結線と絶縁がワンアクションで終わるというメリットがあります。
差込形コネクタとの違い
差込形コネクタは、芯線を真っ直ぐ奥まで差し込むだけで内部のバネが電線をロックする材料です。近年の住宅工事や技能試験でも非常に多く使われています。
押し込むだけという圧倒的なスピードが魅力ですが、構造上「単線」の接続に特化しており、柔らかい「より線」の接続には適していません。
一方、ねじ込みコネクタは内部のスプリングが巻き付く構造のため、単線同士の接続はもちろんのこと、より線同士の接続や、単線とより線を混在させた接続にも対応できる汎用性の高さがメリットです。
4. ねじ込みコネクタの正しい使い方と施工手順
では、実際に現場でどのように使用するのか、基本的な施工のステップと注意点を解説します。

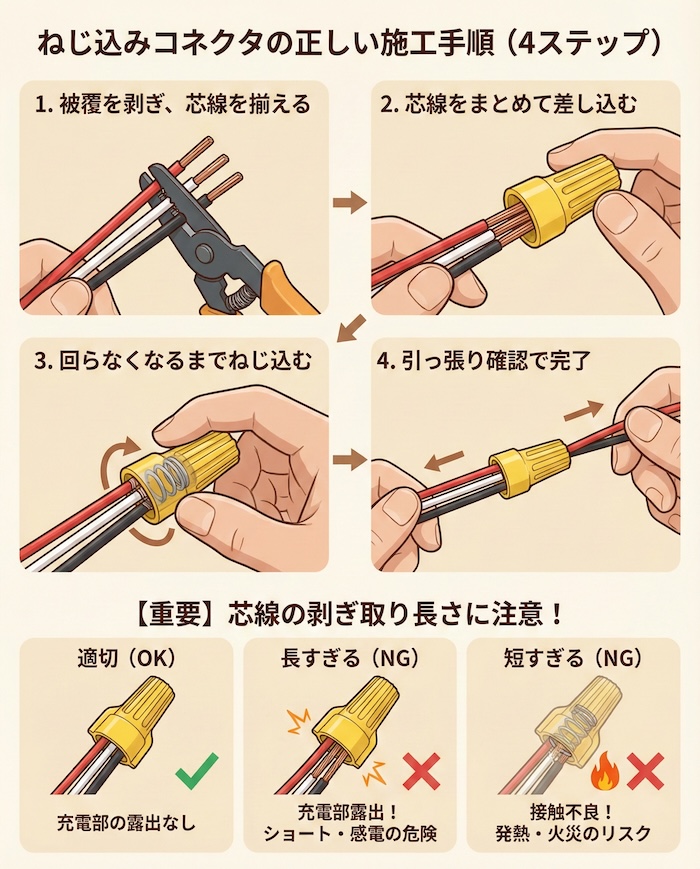

施工手順
- 接続する複数の電線の被覆を、コネクタのサイズに応じた規定の長さに剥ぎ取ります。
- 剥ぎ取った芯線の先端の長さを綺麗に揃えます。より線が含まれる場合は軽くねじっておきます。
- ねじ込みコネクタの開口部に芯線をまとめて差し込みます。
- コネクタを時計回りに回し、内部のスプリングが芯線にしっかりと食い込んで回らなくなるまでねじ込みます。
- 電線を軽く引っ張り、容易に抜けないことを確認したら完了です。
施工時の重大な注意点
ねじ込みコネクタを使用する際、最も注意すべきは芯線の剥ぎ取り長さです。
剥ぎ取りが長すぎると、コネクタのスカート部分から充電部（導体）が露出してしまい、ジョイントボックス内で他の電線や金属部と接触してショートや漏電、感電の原因となります。
逆に剥ぎ取りが短すぎると、内部の金属スプリングにしっかりと噛み合わず、接触不良を引き起こします。接触不良が起きると、電気抵抗が大きくなり異常発熱や火災のリスクに直結します。
5. 技能試験での扱いは？
「筆記試験で出るなら、技能試験でも出題されるの？」と疑問に思う方もいるかもしれません。
現在の電気工事士の技能試験において、ジョイントボックス内の電線接続はリングスリーブによる圧着接続、または差込形コネクタによる接続が指定されることがほとんどです。そのため、本番の技能試験でねじ込みコネクタを使用する確率は極めて低いです。
しかし、実際の現場、特に古い建物の改修工事や海外製の照明器具の内部配線などでは、今でもねじ込みコネクタに遭遇する機会が多くあります。結線を外す際には反時計回りに回して外すという知識がないと、現場で無理に引っ張ったりして戸惑うことになります。やり直しが容易であるという特性も含め、実務で必須のアイテムとしてその構造と役割を覚えておきましょう。

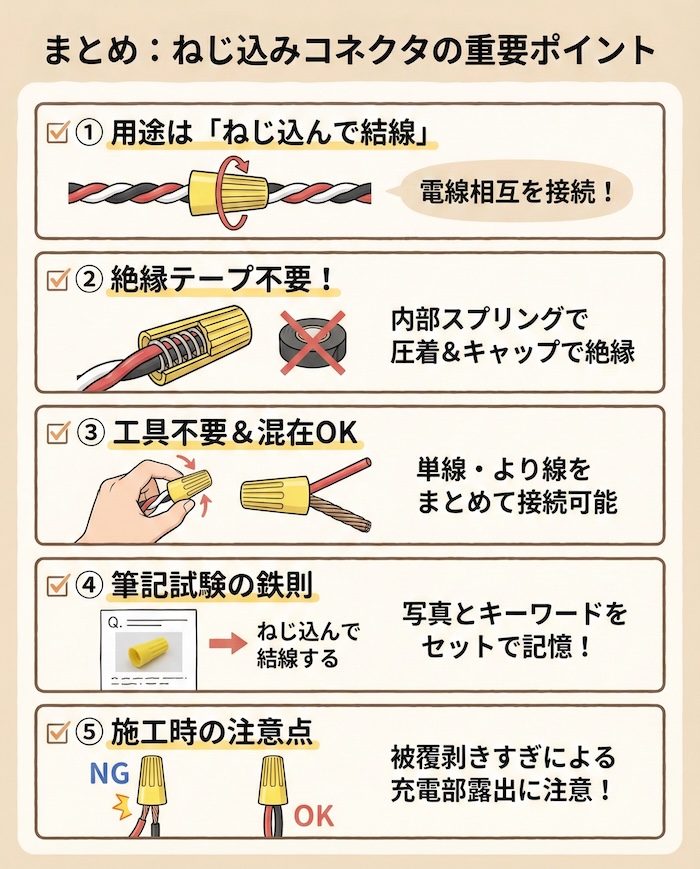

まとめ
・ねじ込みコネクタは、電線相互を「ねじ込んで」結線するための材料。
・内部のスプリングで圧着し、外側の樹脂で絶縁するため、絶縁テープを巻く必要がない。
・専用の圧着工具が不要で、単線とより線の混在接続も可能。
・筆記試験では黄色いキャップの写真と「ねじ込んで結線する」というキーワードをセットで覚える。
・被覆の剥きすぎによる充電部の露出には細心の注意を払う。
電気工事の材料は多岐にわたりますが、一つひとつの特徴と役割を丁寧に紐解いていけば決して難しくありません。試験では類似した材料の引っかけ問題が出やすいため、用途のキーワードを正しく理解して、自信を持って試験に臨んでください。
