この記事でわかること
・その他材料である圧着端子の種類（丸形、先開形など）と電気工事における用途の違い
・筆記試験で問われる専用圧着工具の柄の色（赤、黄、青）による正しい見分け方
・技能試験で重大欠陥を防ぐためのリングスリーブの刻印ルールと確実な施工手順
電気工事士の資格取得を目指す上で、配線作業の要となるのが工事用材料の知識です。今回は、工事用材料の中でもその他材料に分類される「圧着端子」について、第一種および第二種電気工事士の試験目線で徹底的に解説します。
私たちの身の回りにある電気設備において、機器に電線を接続する際、プロの現場では必ずと言っていいほど圧着端子が使用されます。筆記試験での写真鑑別や図記号の問題から、技能試験での重大欠陥の回避まで、合格に直結する非常に重要なテーマです。
各端子の特徴から専用工具の選び方まで、漏れなく肉厚に確認していきましょう。

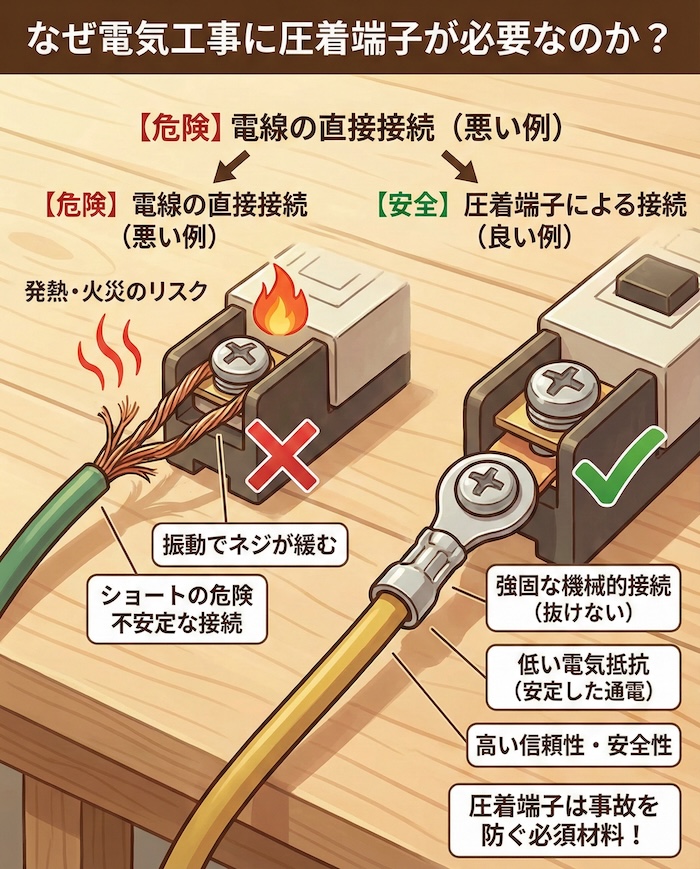

1. なぜ電気工事に圧着端子が必要なのか？
圧着端子とは、電線の先端に取り付けて、配線用遮断器（ブレーカー）や端子台などの機器にネジで強固に接続するための配線材料です。
電線の被覆を剥いて、むき出しの銅線をそのままネジに巻き付ける施工方法も物理的には可能です。しかし、これでは長期間の振動によってネジが緩んだり、細かい線がはみ出して隣の端子と接触してショート（短絡）したりする危険性があります。接触不良は発熱を引き起こし、最悪の場合は電気火災につながります。
そこで、電線の先端に金属製の圧着端子を被せ、専用の圧着工具で強い圧力をかけて金属ごと押し潰して一体化させます。これを「圧着（かしめ）」と呼びます。これにより、電気抵抗を低く抑える電気的接続と、引っ張られても抜けない機械的接続の両方を極めて高い信頼性で実現できるのです。

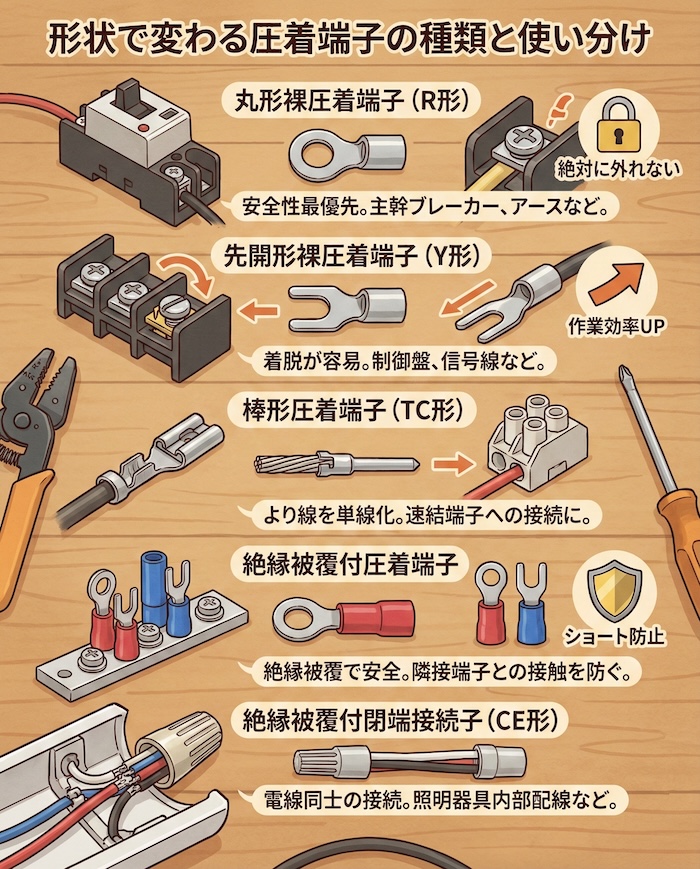

2. 形状で変わる圧着端子の主な種類と実務での使い分け
圧着端子には様々な形状があり、接続先の機器や求められる安全性によって使い分けられます。試験でも写真や図記号で種類を問われるため、形状と名称をセットで覚えましょう。

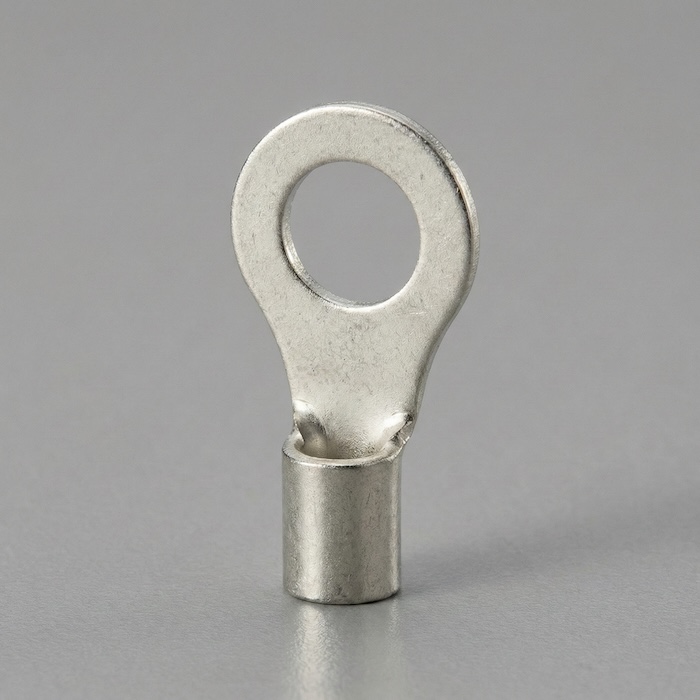

丸形裸圧着端子（R形）
先端の接続部分がアルファベットの「O」のように丸く閉じている圧着端子です。
端子台に接続する際、機器のネジを完全に取り外してからリングにネジを通す必要があります。作業に少し手間はかかりますが、万が一ネジが緩んでしまっても、ネジ自体が抜け落ちない限り端子が外れることは絶対にありません。
そのため、絶対に外れてはならない主幹ブレーカーなどの電源配線や、接地極（アース）への接続など、安全性が最優先される箇所で必ず使用されます。
先開形裸圧着端子（Y形）
先端がアルファベットの「Y」の字のように、二股に開いている圧着端子です。クワガタ端子と呼ばれることもあります。
機器のネジを完全に外さなくても、少し緩めるだけで横からスライドさせて差し込むことができるため、非常に作業効率が良いのが特徴です。
ただし、ネジが緩むとそのままスポッと抜け落ちてしまうリスクがあるため、大電流が流れる電源線には適していません。主に制御盤内の信号線や、頻繁に配線の組み替えを行う弱電回路などで採用されます。
棒形圧着端子（TC形）
先端が細長い棒状になっている圧着端子です。
細い銅線を束ねた「より線」の先端に圧着することで、1本の硬い単線のように扱うことができるようになります。近年主流になりつつある、ネジを使わずに電線を差し込むだけで接続できる速結端子（プッシュイン端子）などに接続する際、より線がバラけるのを防ぐために使用されます。
絶縁被覆付圧着端子
電線を差し込む筒状の圧着部分に、あらかじめ赤や青などのプラスチック製絶縁キャップ（被覆）が被せられているタイプです。
裸の圧着端子を使う場合、圧着した後に金属の露出部分を隠すための絶縁キャップを別途被せる手間がかかります。絶縁被覆付であればその工程を省略できるうえ、隣り合う端子同士が接触してショートする事故を確実に防ぐことができます。
絶縁被覆付閉端接続子（CE形）
機器への接続ではなく、複数の電線同士を接続するための材料です。キャップのような形状をしており、内部に金属の筒が入っています。
電線をまとめて差し込み、外側から圧着することで、接続と絶縁処理を同時に完了させることができます。主に照明器具の内部配線などで頻繁に使用されます。

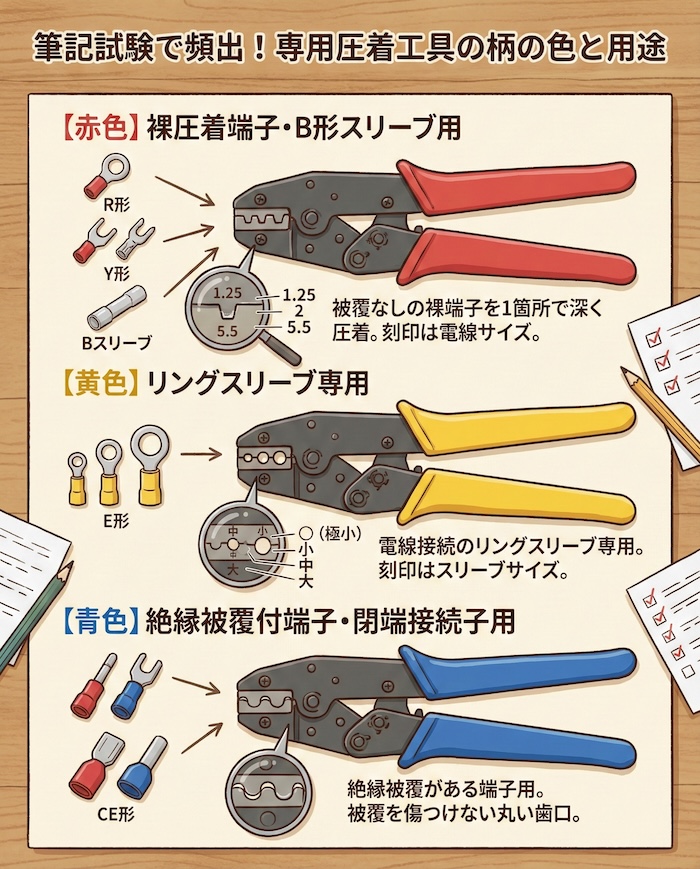

3. 筆記試験で頻出！専用圧着工具の柄の色による見分け方
電気工事士の筆記試験で非常に引っかけられやすいのが、「どの圧着端子に、どの専用圧着工具を使用するか」という組み合わせ問題です。
圧着工具は、用途を間違えないように持ち手（柄）の色で明確に区別されています。この対応関係は必ず暗記してください。
赤色の工具：裸圧着端子・裸圧着スリーブ用
柄が赤色の圧着工具は、R形やY形などの被覆がない裸圧着端子や、電線を突き合わせて接続するB形スリーブなどに使用します。
歯口が凹凸状の1枚歯になっており、金属の筒を1箇所で深く押し潰します。圧着後、端子には使用したダイスに合わせて「1.25」「2」「5.5」といった電線の断面積を示す数字が刻印されます。
黄色の工具：リングスリーブ用
試験で必ず出題されるのが柄が黄色の工具です。これは電線同士を接続するリングスリーブ（E形）の専用工具です。
圧着するとスリーブに「〇」「小」「中」「大」のマークが刻印されます。
試験問題で「裸圧着端子の接続に使用する工具はどれか」と問われた際、この黄色の工具を誤って選ばないように注意しましょう。
青色などの工具：絶縁被覆付圧着端子・閉端接続子用
柄が青色などの圧着工具は、絶縁被覆付の端子や閉端接続子に使用します。
プラスチックの被覆を破らないように、歯口が鋭利ではなく丸みを帯びた形状になっているのが特徴です。赤い工具で代用すると被覆が破れて絶縁不良を起こすため、必ず専用品を使用します。

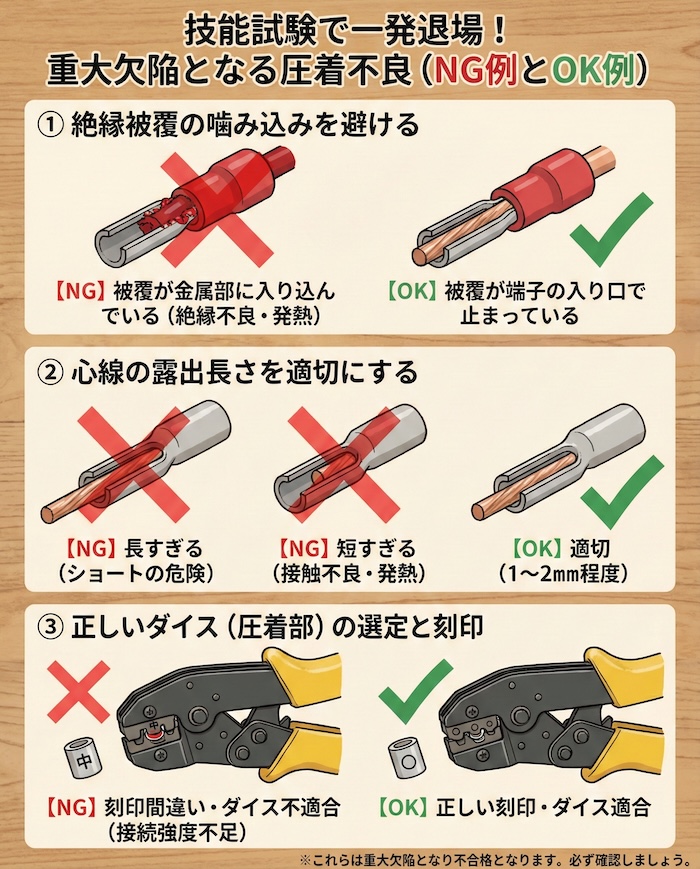

4. 技能試験で一発退場を防ぐための注意点
技能試験において、圧着端子やスリーブの施工ミスは重大欠陥となり、一つでも該当するとその時点で不合格となります。以下のポイントをしっかり意識して練習しましょう。
絶縁被覆の噛み込みを避ける
電線の被覆を剥く長さが短すぎると、端子の金属筒の中に絶縁被覆まで一緒に入り込んだ状態で圧着してしまいます。これを被覆の噛み込みと呼びます。
電気が正しく通らなくなり、極めて危険な施工不良となるため一発不合格です。必ず銅線部分のみが圧着されるように、適切な長さで被覆を剥き取ってください。
心線の露出長さを適切にする
電線を端子に差し込んで圧着した際、端子の根元から心線（銅線）がわずかに（1ミリから2ミリ程度）出ている状態が適切です。
心線が長く出すぎているとショートの危険があり欠陥となります。逆に、心線が全く見えず金属の筒の中で止まっている状態も、接触面積が不足して発熱の原因となるため欠陥判定を受けます。
正しいダイス（圧着部）の選定と刻印
圧着工具の先端には、電線の太さに合わせた複数のダイスが用意されています。使用する電線と端子のサイズに適合した箇所で圧着を行わないと、接続強度が不足して電線が抜けたり、逆に潰れすぎて断線したりします。
特にリングスリーブの場合、圧着後に残る刻印マークを試験官は必ずチェックします。1.6ミリの電線2本を接続する場合は、小サイズのスリーブを使用し、圧着工具は「〇（極小）」の場所で潰さなければなりません。工具を握る前に正しい位置にセットされているかを指差し確認する癖をつけましょう。

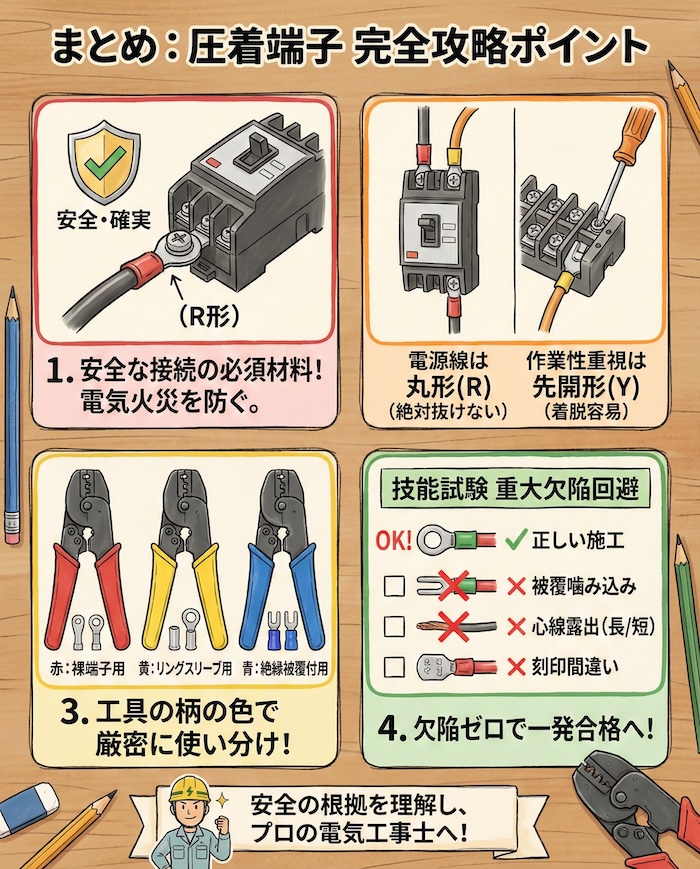

まとめ
・圧着端子は電線と機器を安全かつ確実に接続するための必須材料である。
・絶対に抜けてはいけない電源線には丸形（R形）、作業性重視の箇所には先開形（Y形）を用いる。
・圧着工具は用途に合わせて、裸圧着端子用は赤色、リングスリーブ用は黄色、絶縁被覆付用は青色を厳密に使い分ける。
・技能試験では、被覆の噛み込みや心線の露出長さ、刻印の間違いに細心の注意を払い、重大欠陥を回避する。
圧着端子は、ただ電線を繋ぐための部品ではなく、電気火災などの重大な事故を防ぐための重要な役割を担っています。試験に合格するための暗記にとどまらず、なぜその端子や工具を選ぶ必要があるのかという安全の根拠を理解することで、プロの電気工事士としての確かな実力が身につきます。安全を守るためのルールをしっかり理解して、自信を持って回答を選べるようになりましょう。
