この記事でわかること
・リード形ねじ切り器の正しい用途と対象となる金属管の種類
・写真鑑別問題で迷わないオスタ形ねじ切り器との明確な違い
・筆記試験で毎回狙われるねじなし電線管の引っかけ問題対策
第一種、第二種電気工事士の資格取得を目指して学習を進めると、工事用材料や工具の分野で数多くの専門用語が登場します。その中でも、金属管工事の項目で必ず覚えなければならないのが「リード形ねじ切り器」です。
過去問を解いていると頻繁に選択肢に現れるこの工具ですが、実際の現場でどのように使われているのか、他の似た工具と何が違うのかをしっかり理解しておくことが、確実な得点につながります。
この記事では、リード形ねじ切り器の基本的な仕組みから、試験で絶対に落とせない引っかけ問題のパターンまで、漏れなく徹底的に解説します。

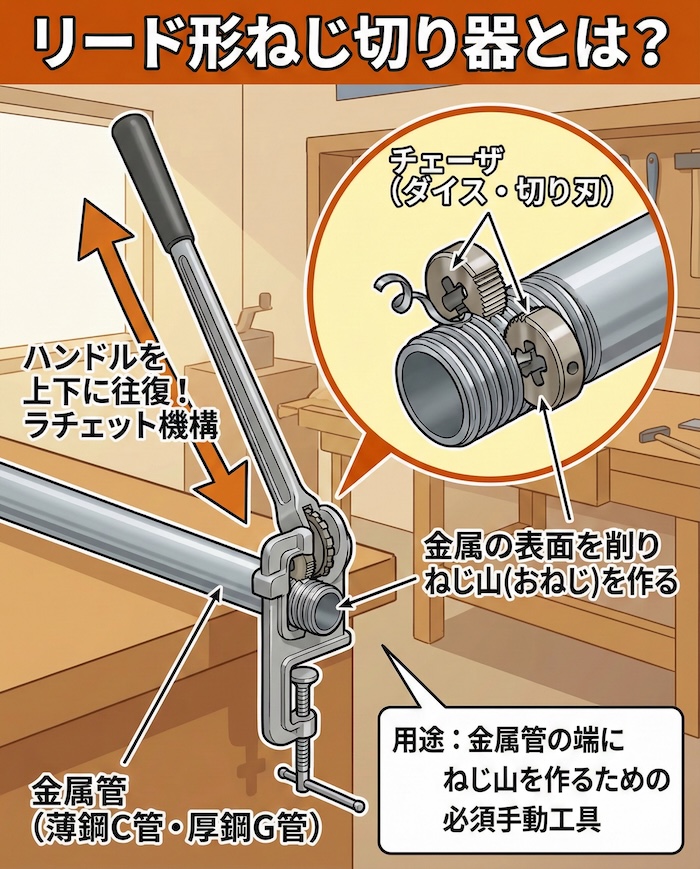

1. リード形ねじ切り器とは？金属管にねじ山を作る必須工具

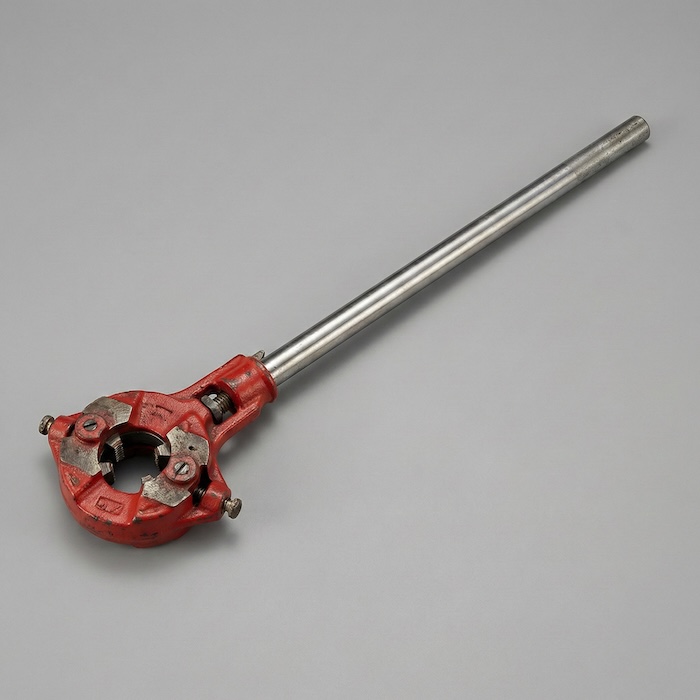

リード形ねじ切り器は、一言で表すと「金属管の端にねじ山（らせん状の溝）を作るための手動工具」です。
電気工事において、電線を物理的な衝撃から保護するために金属製のパイプ（金属管）を使用することがあります。
現場で配管の長さを調整するために金属管を切断した場合、その新しい切断面はツルツルの状態でねじ山が存在しません。しかし、管同士をまっすぐに繋ぐカップリングや、金属製アウトレットボックスに管を固定するためのロックナットを取り付けるには、管の端におねじが切られている必要があります。
そこで、リード形ねじ切り器を管の先端に被せ、人力で金属の表面を削り出すことで新しくねじを作る作業が必要になります。
本体の先端には「チェーザ（ダイス）」と呼ばれる切り刃がセットされています。また、本体にはラチェット機構という一方向のみに力が伝わる仕組みが備わっているため、持ち手である長いハンドルをぐるぐると360度回転させなくても、上下にカチカチと往復させるだけで狭い場所でも効率的に金属を削ることができます。
対象となるのは、ねじを切って接続する規格である「薄鋼電線管（C管）」や「厚鋼電線管（G管）」です。

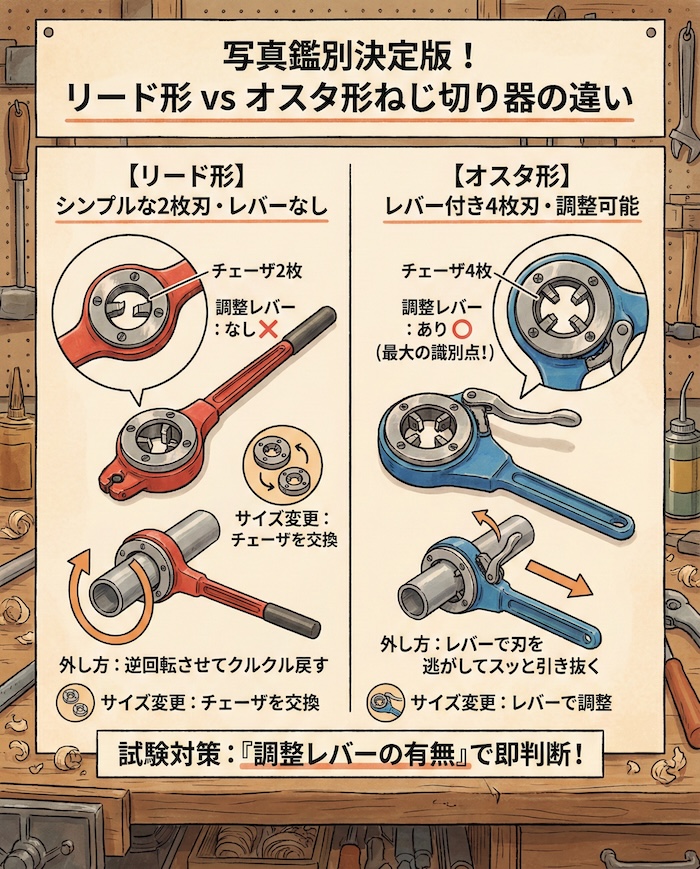

2. 写真鑑別で迷わない！オスタ形ねじ切り器との違い
電気工事士の筆記試験（写真鑑別問題）において、受験者が最も混同しやすいのが「オスタ形（オスター形）ねじ切り器」との違いです。
どちらも金属管にねじを切る手動工具ですが、構造に明確な違いがあります。試験の写真をパッと見て判別できるように、それぞれの特徴を押さえておきましょう。
【リード形ねじ切り器の特徴】
リード形は、チェーザ（切り刃）の枚数が基本的に2枚であり、構造が非常にシンプルです。
最大の特徴は、ねじを切り終わった後に工具を管から外す際、回してきた方向と「逆回転」させて、作ったねじ山に沿ってクルクルと戻しながら引き抜く必要がある点です。管の太さが変わる場合は、チェーザそのものを適切なサイズに交換します。
【オスタ形ねじ切り器の特徴】
オスタ形は、チェーザが4枚取り付けられており、本体に刃の開き具合を調整するレバーが備わっています。
このレバーの存在が最大の識別ポイントです。ねじ切りが終わった後、レバーを操作して刃をフワッと逃がす（後退させる）ことができるため、逆回転させることなくそのまま手前にスッと引き抜くことが可能です。
試験対策としては、写真に「調整レバーがないシンプルな2枚刃」が写っていればリード形、「調整レバーがある複雑な4枚刃」が写っていればオスタ形、と即座に判断できるように視覚的にインプットしてください。

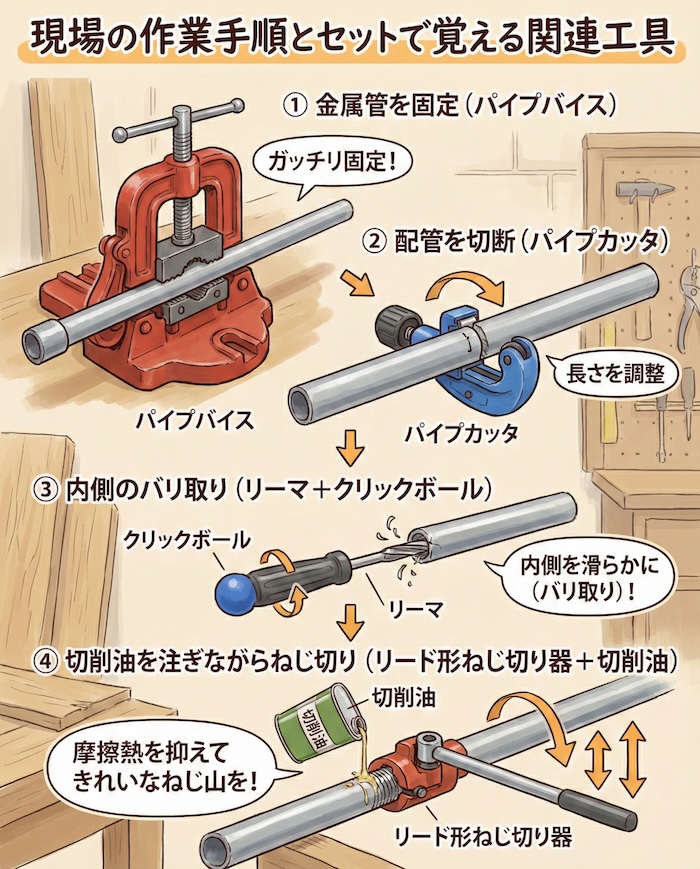

3. 現場の作業手順とセットで覚える関連工具
リード形ねじ切り器を使った作業は、この工具単体では完結しません。実際の現場での作業手順をイメージしながら関連工具をセットで覚えることで、試験での「工具と作業の組み合わせ問題」にも強くなります。
手順1：パイプバイスで金属管を固定する
硬い金属を削るため、作業中は非常に大きな力がかかります。金属管が一緒に回転してしまわないように、まずは「パイプバイス」と呼ばれる専用の万力で管をガッチリと固定します。
手順2：パイプカッタなどで切断する
現場の配線ルートに合わせて金属管を切断します。
手順3：面取り器（リーマ）で内側のバリを取る
金属管を切断した直後は、管の内側に「バリ」と呼ばれる鋭い金属のトゲが残っています。これを放置して電線を通すと絶縁被覆が破れて漏電事故に直結します。
そのため、ねじ切り作業の前に、円錐形の「リーマ」とそれを手回しする「クリックボール」を用いて、管の内側を滑らかに削り取る面取り作業を必ず行います。
手順4：切削油を注ぎながらねじを切る
リード形ねじ切り器を管にセットしたら、刃と管の摩擦熱を抑え、きれいなねじ山を作るために「切削油（ねじ切り油）」を適宜注ぎながら削っていきます。
4. 試験で超頻出！「ねじなし電線管（E管）」の引っかけ問題
第一種・第二種電気工事士の筆記試験において、リード形ねじ切り器に関する問題で最も出題率が高いのが、「ねじなし電線管（E管）」を用いた引っかけ問題です。
配線図問題などで「E19」や「E31」といった記号が登場した場合、それはねじなし電線管を使用する工事を意味します。
ねじなし電線管は、その名の通り「ねじを切らなくても接続できるように設計された金属管」です。専用のねじなしカップリングを使用し、ドライバーやペンチで止めねじの頭をねじ切るだけで強固に固定できます。
つまり、ねじなし電線管の工事において、ねじを作るためのリード形ねじ切り器は絶対に使用しません。
試験問題で、E19などの記号を指して「この部分の工事において一般的に使用されない工具はどれか」と問われたら、迷わずリード形ねじ切り器を選択してください。この「ねじなし電線管にはねじ切り器を使わない」というルールは、毎回のように出題される定番の得点源です。
また、硬質ポリ塩化ビニル電線管（VE管）などの合成樹脂管工事においても、管の材質がプラスチックであり専用の接着剤等で接続するため、金属用のねじ切り器は使用しません。併せて覚えておきましょう。

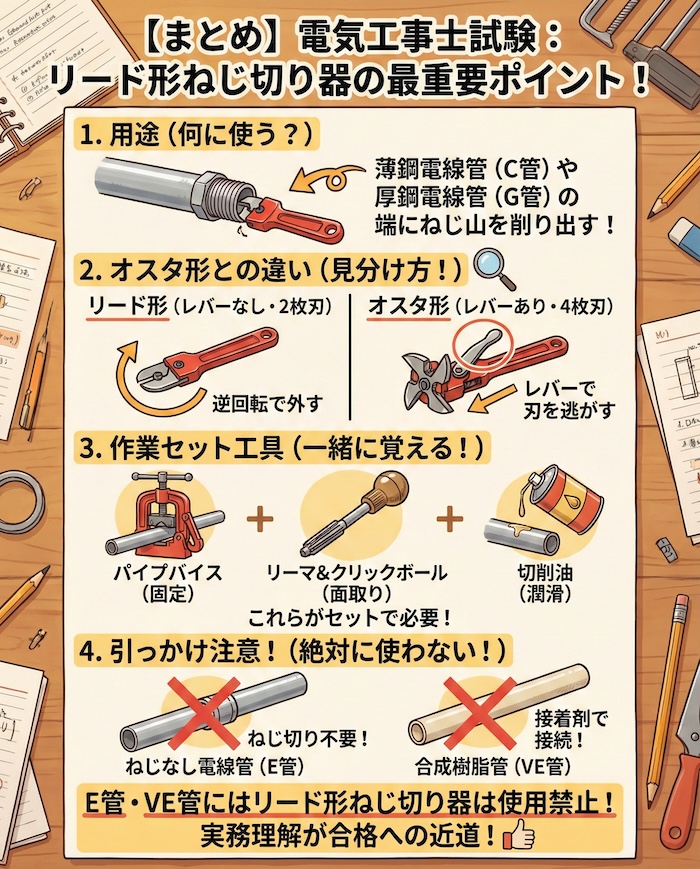

5. まとめ
電気工事士試験に向けた、リード形ねじ切り器の重要ポイントをおさらいします。
・用途は、薄鋼電線管や厚鋼電線管の端面にねじ山を削り出すこと。
・オスタ形との違いは、調整レバーの有無と刃の枚数（リード形はレバーなしの2枚刃）。
・作業にはパイプバイス（固定）、リーマとクリックボール（面取り）、切削油がセットで必要。
・ねじなし電線管（E管）や合成樹脂管（VE管）の工事には絶対に使用しない。
工具の名称や形状をただ丸暗記するだけでなく、「なぜその工事で必要なのか」「なぜあの管には不要なのか」という実務的な理由をセットで理解することが合格への近道です。
この記事で解説した内容をしっかりと頭に入れ、自信を持って過去問演習や試験本番に挑んでください。
