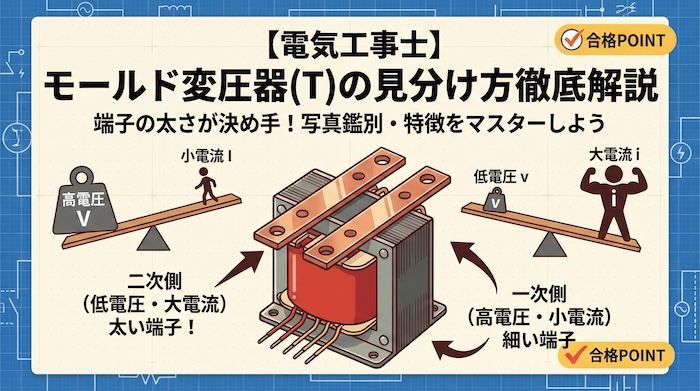

【電気工事士】モールド変圧器（T）の一次側・二次側の見分け方は？写真鑑別と特徴を徹底解説

目次非表示

記事を読む前に！実践・過去問チャレンジ

第一種・第二種電気工事士の筆記試験において、高圧受電設備（キュービクル）の機器写真を見て名称や役割を答える「鑑別問題」は、重要な得点源です。

しかし、普段高圧設備に触れる機会がないと、「黒い箱のような機器ばかりで区別がつかない」「どっちが一次側でどっちが二次側かわからない」と悩む受験者が少なくありません。

今回は、近年の屋内受電設備で主流となっている「モールド変圧器」に関する実戦問題です。

まずは今の実力をチェックしてみましょう。

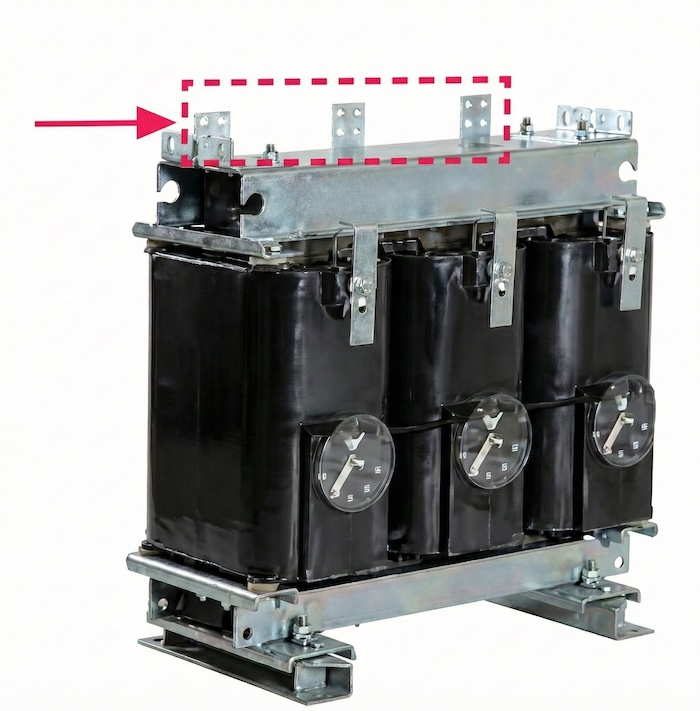

写真に示すモールド変圧器の矢印部分の名称は、次のうちどれか。

「上にあるから一次側（高圧）かな？」と直感で選んでしまった方は要注意です。

実は、電気の基礎理論を知っていれば、配置場所に関わらず見た目だけで論理的に正解を導き出すことができます。

正解と、試験で絶対に迷わないための「見分け方の鉄則」を解説します。

正解は、選択肢の 4（二次（低電圧側）端子） です。

なぜ、矢印の部分が「二次側」だと断定できるのでしょうか？

その最大のヒントは、端子の「太さ（形状）」にあります。

変圧器（トランス）は、高い電圧を使いやすい低い電圧に変換する機器です。

一般的に高圧受電設備では、「6600V（高圧）」を「200Vや100V（低圧）」に落とします。

ここで、電気の基本公式「電力 P = 電圧 V × 電流 I」を思い出してください。

変圧器の一次側と二次側で扱う電力（パワー）が同じだとすると、電圧と電流はシーソーのような関係になります。

写真の矢印が指している部分を見てください。平たい金属の板（端子）になっており、ボルト穴が複数あるなど、いかにも大きな電流を流すために太く作られていることが分かります。

この「端子が太い・平らなバーになっている」という視覚的な特徴こそが、大電流を扱う二次側（低電圧側）である決定的な証拠です。

逆に、一次側（高電圧側）の端子は、高電圧に耐えるための絶縁距離は必要ですが、流れる電流自体は小さいため、導体部分は二次側ほど巨大ではありません。

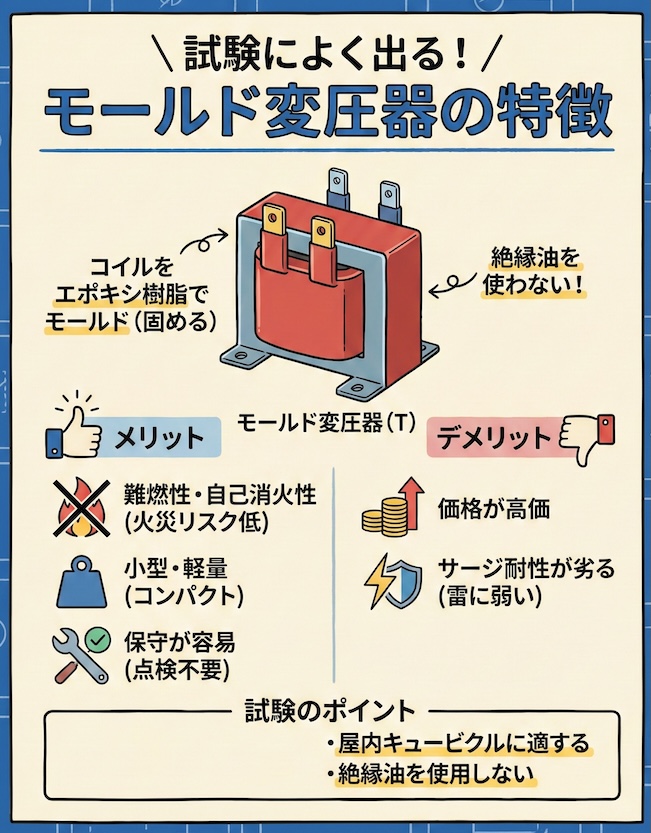

今回の問題の題材である「モールド変圧器」は、従来の「油入変圧器」と比較させる問題もよく出題されます。

試験で問われるキーワードを押さえておきましょう。

コイル（巻線）部分をエポキシ樹脂などで固め（モールドし）、絶縁油を使わない変圧器です。

「屋内式のキュービクルに適している」「絶縁油を使用しない」といった特徴が記述問題でよく問われます。

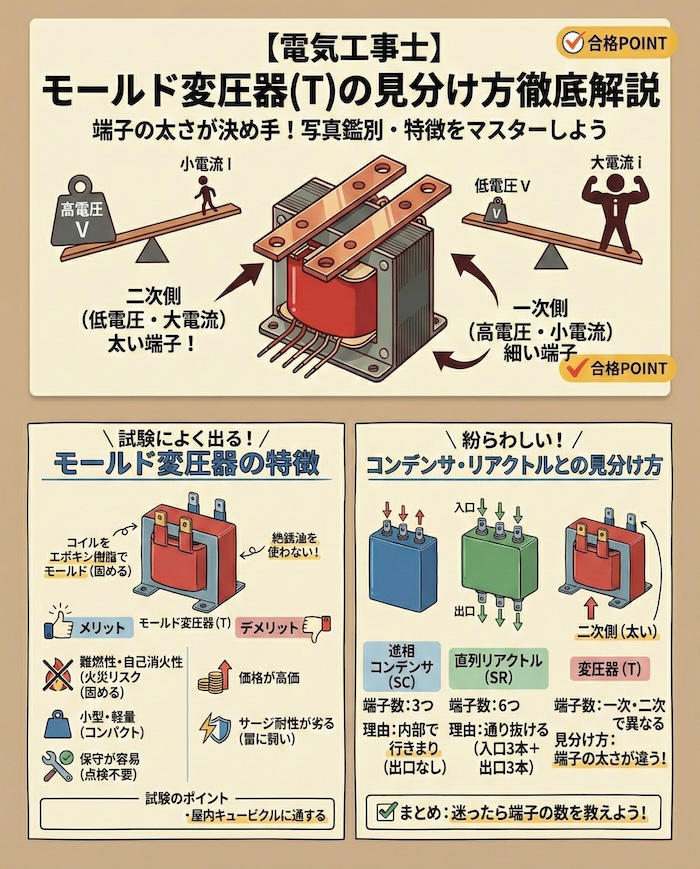

試験問題の写真は白黒で不鮮明なことが多く、変圧器、コンデンサ、リアクトルが全て「黒い箱」に見えて迷うことがあります。

これらを識別するための決定的な「ワンポイント」を紹介します。

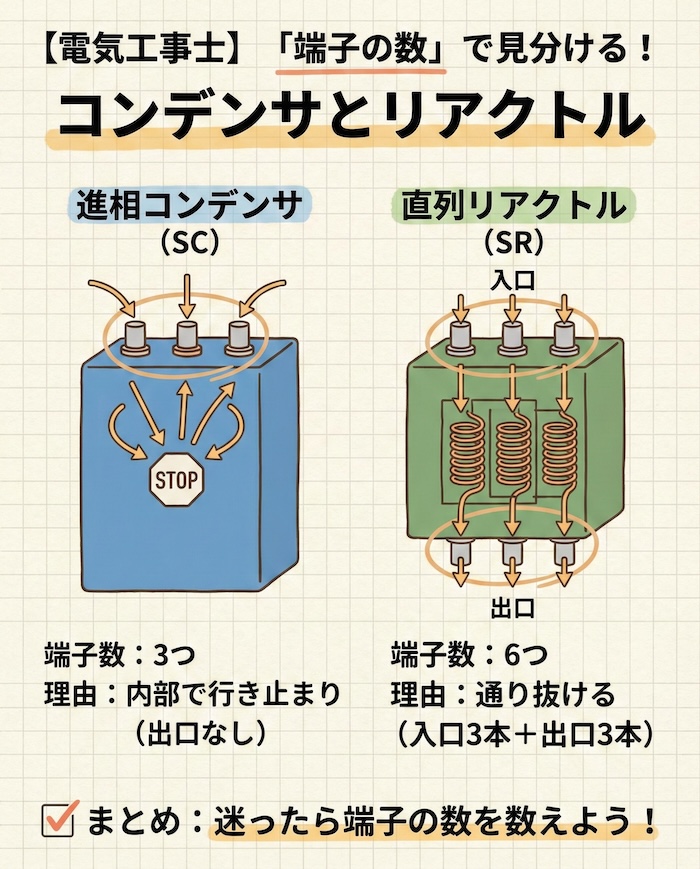

最も確実なのは、機器から出ている主端子の数を数えることです。

進相コンデンサ (SC)
- 端子数：3つ
- 理由：三相交流に接続するため3本です。内部で行き止まりになる機器なので出口はありません。
直列リアクトル (SR)
- 端子数：6つ
- 理由：コンデンサに「直列」に繋ぐ機器です。電気が通り抜けるため、「入り口3本＋出口3本＝合計6端子」が必要です。
変圧器 (T)
- 端子数：一次と二次で異なる
- 見分け方：前述の通り、一次側と二次側で端子の太さが明らかに違います。
