この記事で分かること
・シーケンス試験（制御回路試験）の目的と役割
・高圧受電設備で実施される具体的な３つの試験項目
・第一種電気工事士試験で問われる「行わない試験」の見分け方
第一種電気工事士の資格取得を目指す上で、高圧受電設備の検査に関する知識は必須です。その中でも「シーケンス試験（制御回路試験）」は、設備が安全かつ確実に機能するかを確認するための非常に重要な試験であり、筆記試験でも頻出のテーマとなっています。
本記事では、高圧受電設備におけるシーケンス試験の目的、具体的な試験項目、そして試験には含まれない項目について、第一種電気工事士試験の受験者目線で徹底的に解説します。
シーケンス試験（制御回路試験）とは？

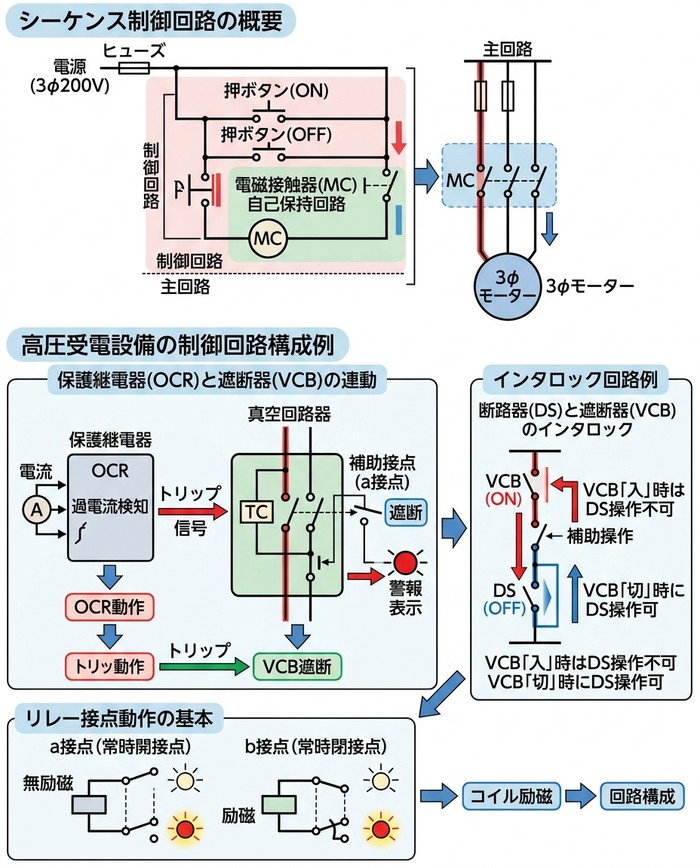

シーケンス試験（制御回路試験）とは、電気設備を構成する機器や装置が、あらかじめ定められた順序（シーケンス）や条件に従って正しく動作するかを確認する試験です。
特に高圧受電設備においては、万が一の異常時に保護装置が適切に働き、事故の波及を防ぐための「頭脳」と「神経」の役割を担う制御回路が正常であることを証明するために行われます。
この試験を実施することで、配線の間違いやリレー等の不良、機器間の連携ミスなどを未然に発見し、設備の信頼性と安全性を担保することができます。

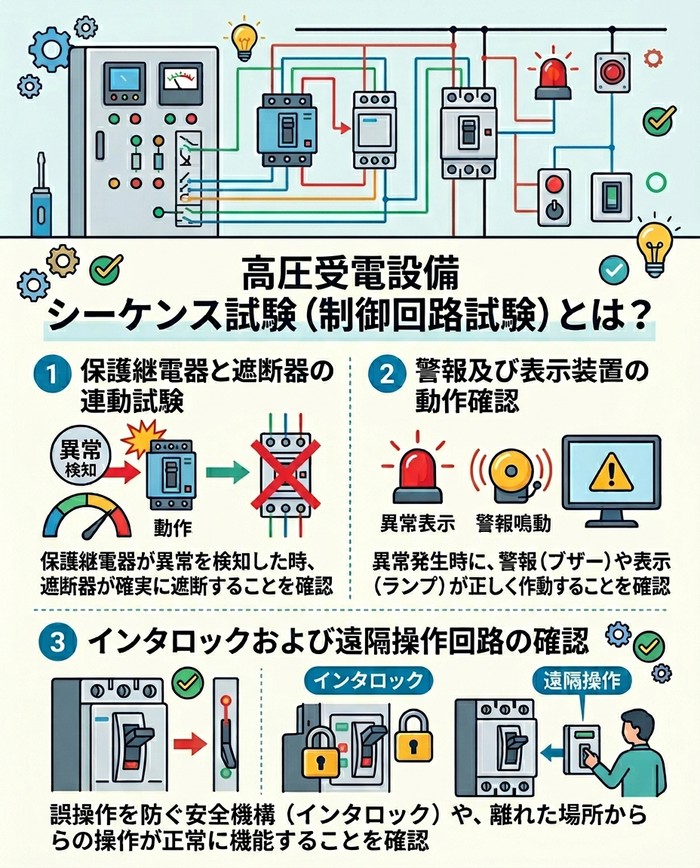

高圧受電設備におけるシーケンス試験の主な内容

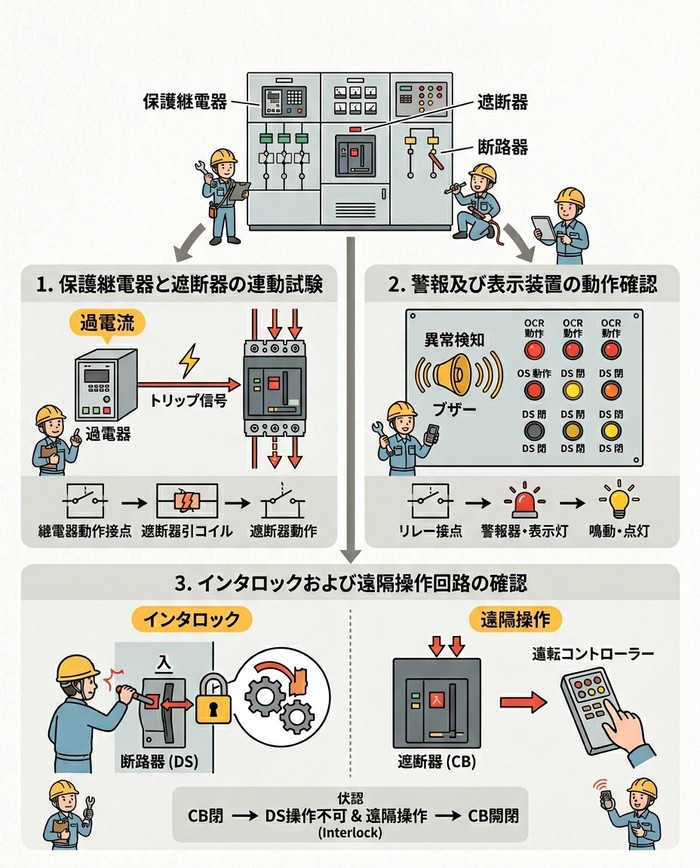

第一種電気工事士の試験において、高圧受電設備のシーケンス試験として「何を行うのか」を正確に記憶しておくことが重要です。主に以下の３つの項目が試験の対象となります。

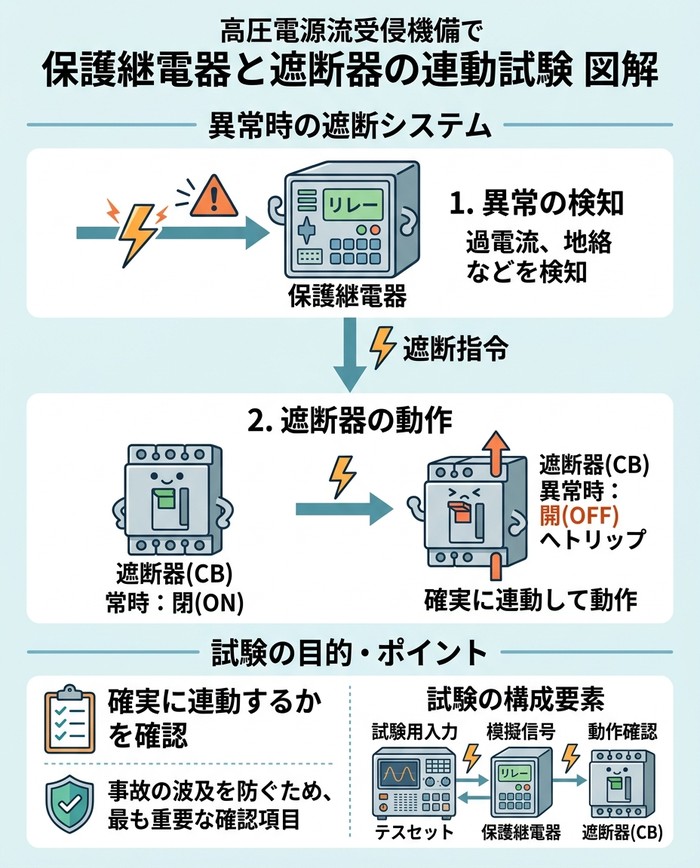

保護継電器と遮断器の連動試験
過電流や地絡などの異常が発生した際、それを検知するのが保護継電器（リレー）です。シーケンス試験では、この保護継電器が動作したという信号を受けて、回路を遮断するための「遮断器」が確実に連動して動作（トリップ）するかを試験します。
異常を検知しても遮断器が動作しなければ大事故につながるため、最も重要な確認項目の一つです。
警報及び表示装置の動作確認
設備に異常が生じた際や、機器が特定の状態になった時に、それを管理者に知らせるためのブザーやベル（警報）と、ランプ等（表示装置）が正常に機能するかを確認します。
リレーの接点が閉じた際に、設計通りに警報が鳴動し、該当する異常箇所の表示ランプが点灯するかを実際に操作または模擬信号を入れて試験します。

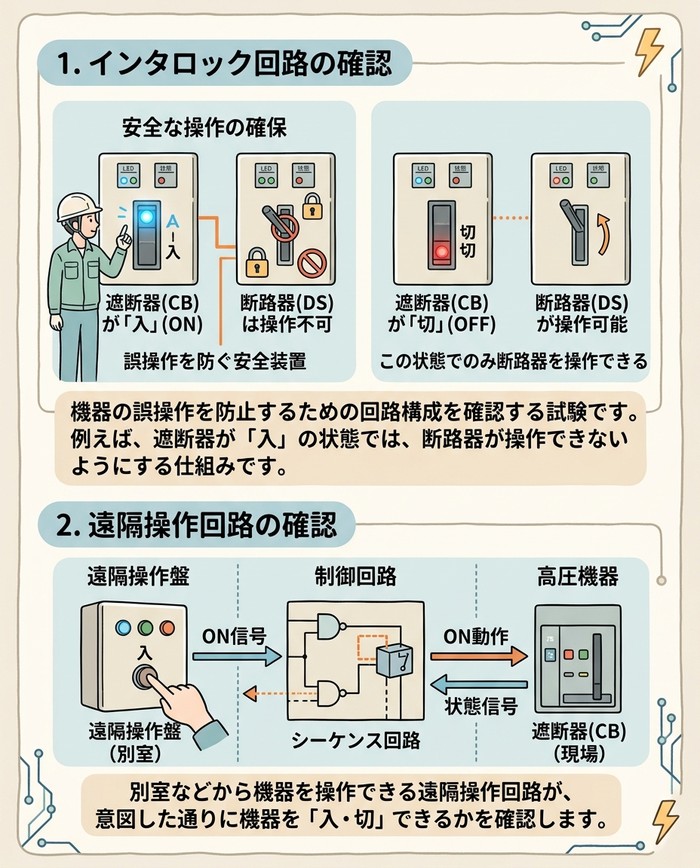

インタロックおよび遠隔操作回路の確認
インタロックとは、機器の誤操作を防ぐための安全装置・回路構成のことです。例えば、断路器（DS）は負荷電流が流れている状態では開閉してはならないため、遮断器（CB）が「入」の状態では断路器を操作できないようにする回路が組まれています。
シーケンス試験では、このようなインタロック回路が意図した通りに構成され、確実に動作するかを確認します。
また、別室などから機器を操作する遠隔操作回路が設けられている場合は、その回路からの操作で機器が正しくオン・オフできるかも併せて試験します。

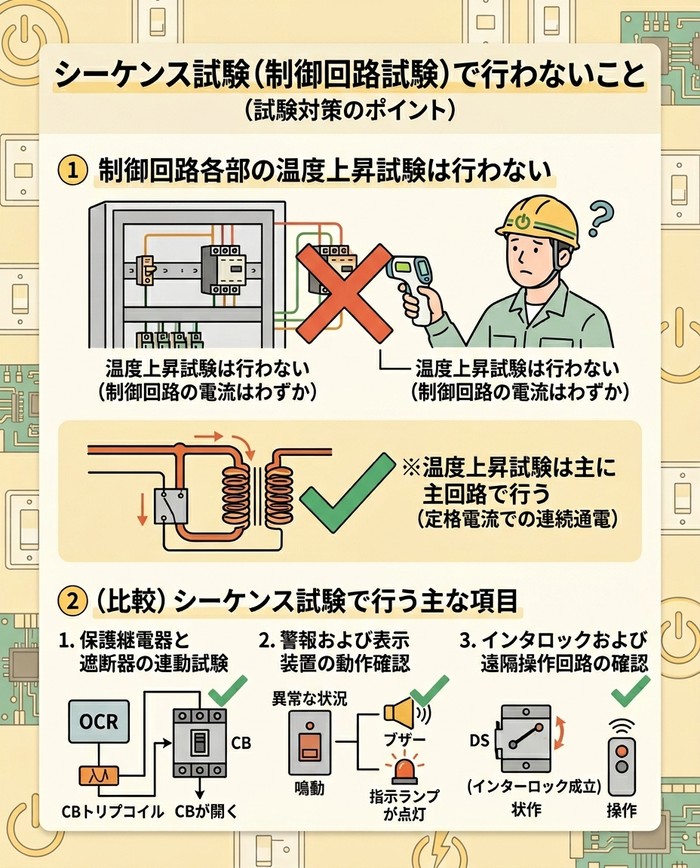

シーケンス試験で行わないこと（試験対策のポイント）
第一種電気工事士の筆記試験では、「シーケンス試験として行うもの」を選ぶ問題だけでなく、「行わないもの」を選ばせる問題もよく出題されます。誤りの選択肢として頻出する項目を押さえておきましょう。

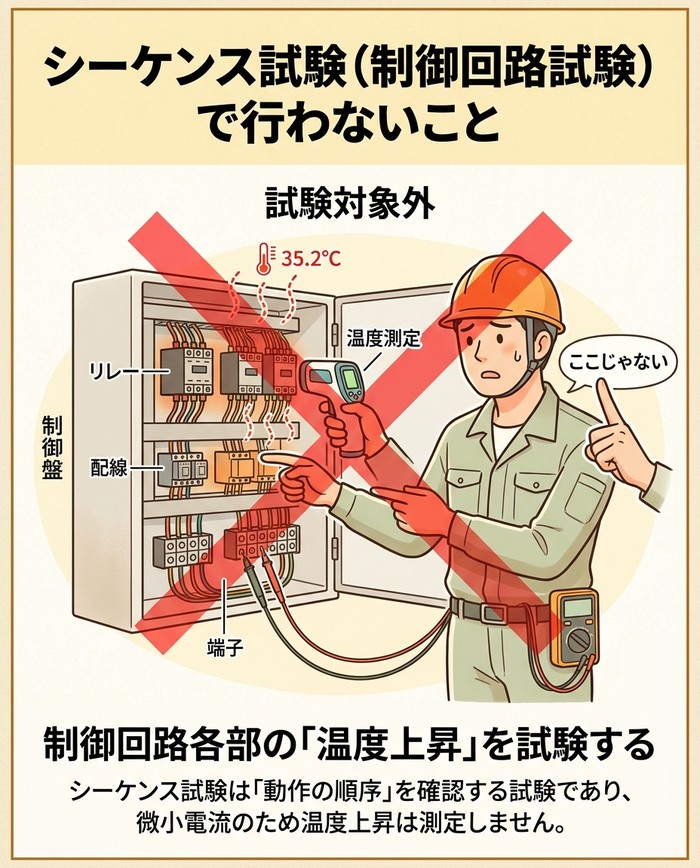

制御回路各部の温度上昇試験は行わない
過去の試験問題において、誤りの選択肢の代表例として「試験中の制御回路各部の温度上昇を試験する」というものがあります。
制御回路に流れる電流はごくわずかであり、シーケンス試験はあくまで「動作の順序や論理」が正しいかを確認するためのものです。そのため、機器や配線に定格電流を流し続けて温度が許容範囲内に収まるかを確認する「温度上昇試験」は、シーケンス試験（制御回路試験）の項目には含まれません。
このポイントを覚えておくだけで、過去問や本試験での得点源になります。
まとめ
第一種電気工事士試験におけるシーケンス試験（制御回路試験）のポイントは以下の通りです。
・保護継電器の動作によって遮断器が確実に連動・動作することを確認する。
・警報装置や表示装置が正しい条件で鳴動・点灯することを確認する。
・誤操作防止のためのインタロック回路や、遠隔操作回路の構成と動作状況を確認する。
・制御回路各部の「温度上昇」を測定する試験は、シーケンス試験には含まれない。
これらの項目は、現場での実務においても非常に重要となる基礎知識です。試験対策として丸暗記するだけでなく、各機器がどのような役割を持ち、なぜその連携を確認する必要があるのかを理解することで、より深い知識として定着させることができます。過去問を解く際も、各選択肢がなぜ正解（または不正解）なのかをこの記事の内容と照らし合わせて確認してみてください。
