記事を読む前に！実践・過去問チャレンジ
まずは実力試しです。第二種電気工事士の試験問題（配線図）において、以下の問いに正解できるかチェックしてみましょう。
【問題】
次の図記号１〜４のうち、「蛍光灯」を示すものはどれでしょう？
答えは決まりましたか？
照明の記号はどれも似ていて、初学者が最初に躓きやすいポイントです。
正解がどれか、なぜその形なのか、これから詳しく解説していきます。
自信を持って答えられた方も、少し迷った方も、現場で恥をかかないための知識として確認していきましょう！
電気工事士の勉強を始めると、配線図記号の多さに圧倒されるかもしれません。特に照明器具は「丸い記号」ばかりで区別がつきにくいですよね。
しかし、この記号は実際の現場でも図面を読むために必須の知識です。
今回は、一般住宅からオフィス、工場まで幅広く使われている「蛍光灯」の図記号について解説します。
白熱灯との見分け方や、実際の施工現場での呼び方もセットで覚えて、試験の得点源にしてしまいましょう！
1. ズバリ、この図記号は何？
先ほどのクイズの答え合わせです。

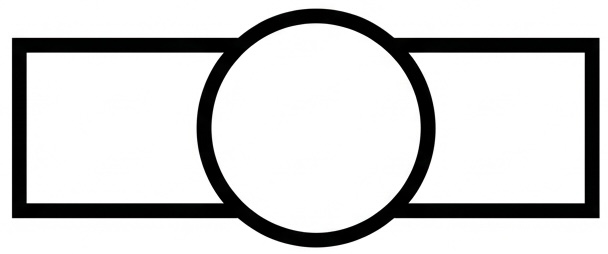

配線図で「蛍光灯」を表す記号はこれです。
（※画像の左上にある記号）
正解：選択肢の「２」
なぜ「長方形」なのか？（覚え方のコツ）
覚え方はとてもシンプルです。
昔ながらのオフィスの天井にある照明を思い出してください。「長い棒状」をしていませんか？
- 白熱灯（電球） ＝ 丸い電球だから「◯」

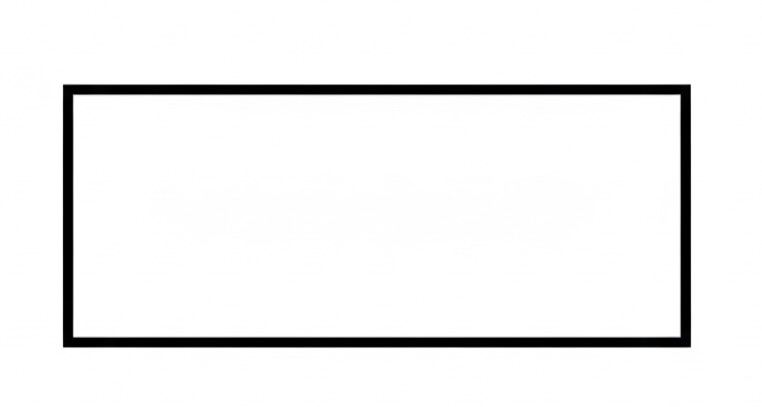

- 蛍光灯 ＝ 長い管（直管）だから「
」
このように、器具のシルエットをイメージすると一発で覚えられます。
試験での定義
ご提示いただいた参考書の解説文は、筆記試験の「鑑別問題（写真を見て名称や用途を答える問題）」等の基礎知識となります。
「放電で発生する紫外線を蛍光体に当てて可視光線に変換する光源です。」
少し難しい言葉が並んでいますが、ポイントは「放電」という言葉です。
白熱灯がフィラメント（線）を熱して光るのに対し、蛍光灯は電気の放電現象を利用しています。だから省エネで長持ちなんですね。
2. 形が変わる？バリエーションに注意
蛍光灯の図記号には、器具の形状や取り付け方法によっていくつかのバリエーションがあります。試験でパニックにならないよう、以下のパターンを押さえておきましょう。

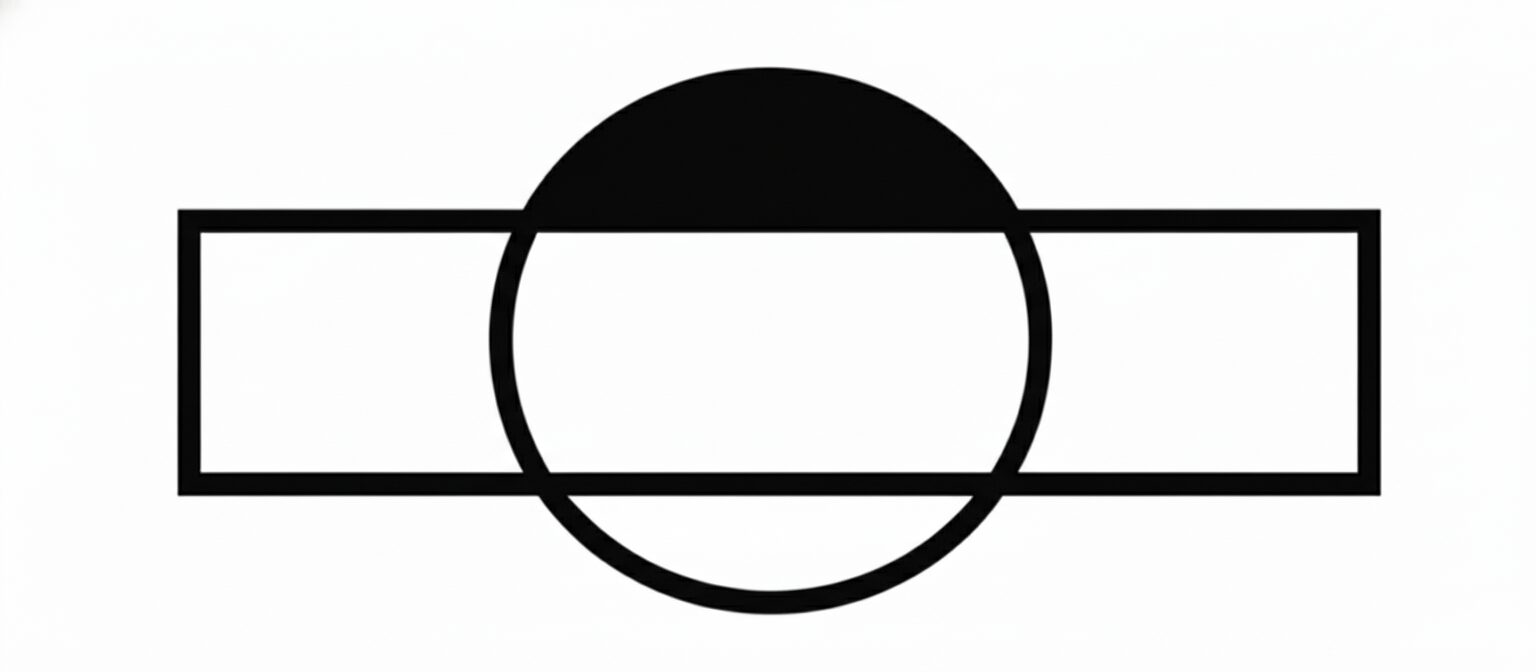

① 壁付（かべつけ）の場合
記号の辺の一部が黒く塗りつぶされている場合、それは「壁付（ウォールライト）」を意味します。
塗りつぶされている側が「壁」です。
- 試験対策: 「壁付は壁側を塗る」というルールは、蛍光灯に限らず白熱灯や他の器具でも共通のルールです。覚えておくと応用が効きます。

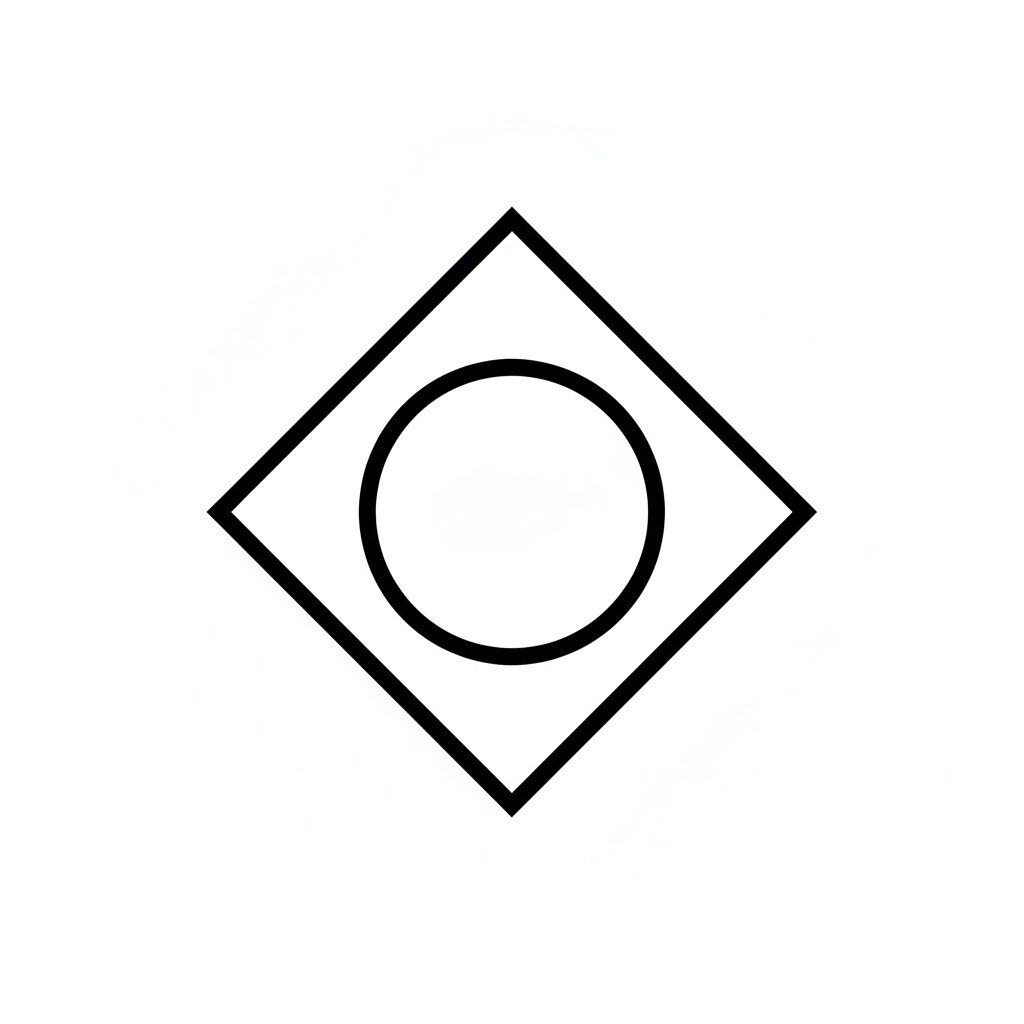

② 正方形の場合（スクエア型）
天井に埋め込むタイプや、キッチン手元灯などで見かける正方形に近い器具の場合、図記号も正方形になることがあります。これも同じく「蛍光灯」の仲間です。
3. 試験によく出る！「間違えやすい」ライバル記号
試験では、以下の記号と引っ掛けで出題されることが多いです。明確に区別しておきましょう。
- 白熱灯（
）
- 何も囲いがない、ただの円は「白熱灯（電球）」です。
- ※最近はLED電球もこの記号で代用されることが多いです。
- ダウンライト（
）
- 天井に穴を開けて埋め込む照明です。

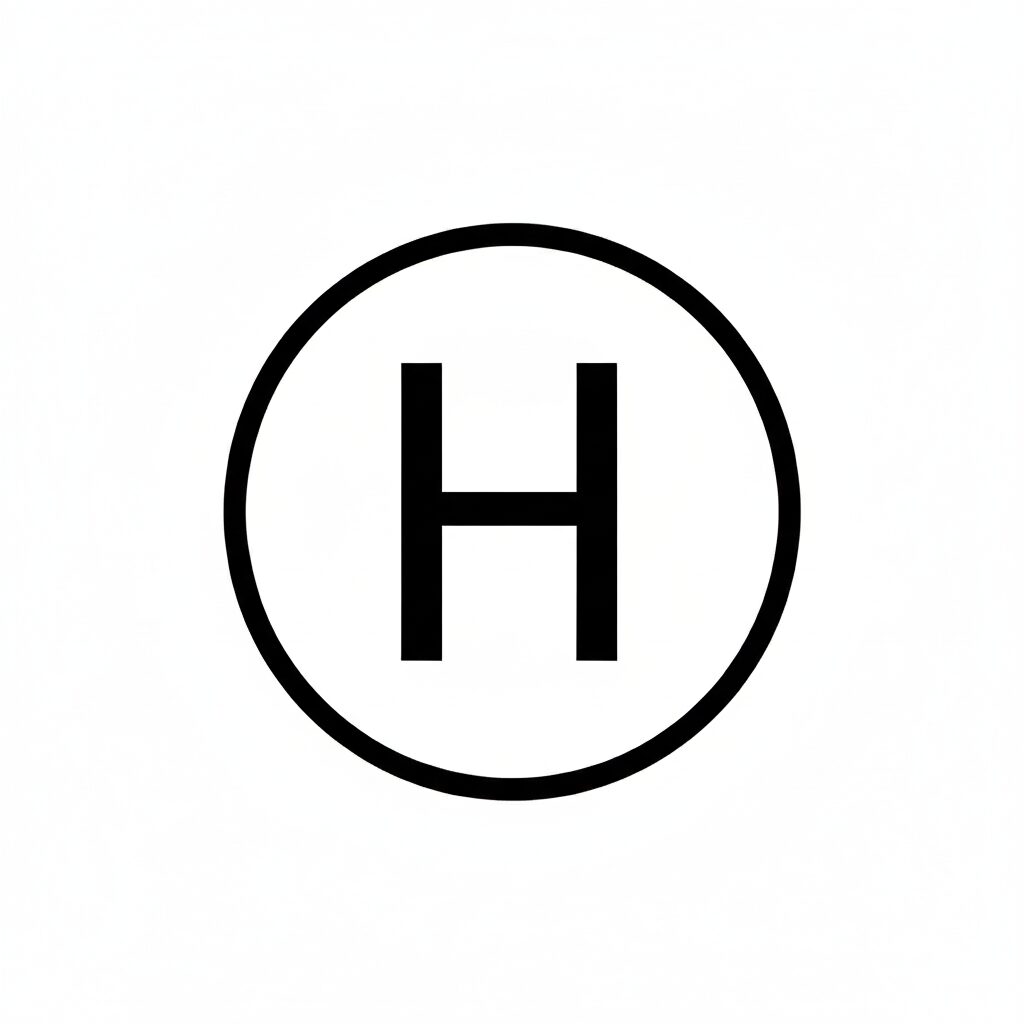

- 水銀灯（
）
- 体育館や工場などの高天井で使われる強力な照明。Mercury（水銀）のHが入ります。
見分けるコツ：
「枠（四角）」があるのが蛍光灯。「枠なし」は白熱灯。まずはこれで区別しましょう。
4. 実際の現場（ブルーカラー）のリアル
ここからは、これから現場に出るあなたに向けた「実務の話」です。
「蛍光灯」だけど「LED」？
最近の新築現場やリフォーム現場では、本物の「蛍光灯（ガラスの管）」を使うことは少なくなりました。ほとんどが「LED照明」に置き換わっています。
しかし、図面上では「LED一体型ベースライト」などの器具であっても、慣習的にこの「蛍光灯の図記号」が使われることが多々あります。
現場で職人さんが、
「このベースライト、どこにつける？」
と話していたら、それはこの長方形の図記号の器具（かつて蛍光灯だった形状のLED照明）を指していることが多いです。
- 用語メモ: 現場では「蛍光灯」というより「ベース（ベースライト）」や「逆富士（ぎゃくふじ）」と呼ばれることが多いです。
資格取得後のキャリア
この図記号が読めるようになり、第二種電気工事士の資格を取ると、オフィスの照明交換（LED化工事）などができるようになります。
世の中の建物がある限り照明は必ず必要です。AIがいかに進化しても、「天井裏に登って配線し、器具を取り付ける」という物理的な作業は人間の手が必要です。
まさに、将来的にも食いっぱぐれない「手に職」の代表的な作業と言えるでしょう。
まとめ
- 図記号 は 蛍光灯。
- 覚え方は 「長い管の形＝長方形」。
- 壁側が塗られていたら「壁付」。
- ただの 「◯」は白熱灯 なので区別する。
たかが図記号ひとつですが、これを理解しているかどうかが、プロの電気工事士への第一歩です。
焦らず一つずつ覚えて、合格を勝ち取りましょう！
