記事を読む前に！実践・過去問チャレンジ
まずは実力試しです。第二種電気工事士の試験問題（配線図）において、以下の問いに正解できるかチェックしてみましょう。
【問題】
次の図記号１〜４のうち、「誘導灯」を示すものはどれでしょう？
答えは決まりましたか？
正解がどれか、なぜその答えになるのか、これから詳しく解説していきます。
自信を持って答えられた方も、少し迷った方も、このまま読み進めて「確実に１点取れる知識」にしてしまいましょう！
電気工事士の勉強を始めると、似たような丸い図記号がたくさん出てきて「どれがどれだっけ？」と混乱することがありますよね。
今回は、配線図問題で意外と出題される「誘導灯」について解説します。
この器具は、火災などの非常時に私たちの命を守るために欠かせない存在です。
図記号と役割、そして現場でのリアルな使われ方をセットで覚えて、試験の得点源にしてしまいましょう！
1. ズバリ、この図記号は何？
先ほどのクイズの答え合わせです。
「誘導灯」を表す図記号はどれだったでしょうか？

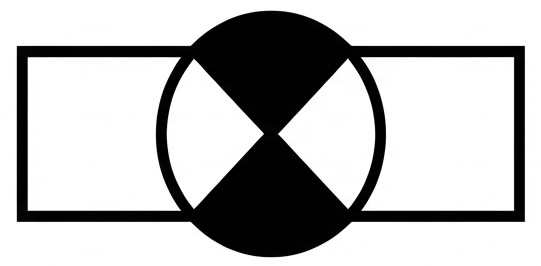

正解：1
（※長方形の中に、白と黒に塗り分けられた円が入っている記号）
クイズの選択肢 「１」 が正解でした！
図記号の覚え方（イメージ）
この記号を丸暗記する前に、実物をイメージすると忘れません。
デパートや映画館、オフィスの出入り口の上にある「緑色の背景に、人が走って逃げているマーク（ピクトグラム）」。あれが誘導灯です。
- 外側の四角（長方形）： 看板の形（箱型）を表しています。
- 中の白黒の円： 中に入っているランプを表しており、白黒の模様は「ただの照明ではない（注意喚起）」という意味合いがあります。
覚え方：
「四角い箱（出口の看板）の中に、目立つランプが入っている ＝ 誘導灯」
2. 試験でここだけは注意！「非常用照明」とのひっかけ
試験で最も間違えやすいのが、選択肢2にあった「非常用照明」との混同です。
どちらも災害時に活躍する器具ですが、役割と記号が明確に違います。
| 項目 | 誘導灯（今回の正解） | 非常用照明 |
| 図記号 | |  ※または白黒円のみ |
| 役割 | 出口の 「場所」 を教える | 停電時に 「床」 を照らす |
| 特徴 | 看板のような四角い枠がある | 丸いライトそのもの（枠がない） |
見分けるコツ：
配線図を見て、記号に「四角い枠（
）」がついていたら、それは看板の形をした「誘導灯」です。
枠がなく、丸だけの記号なら非常用照明（またはその他の照明）と判断しましょう。
3. 実際の現場ではどこに使われている？
机上の勉強だけでなく、実際に電気工事士として現場に出たときのイメージを持つと、記憶の定着率がグッと上がります。
AIに代替されにくい「現場仕事」への転職を考えている方にとって、こうした法律（消防法）に関わる設備は、将来的にも需要がなくならない重要な仕事の一つです。
① 消防法で設置が義務付けられている
誘導灯は、建物のオーナーが自由に取り付けるものではありません。「消防法」という法律で、建物の用途や広さに応じて「ここにつけなさい」と厳しく決まっています。
電気工事士は、図面を見て「ここは避難口だから誘導灯が必要だ」と読み取り、適切な位置に配線するスキルが求められます。
② 基本は「24時間点灯」
家の照明と違い、誘導灯は基本的に24時間365日つけっぱなしです（または、人がいる時に必ず点灯する方式）。
そのため、電気工事の際は、うっかり壁のスイッチで消してしまわないよう、スイッチを通さない「常時電源」を配線します。また、停電しても消えないように「バッテリー（蓄電池）」を内蔵しているのが一般的です。
試験の配線図問題でも、誘導灯の近くには点滅器（スイッチ）の記号がないことが多いので、そこもヒントになります。
③ 現場でのリアルな作業
リフォーム工事やテナント改修工事では、古い誘導灯を新しいLEDタイプに交換する仕事がよくあります。
「バッテリーの寿命が切れているから交換する」「間仕切り壁が変わったから移設する」といった作業は、電気工事士資格がないとできない独占業務です。
まとめ
- 誘導灯の図記号は、四角形の中に白黒の円 。
- あの「緑色の非常口マーク」の看板をイメージする。
- 四角枠があれば誘導灯、黒丸だけなら非常用照明。
この3点を押さえておけば、誘導灯の問題は確実に正解できます。
電気工事士の仕事は、単に線を繋ぐだけでなく、こうした「人命を守る設備」を確実に機能させる責任ある仕事です。
まずはこの記号を完璧にマスターして、合格への一歩を踏み出してください！
