この記事でわかること

・リングスリーブ（E形）の用途と専用圧着工具の正しい選び方

・電線の太さと本数から導くスリーブサイズと圧着マークの簡単な覚え方

・技能試験で一発不合格となるリングスリーブ施工の重大欠陥基準と対策

第一種および第二種電気工事士の資格取得を目指すうえで、絶対に避けては通れない工事用材料が「リングスリーブ（E形）」です。

筆記試験における配線図問題から、技能試験における実際の施工作業まで、リングスリーブ（E形）はあらゆる場面で登場します。特に技能試験では、スリーブのサイズや圧着マーク（刻印）を一つ間違えるだけで「重大欠陥」となり、その時点で不合格となってしまいます。

この記事では、電気工事士試験の受験者目線に立ち、正しい選び方や施工のポイント、本番で役立つ暗記のコツを徹底的に解説します。

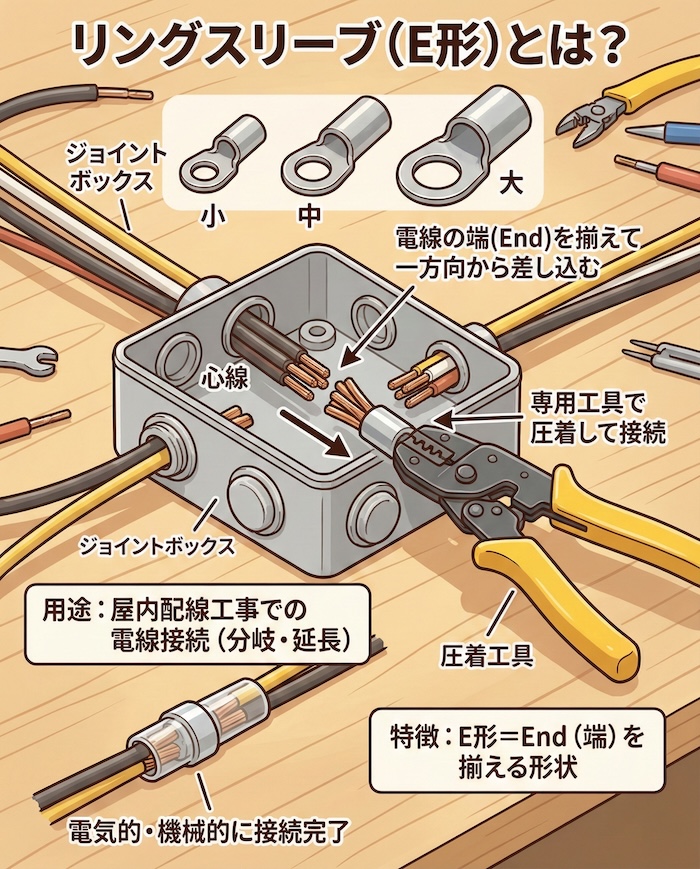

1. 工事用材料「リングスリーブ（E形）」とは？

リングスリーブ（E形）は、屋内配線工事において電線（心線）同士を接続するために使用される筒状の金属部品です。試験科目においては「電線接続材料（その他材料）」に分類されます。

ジョイントボックス（アウトレットボックスやVVF用ジョイントボックス）の中で電線を分岐させたり、延長したりする際に、剥き出しにした銅線をスリーブの中に束ねて入れ、外側から強い力で潰すことで電気的・機械的にしっかりと接続します。

電気工事において「E形」という名称は、電線の端（End）を揃えて一方向から差し込んで接続する形状に由来しています。両端から突き合わせる「P形」や「B形」とは用途が異なるため、試験では終端接続用として必ず「E形」が指定されます。

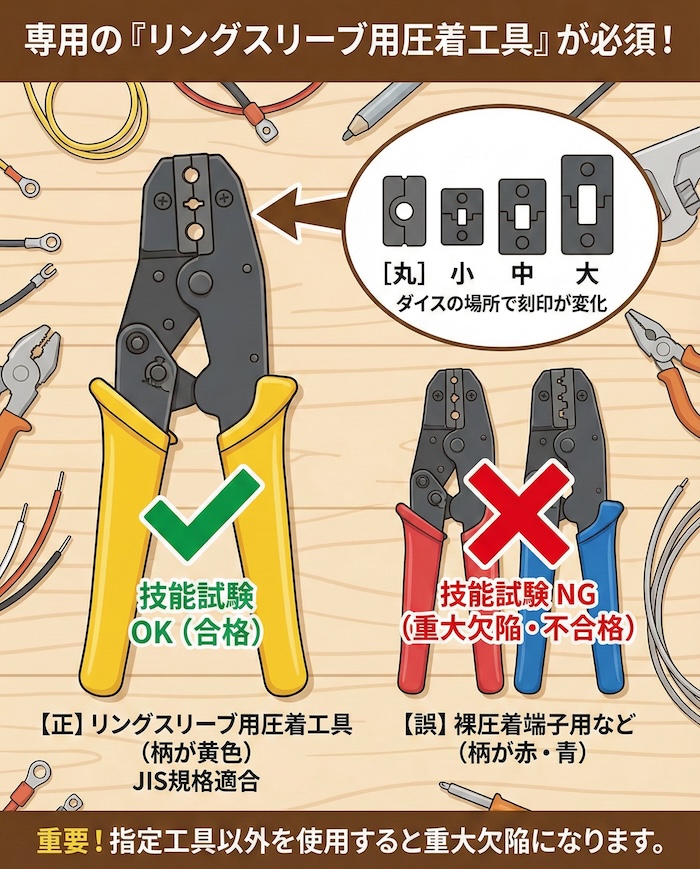

2. 専用の「リングスリーブ用圧着工具」が必須

リングスリーブ（E形）を圧着する際は、必ずJIS規格に適合した「リングスリーブ用圧着工具」を使用しなければなりません。

この工具は、持ち手（柄）の部分が「黄色」になっているのが最大の特徴です。柄が赤色や青色の工具は裸圧着端子用など別の用途の工具であり、これを使用すると技能試験では「不適切な工具の使用」として重大欠陥になります。

工具の先端（ダイス部分）には複数の歯があり、どの場所で圧着するかによって、スリーブに刻まれる圧着マークが変わります。

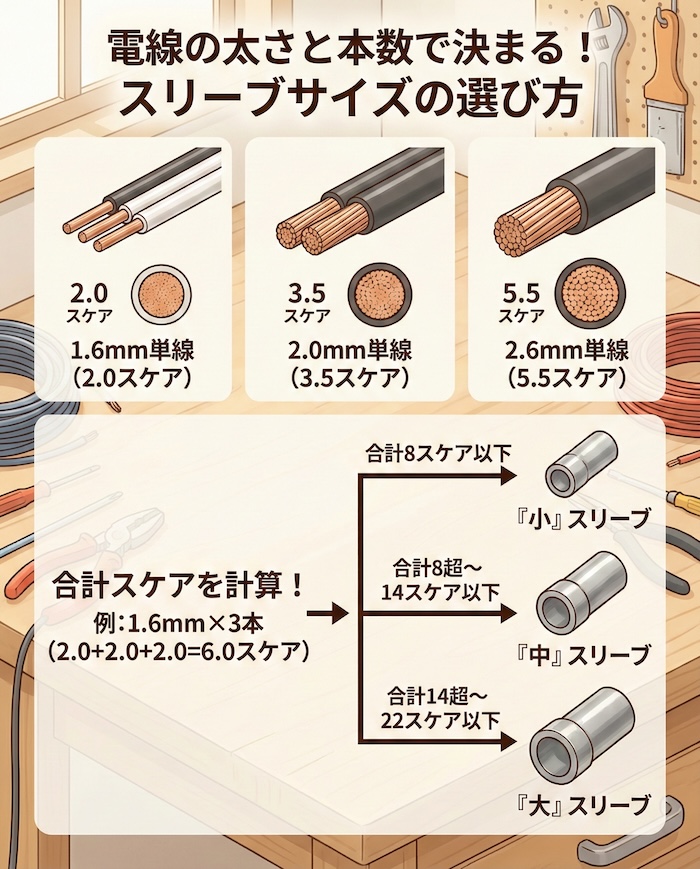

3. 電線の太さと本数で決まる！スリーブサイズの選び方

リングスリーブ（E形）には「小」「中」「大」の3種類のサイズがあります。どのサイズを使用するかは、接続する電線の「断面積（スケア：平方ミリメートル）」の合計によって決まります。

筆記試験や技能試験では、主に直径1.6mmと2.0mmの単線（VVFケーブルなど）を使用します。まずは、この単線の太さを断面積に変換する数値を覚えましょう。

・直径1.6mmの単線 ＝ 断面積2.0スケア

・直径2.0mmの単線 ＝ 断面積3.5スケア

・直径2.6mmの単線 ＝ 断面積5.5スケア

これらを接続する本数分だけ足し算し、以下の基準に当てはめてスリーブのサイズを選びます。

・合計8スケア以下 ＝ 「小」スリーブ

・合計8スケアを超え、14スケア以下 ＝ 「中」スリーブ

・合計14スケアを超え、22スケア以下 ＝ 「大」スリーブ

たとえば、1.6mm（2.0スケア）を3本接続する場合、合計は6.0スケアとなるため「小」スリーブを使用します。より線を接続する場合は、ほぼ同じ許容電流の単線に置き換えて計算します。

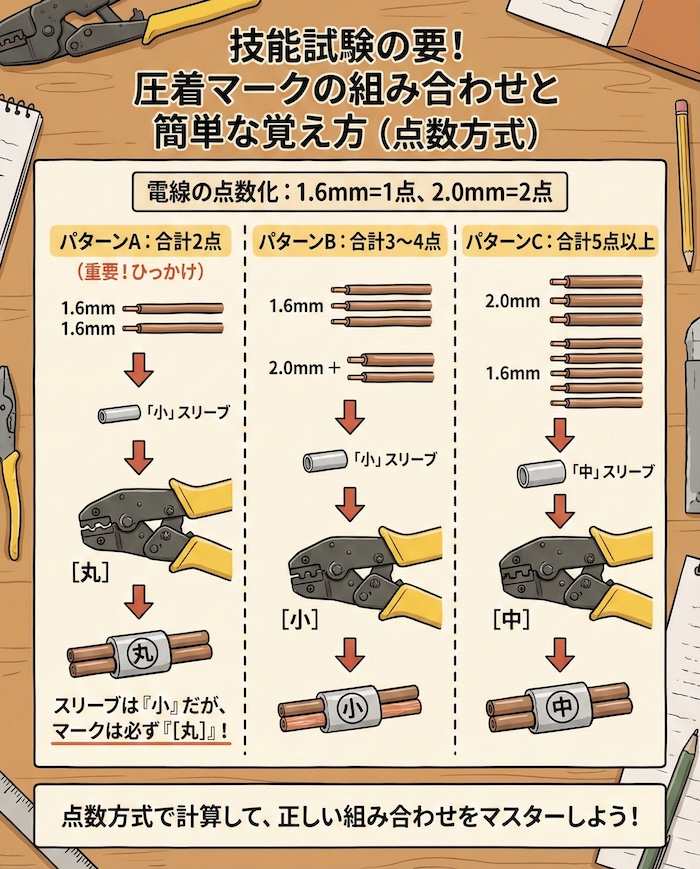

4. 技能試験の要！圧着マークの組み合わせと簡単な覚え方

リングスリーブを専用工具で圧着すると、スリーブの表面に工具のダイスに刻まれた「圧着マーク（刻印）」が浮き出ます。

技能試験では、使用するスリーブのサイズと、この圧着マークの組み合わせを間違えると一発で不合格になります。

圧着マークには以下の4種類があります。

・小

・中

・大

試験本番で焦らないよう、試験で頻出する「点数方式」による簡単な覚え方をご紹介します。1.6mmを「1点」、2.0mmを「2点」として計算します。

パターンA：合計2点の場合

・該当する組み合わせ：1.6mmが2本

・スリーブのサイズ：小

・圧着マーク

ここが試験で最も間違えやすい「ひっかけポイント」です。スリーブは「小」を使用しますが、圧着マークは必ず 丸（特小）の圧着マーク記号 にしなければなりません。

パターンB：合計3点から4点の場合

・該当する組み合わせ：1.6mmが3本から4本、2.0mmが1本＋1.6mmが1本から2本、2.0mmが2本

・スリーブのサイズ：小

・圧着マーク：小

パターンC：合計5点以上の場合

・該当する組み合わせ：1.6mmが5本以上、2.0mmが1本＋1.6mmが3本以上、2.0mmが2本＋1.6mmが1本以上、2.0mmが3本など

・スリーブのサイズ：中

・圧着マーク：中

この点数方式を覚えておけば、複線図を描く際に接続点にメモを書き込むことができ、作業中のミスを劇的に減らすことができます。

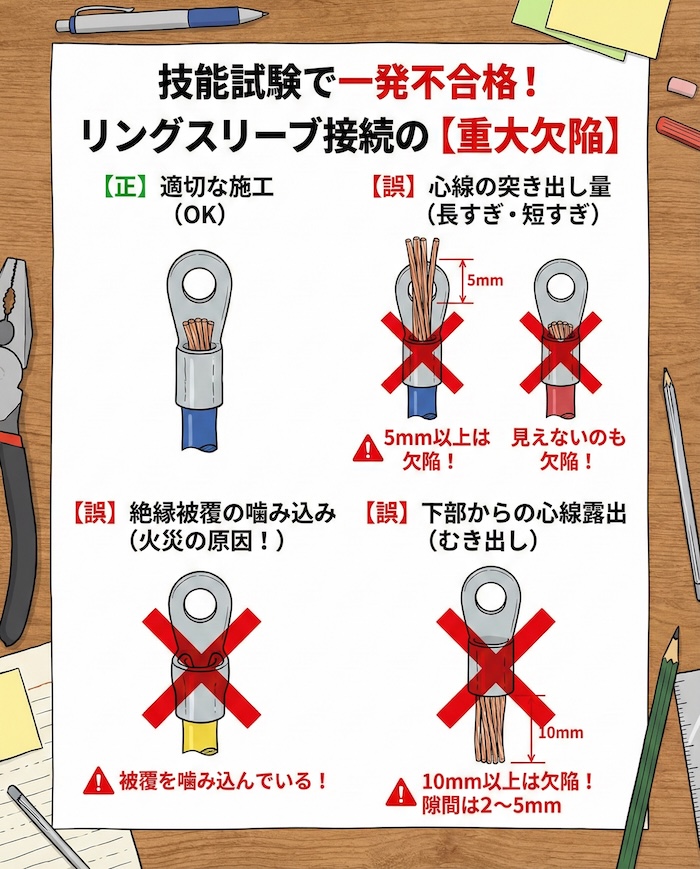

5. 技能試験で一発不合格！リングスリーブ接続の「重大欠陥」

正しいスリーブと圧着マークを選べても、施工の仕上がりが悪いと技能試験では「重大欠陥」として判定されます。練習の段階から以下のポイントを厳しくチェックしてください。

心線の突き出し量（長すぎ・短すぎ）

圧着を終えた後、リングスリーブの上端（先端）から銅線が少しだけ見えている状態が正解です。

・心線がスリーブの先端から「5mm以上」突き出している状態は欠陥です。必ず圧着後にペンチやニッパーで切り揃えてください。

・逆に、心線が短すぎてスリーブの中に引っ込んでしまい、上から全く見えない状態も欠陥となります。

絶縁被覆の噛み込み

電線の絶縁被覆（ビニル部分）を剥く長さが短すぎると、リングスリーブの筒の中に被覆まで一緒に入れて圧着してしまいます。これは導通不良や発熱による火災の原因となるため、絶対にあってはならない重大欠陥です。被覆はあらかじめ長めに剥いておき、銅線部分だけをスリーブに通すようにしましょう。

下部からの心線露出（むき出し）

絶縁被覆を剥きすぎた場合、リングスリーブの下端から銅線（心線）が長くむき出しになります。

このスリーブ下部からの心線の露出が「10mm以上」になると欠陥として判定されます。スリーブの下端から被覆までの隙間は、2mmから5mm程度に収まるように調整して圧着してください。

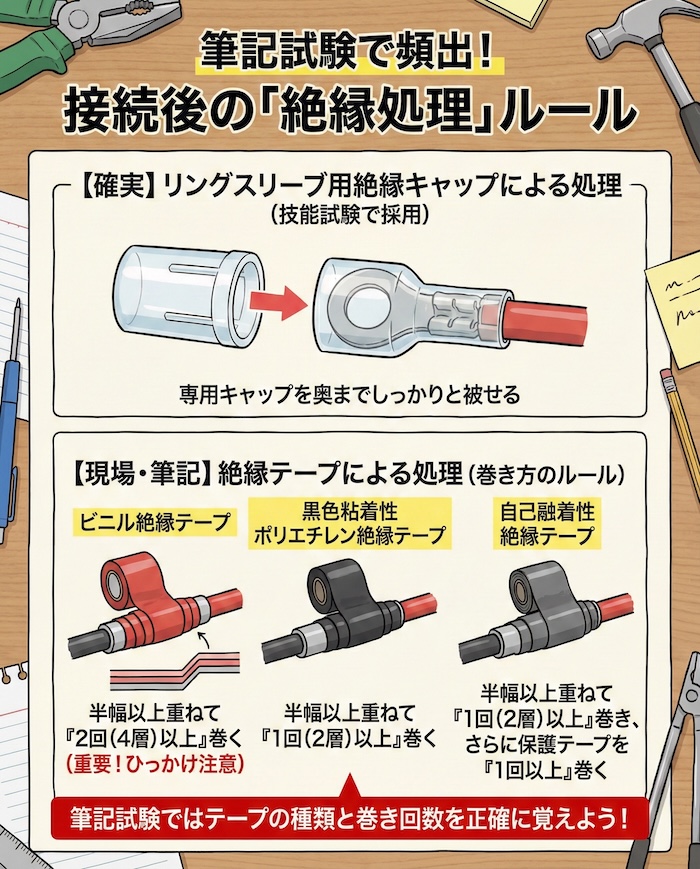

6. 筆記試験で頻出！接続後の「絶縁処理」ルール

リングスリーブ（E形）で圧着した部分は金属がむき出しになっており、そのままでは漏電やショートの危険があります。そのため、電気設備に関する技術基準に則り、必ず絶縁処理を施さなければなりません。この規定は筆記試験でよく出題されます。

リングスリーブ用絶縁キャップによる処理

最も確実で簡単な方法が、接続部分に専用の「絶縁キャップ」を奥までしっかりと被せることです。技能試験でもこの方法が採用されています。

絶縁テープによる処理

現場の状況などでテープを使用する場合は、テープの種類と厚さによって巻き方のルールが異なります。

・ビニル絶縁テープ（厚さ約0.2mm）：半幅以上重ねて「2回（4層）以上」巻く。

・黒色粘着性ポリエチレン絶縁テープ（厚さ約0.5mm）：半幅以上重ねて「1回（2層）以上」巻く。

・自己融着性絶縁テープ（厚さ約0.5mm）：半幅以上重ねて「1回（2層）以上」巻き、さらにその上に保護テープを半幅以上重ねて1回以上巻く。

薄いビニルテープは「2回（4層）以上」という数字がひっかけ問題として出題されやすいので、しっかりと暗記しておきましょう。

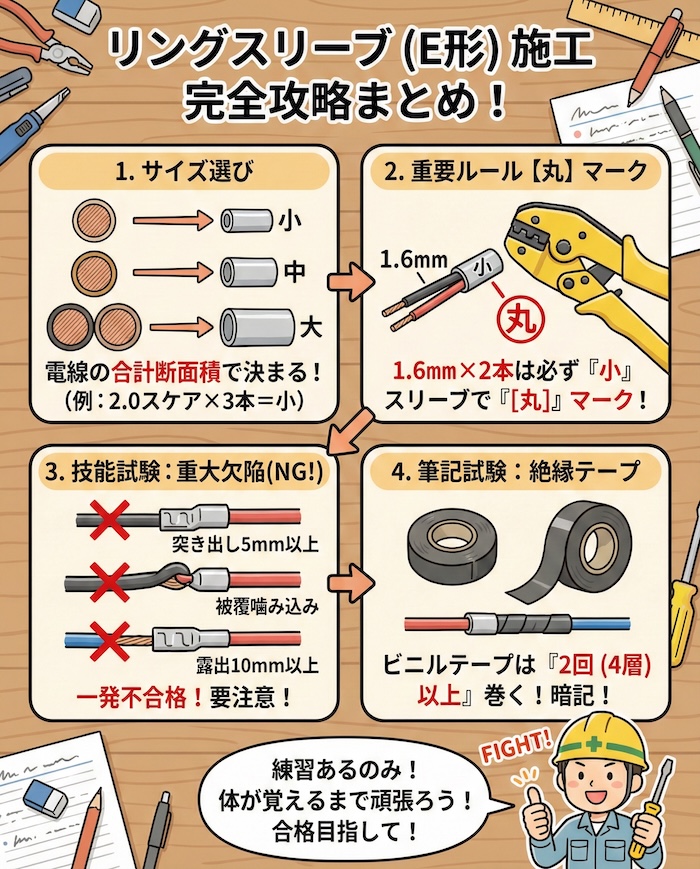

まとめ

リングスリーブ（E形）の施工は、電気工事士にとって基本中の基本であり、安全な電気設備を構築するための要です。

・スリーブのサイズは電線の断面積の合計で選ぶ。

・1.6mmを2本接続する時だけは「小スリーブ」に「[画像：丸（特小）の圧着マーク記号]」のマークになるよう注意する。

・技能試験では「心線の突き出し（5mm以上は欠陥）」「被覆の噛み込み」「心線の露出（10mm以上は欠陥）」に細心の注意を払う。

・筆記試験対策として、絶縁テープの種類と必要な巻き回数を確実に覚える。

最初は工具が硬くて手こずるかもしれませんが、ルールを理解して何度も手を動かして練習すれば、必ず体が覚えてくれます。欠陥のない完璧な圧着を目指して、試験勉強を頑張ってください。
