記事を読む前に！実践・過去問チャレンジ
まずは実力試しです。第二種電気工事士の試験（筆記・配線図問題）において、以下の問いに正解できるかチェックしてみましょう。
【問題】
次のコンセントの図記号１〜４のうち、「接地極付接地端子付コンセント」を示すものはどれでしょう？
- [図記号：円の中に２本線、下に半円のみ]
- [図記号：円の中に２本線、横に「E」のみ]
- [図記号：円の中に２本線、下に半円、横に「E」]
- [図記号：円の中に２本線、横に「LK」]
コンセントの記号は種類が多く、特に「接地（アース）」に関する記号は似ていて混乱しやすいポイントです。
しかし、現場に出れば毎日必ず目にする超重要器具です。
自信を持って答えられた方も、迷った方も、このまま読み進めて「現場で使える知識」として定着させましょう！
「未経験から電気工事士を目指しているけれど、記号の暗記が苦手…」
「似たようなコンセントがいっぱいで違いがわからない…」
そんな悩みをお持ちではありませんか？
特に、これからホワイトカラーからブルーカラーへ転身し、手に職をつけようと考えている方にとって、最初は専門用語の壁が高く感じるものです。

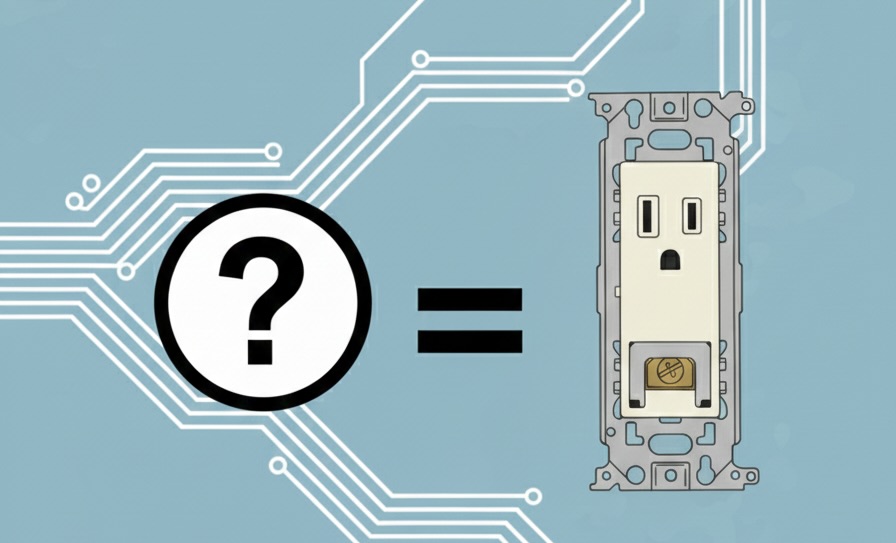

今回は、現代の住宅工事で最も使用頻度が高いと言っても過言ではない「接地極付接地端子付コンセント」について解説します。
このコンセントは、キッチンや洗濯機置き場など、水回りの「安全」を守るヒーローです。
図記号の違いだけでなく、なぜその形なのか？現場ではどう使うのか？をセットで理解して、試験も実務も攻略しましょう。
1. ズバリ、この図記号は何？
先ほどのクイズの答え合わせです。
お題は「接地極付・接地端子付 コンセント」でした。
正解：３
[図記号：円の中に２本線、下に半円、横に「E」]
これが正解です。
覚え方のポイント
この記号は、３つの要素が合体しています。
- コンセント本体： 丸に二本線（いつものコンセント）
- 接地極（せっちきょく）： 下にある半円のマーク。プラグの3本目の足（アース棒）が刺さる穴を表します。
- 接地端子（せっちたんし）： 横にある「E」のマーク（または端子記号）。アース線（緑色の線）をネジで繋ぐ場所を表します（EarthのE）。
つまり、「半円（穴）」と「E（端子）」の両方が描かれているものを選べば正解です。
提供いただいた画像の「EET（Earth + Earth Terminal）」は、まさにこの「両方ついている」ことを示しています。
他の選択肢の解説（間違い探し）
試験ではこれらが「ひっかけ」として出題されます。
- 選択肢１： 半円だけある → 「接地極付コンセント」（端子がない）
- 選択肢２： Eだけある → 「接地端子付コンセント」（極＝穴がない）
- 選択肢４： LK（Locking）→ 「抜止形コンセント」（プラグを回してロックするタイプ）
2. なぜ「極」と「端子」の２つが必要なの？
「アース（接地）」という目的は同じなのに、なぜ２つの機能がついているのでしょうか？
これは、家電製品のアースの取り方が２種類あるからです。
接地極（コンセントの穴）を使う家電
- 例： デスクトップパソコン、電子レンジ、一部の冷蔵庫など
- 特徴： 電源プラグ自体が３本足（３ピン）になっているもの。そのままズボッと挿せばアースも接続されます。
接地端子（パカッと開けて繋ぐ場所）を使う家電
- 例： 洗濯機、温水洗浄便座（ウォシュレット）など
- 特徴： 電源プラグは普通の２本足だけど、別で緑色のアース線がピョロっと出ているもの。この線をコンセントの蓋を開けてネジ止めします。
「接地極付接地端子付」は最強のハイブリッド
このコンセントは、３本足のプラグも挿せるし、緑のアース線も繋げます。
つまり、どんな家電が来てもアースが取れる万能選手なのです。
3. 実際の現場（施工）ではどう使われている？
電気工事士として現場に出ると、このコンセントにお世話にならない日はありません。
現代のスタンダード
一昔前の住宅では「洗濯機置き場」と「冷蔵庫置き場」くらいにしかアース付きコンセントはありませんでした。
しかし、最近の住宅（2022年の内線規程改定以降など）では、「水回り以外の居室（リビングや寝室）のコンセントも、原則すべて接地極付にする」という動きが加速しています。
パソコンやスマホの充電器など、ノイズ対策でアースが必要な機器が増えたためです。
工事の注意点（実技・現場目線）
このコンセントを壁に取り付ける際、裏側には電線が３本必要になります。
- 接地側電線（白）： 電気を返す線
- 非接地側電線（黒）： 電気が来る線
- 接地線（緑）： アース線
もし試験の複線図問題でこの記号が出てきたら、「必ずアース線（緑）を引っ張ってこないといけない」ということを忘れないでください。
現場でアース線を配管し忘れると、壁を貼った後に「線が足りない！」と冷や汗をかくことになります（これは重大な欠陥工事になります）。
まとめ
- 図記号 [半円 ＋ E] は 接地極付接地端子付コンセント。
- 「穴（極）」と「ネジ接続（端子）」の両方の機能を持っている。
- 最近の住宅では標準的に使われる、最もメジャーなコンセントの一つ。
この記号を見たら、単なるマークとして覚えるのではなく、
「あ、これは洗濯機のアース線も繋げるし、PCの3本足プラグも刺さる、あの便利なコンセントだな」
と、実際のモノをイメージしてください。
AIにはできない、現場で人の安全を守る電気工事士の仕事。
このコンセント１つ正しく設置することで、漏電事故から住む人を守ることができます。
まずは図記号をマスターして、合格への第一歩を踏み出しましょう！
