【第二種電気工事士】換気扇（天井付）の図記号は？天井付と壁付の違いや試験のポイントを解説

目次非表示

まずは実力試し！過去問風 4択クイズ

第二種電気工事士の筆記試験では、図記号を正しく理解しているかが問われます。まずは、今回のテーマである器具の図記号を選べるかチェックしてみましょう。

問題：

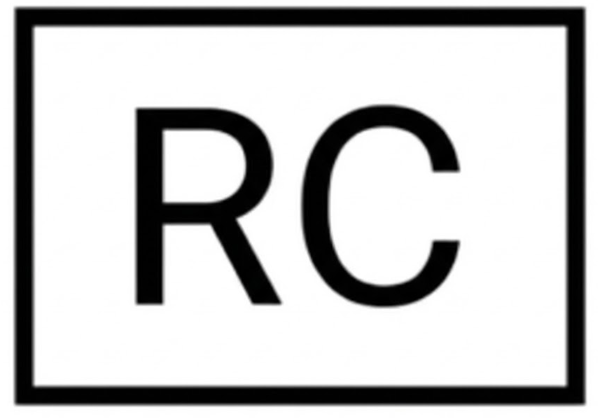

屋内配線図において、「換気扇（天井付）」を示す図記号として、正しいものはどれでしょう？

正解は……

「3」 番です！

正解できた方も、迷ってしまった方も、なぜその形なのか「理由」を知ることで記憶定着率がグッと上がります。

ここからは、間違えやすい「壁付」との違いや、実務で役立つ知識を深掘りしていきましょう。

電気工事士の勉強を始めると、似たような図記号が多くて混乱してしまいますよね。

今回は、住宅やオフィスで必ず設置される**「換気扇（天井付）」**について解説します。

特に、これから手に職をつけて電気工事士として活躍したいと考えている方にとって、換気扇工事は避けて通れない重要な作業の一つです。

「たかが換気扇」と思わず、現場の様子をイメージしながら覚えることで、試験の点数だけでなく、将来の「現場力」も身につけましょう！

先ほどのクイズの正解について、詳しく見ていきましょう。

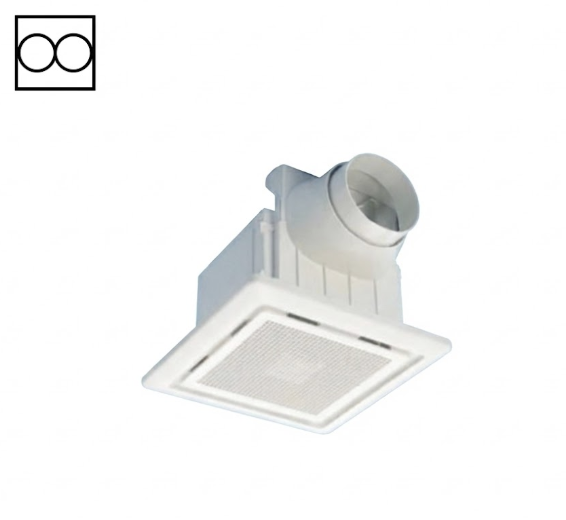

配線図問題で以下の記号が出てきたら、これが**「換気扇（天井付）」**です。

正解：換気扇（天井付）

ご提示いただいた画像の通り、四角い枠の中に、ファンを表す2つの円が描かれているのが特徴です。

とイメージすると覚えやすいです。天井に埋め込むタイプの換気扇は、本体が箱型（四角）をしていることが多いので、その形状がそのまま記号になっていると考えてください。

ここで一番のひっかけポイントとなるのが、クイズの選択肢1にあった**「壁付換気扇」**との区別です。

試験ではどちらが出ても即答できるように比較して覚えましょう。

**「天井は四角、壁は丸」**というキーワードを頭の片隅に入れておくだけで、迷うことがなくなります。

筆記試験の配線図問題や、実際の工事現場では、換気扇単体で配線することはまずありません。

「換気扇を便利に使うためのスイッチ」とセットで出題されることが非常に多いです。この組み合わせ（定石）を覚えましょう。

図記号： ●の中にH （または黒丸のスイッチ記号）
理由： 換気扇の音は静かなものも多く、「消し忘れ」を防ぐために、OFFの時にスイッチのランプが光る（場所がわかる）、またはONの時に赤く光る（パイロットランプ）機能がついたスイッチがよく使われます。

図記号： ●の中にD
理由： トイレや浴室などでよく使われます。「スイッチをOFFにしても、数分間はファンが回り続け、その後自動で止まる」スイッチです。臭気や湿気を完全に排出するために必須の機能です。

【試験対策のポイント】

配線図を見て、トイレや浴室のエリアに**「D（遅れスイッチ）」があったら、その配線の先には必ず「換気扇」**がつながっています。このパターンを覚えておくと、複線図の問題が解きやすくなります。

「ホワイトカラーからブルーカラーへの転職」を考えているあなたにとって、実際の作業内容は気になるところですよね。

天井付換気扇の工事は、「電気工事」と「ダクト工事（空調）」の交差点です。

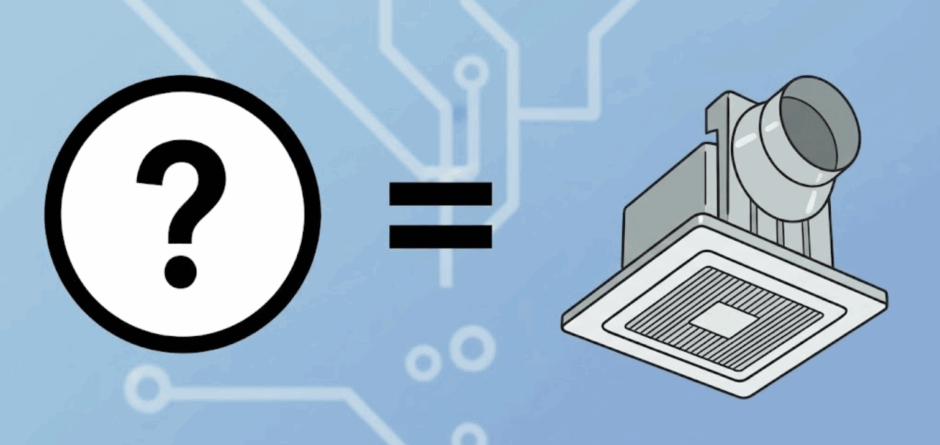

天井裏での作業：ご提示いただいた写真の換気扇には、右上に丸い筒のような排気口がついています。ここに「アルミダクト」というジャバラ状の管を接続し、外のウェザーカバー（排気口）まで空気を送る道を作ります。
電線の接続：VVFケーブル（平たい電線）を本体に差し込んで電気を供給します。
実は需要が絶えない：換気扇はモーター製品なので、10年〜15年で寿命が来て異音がしたり動かなくなったりします。そのため、新築だけでなく「交換工事」の依頼が非常に多いのが特徴です。
