この記事でわかること
・波付硬質合成樹脂管（FEP）は地中埋設工事専用の強くて曲がる保護管である
・試験で最も狙われる「中に入れる電線はケーブル限定（IV線は不可）」というルール
・配線図記号の読み方やPF管・CD管との違いなど、合格に直結する知識
電気工事士の試験勉強を進めていると、普段の生活では聞き慣れない材料がたくさん登場して戸惑うことがありますよね。
今回解説するのは、地中埋設工事（地面の下に電線を通す工事）で主役となる 波付硬質合成樹脂管（FEP） です。
名前が長くて難しそうに見えますが、試験で問われるポイントは実は決まっています。
特に 「絶縁電線を使ってはいけない」 というルールは、試験の引っかけ問題として超頻出です。
この記事では、第一種・第二種電気工事士を目指すあなたのために、FEPの特徴から試験対策、現場での実用知識までを肉厚に徹底解説します。

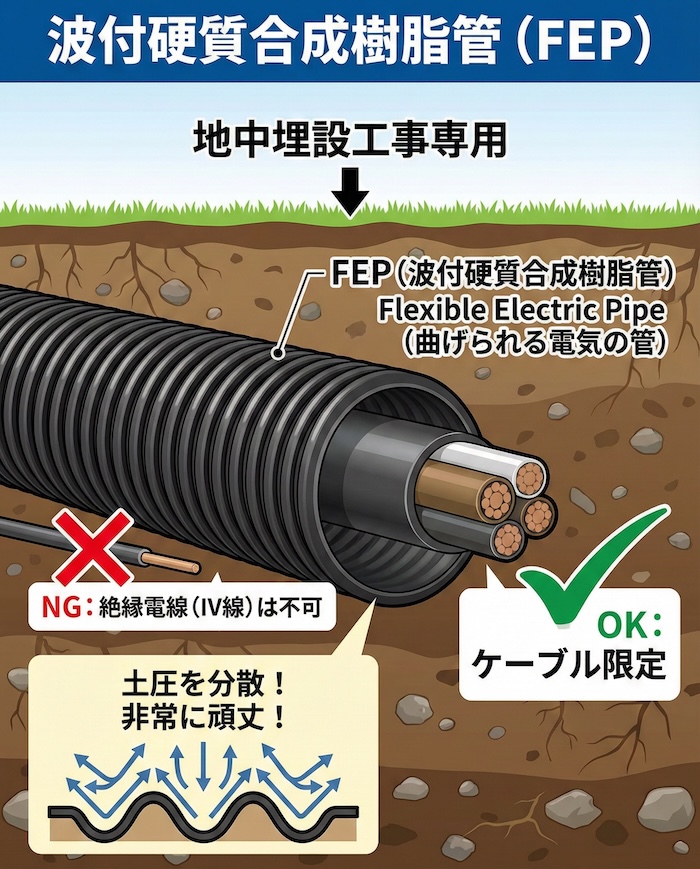

1. 波付硬質合成樹脂管 (FEP) とは？
まずは、この材料がどんなものなのか、名称と見た目を確実に覚えましょう。
正式名称：波付硬質合成樹脂管（なみつき こうしつ ごうせい じゅし かん）
略称：FEP（エフイーピー）
主な用途：地中埋設工事（地面の中に電線を通すとき）
FEPという略称は Flexible Electric Pipe（曲げられる電気の管） の頭文字から来ています。
その名の通り、硬いプラスチックでできていながら、ジャバラ状の波型加工がされているため、自由に曲げることができるのが最大の特徴です。

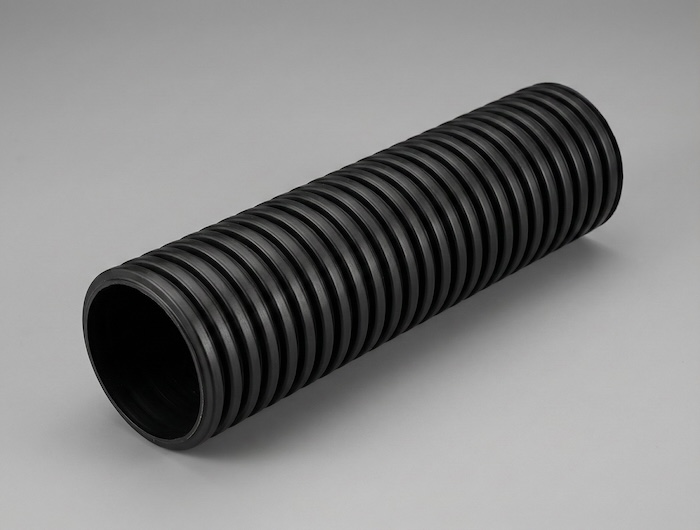

見た目の特徴
色は 黒色 が一般的です。
表面がデコボコと波打っており、この形状のおかげで上からの圧力（土圧）を分散させることができます。
そのため、土の中に埋めても潰れにくく、非常に頑丈です。
2. 【試験超頻出】絶対に覚えるべき2つの鉄則
電気工事士試験において、FEPに関して覚えるべきことはシンプルですが、ここを間違えると命取りになります。
以下の2点を必ず暗記してください。
鉄則1：用途は「地中埋設」
FEPは基本的に 地中埋設（管路式） で使用します。
屋内配線で使われるPF管やCD管とは役割が明確に違います。「地面の下の工事＝FEP」とイメージしてほぼ間違いありません。
鉄則2：中身は絶対に「ケーブル」！
これが 最も重要な試験ポイント です。
FEPの中に通してよいのは 「ケーブル（CVケーブルなど）」 だけです。
「絶縁電線（IV線）」を通すことは禁止されています。
なぜ「絶縁電線」はNGなのか？
管の中に入れるなら、被覆が薄い絶縁電線でもいいじゃないか と思うかもしれません。しかし、これには明確な理由があります。
- 水の影響地中に埋設された管の中には、結露や継ぎ目からの浸水で水が溜まることがあります。絶縁電線は水に浸かり続けることを想定した耐水性がケーブルほど高くありません。
- 保護能力絶縁電線は被覆が一層しかなく、ケーブル（絶縁体＋シースの二重構造）に比べて強度が弱いです。長い地中管路を通す際の摩擦で傷つく恐れがあります。
試験の正誤判定問題（不適切なものを選べ、など）では、さらっと 「波付硬質合成樹脂管の中にIV線（600Vビニル絶縁電線）を収めて施工した」 という選択肢が出てきます。
これは 明確な違反（バツ） です。
「FEPにはケーブル！」 とセットで覚えてください。
3. 配線図記号の攻略法
筆記試験の配線図問題では、FEPは記号そのものではなく、配線の横に文字で表記されます。

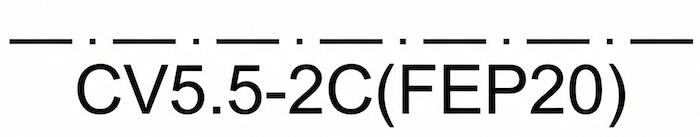

表記例：
———- CV 5.5-2C (FEP30) ———-
地中配線を表す 一点鎖線 などのルート上に、カッコ書きで (FEP) と書かれます。
数字がついている場合（例：FEP30）は、管の太さ（内径）を表しています。
試験対策としては、配線図を見て (FEP) という文字を見つけたら、
「ここは地中だな」
「電線はケーブルじゃないといけないな（IV線なら間違いだな）」
と瞬時に判断できることが重要です。

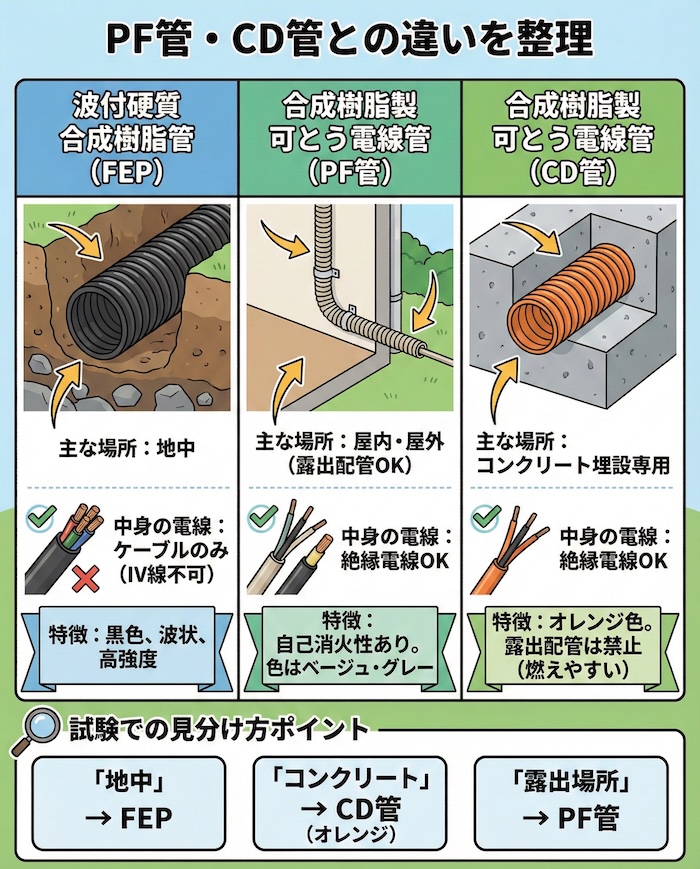

4. PF管・CD管との違いを整理
よく混同される他の合成樹脂管との違いを表で整理しました。試験でも比較されます。
【波付硬質合成樹脂管（FEP）】
・主な場所：地中
・中身の電線：ケーブルのみ
・特徴：黒色、波状、高強度
【合成樹脂製可とう電線管（PF管）】
・主な場所：屋外・屋内（露出配管OK）
・中身の電線：絶縁電線OK
・特徴：自己消火性あり。色はベージュやグレーが多い
【合成樹脂製可とう電線管（CD管）】
・主な場所：コンクリート埋設専用
・中身の電線：絶縁電線OK
・特徴：オレンジ色。燃えやすいため露出配管は禁止
試験での見分け方：
「地中」 とあったら FEP
「コンクリート」 とあったら CD管（オレンジ）
「露出場所」 とあったら PF管

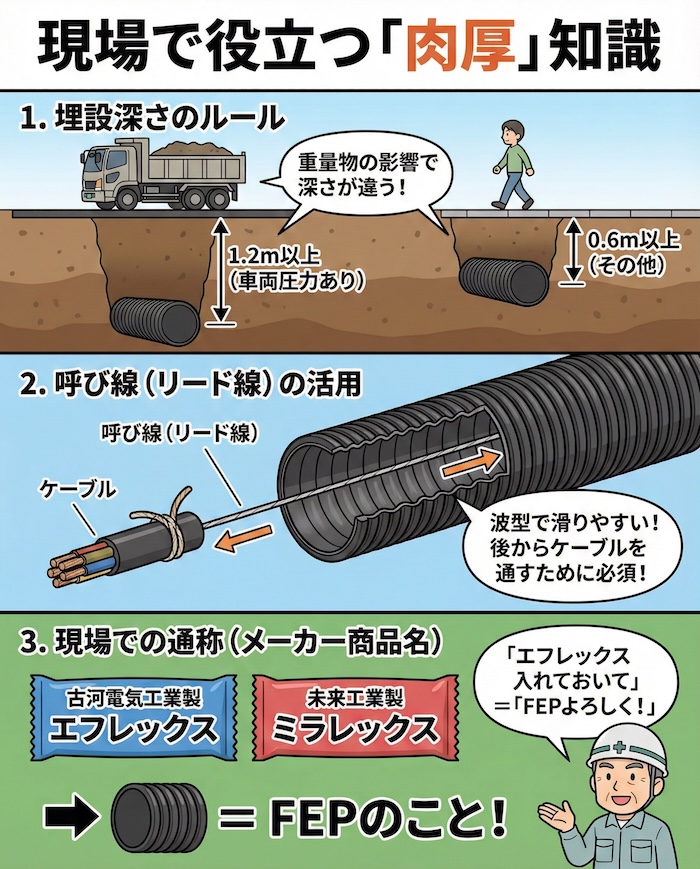

5. 現場で役立つ「肉厚」知識
試験には出にくいですが、実務や理解を深めるための補足情報です。
埋設深さのルール
FEPを使って地中に埋める場合、どのくらいの深さに埋める必要があるかも決まっています。
・車両などの重量物の圧力を受ける場所：1.2m以上
・その他の場所：0.6m以上
呼び線（リード線）の存在
地中に埋めた長いFEPの中に、後からケーブルを通すのは大変です。
そのため、施工時にはあらかじめ細い針金やロープ（呼び線と言います）を管の中に通しておきます。
ケーブルを通すときは、この呼び線にケーブルを結びつけ、反対側から引っ張り出します。FEPの内側が波打っているのは、このときにケーブルとの摩擦を減らして滑りやすくする効果もあります。
現場での通称
現場では正式名称よりも、メーカーの商品名で呼ばれることがよくあります。
・古河電気工業製：「エフレックス」
・未来工業製：「ミラレックス」
先輩が「エフレックス入れておいて」と言ったら、「FEPのことだな」と理解しましょう。
まとめ
電気工事士試験における 波付硬質合成樹脂管 (FEP) のポイントをおさらいしましょう。
- 名称は FEP、黒くて波打った硬い管。
- 用途は 地中埋設 工事。
- 管内には ケーブル を通す。（絶縁電線は絶対NG！）
- 配線図では地中配線の線上に (FEP) と書かれる。
特に 「木造住宅で金属管がNG」 のルールと同様に、 「FEPに絶縁電線はNG」 の組み合わせは、試験官が好む引っかけ問題の定番です。
このルールさえ知っていれば、自信を持って正解を選べるようになります。
地中の見えない場所で、電気の大動脈（ケーブル）をがっちり守る力持ち、それがFEPです。このイメージを持って試験に臨んでください！
