この記事でわかること
・露出形スイッチボックスの役割と、埋込形やアウトレットボックスとの試験的な違い
・筆記試験で頻出の「金属製」と「合成樹脂製」の特徴、適合する管、アースの要否
・実務や技能試験でも役立つ、露出配管工事における材料選定と施工の基礎知識
電気工事士の試験勉強を進めていると、似たような名前の「ボックス」がいくつも登場して混乱してしまうことはありませんか？
今回は、添付画像の教材にも登場する重要材料、【露出形スイッチボックス】について詳しく解説します。
筆記試験の「写真鑑別」で頻出の材料でありながら、実務でも工場やガレージ、リフォーム工事などで頻繁に使用されます。「ただの箱」と侮っていると、材質による施工ルールの違いや、他のボックスとの区別で失点してしまう可能性があります。
この記事では、この材料について、試験合格に必要な知識を余すことなく「肉厚」に徹底解説します。
目次 非表示

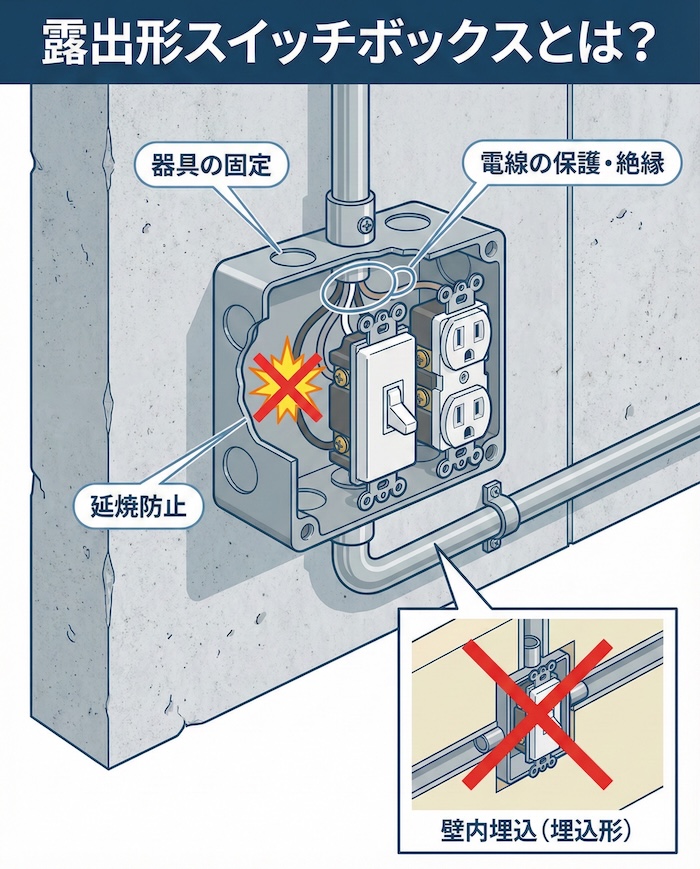

1. 露出形スイッチボックスとは？
露出形スイッチボックスとは、その名の通り、壁や天井の表面に【露出】させて取り付ける、スイッチやコンセント用の取付枠（兼外箱）のことです。
通常、一般住宅のスイッチやコンセントは壁の中に埋まっています。あれは「埋込形スイッチボックス」を使用しています。しかし、コンクリート打ちっぱなしの壁や、工場、倉庫、あるいはリフォームで後からコンセントを増設したい場合、壁に穴を掘るのは大変です。
そこで、壁の表面に配管（電線管）を這わせ、その端末にこのボックスを取り付けて、スイッチやコンセントを設置するのです。
主な役割
・器具の固定：スイッチやコンセントなどの配線器具をしっかりと固定する。
・電線の保護：接続部分（結線部）を箱の中に収め、外傷やほこりから守る。
・絶縁・延焼防止：万が一のショートやスパークが外に漏れないようにする。

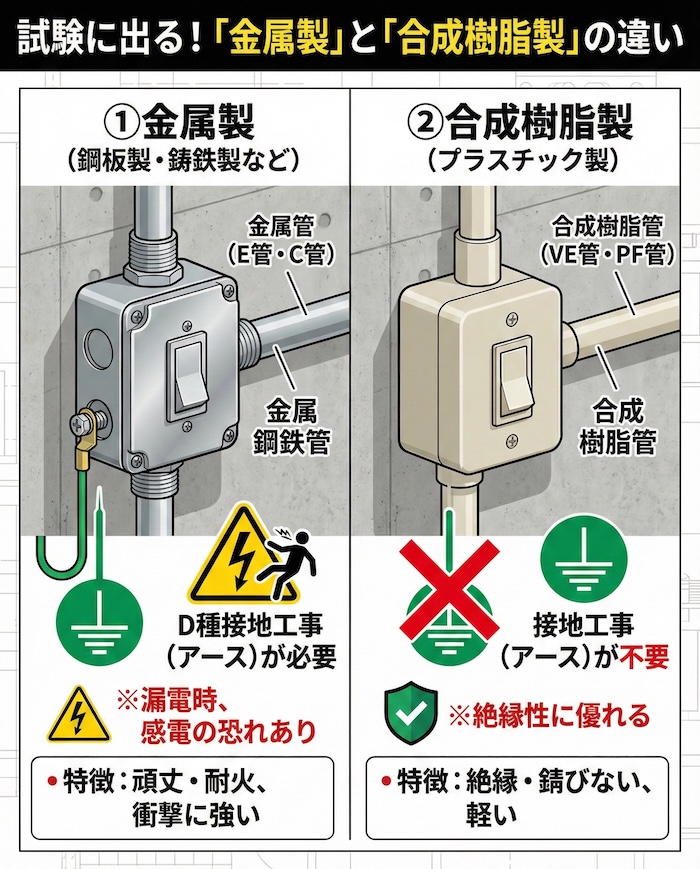

2. 試験に出る！「金属製」と「合成樹脂製」の違い
電気工事士試験で最も重要なのが、「材質による違い」を理解することです。

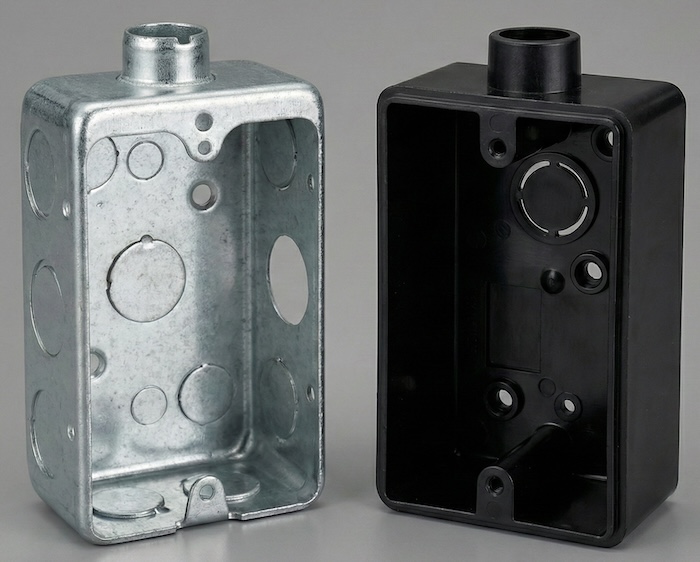

添付画像にもある通り、露出形スイッチボックスには、大きく分けて「金属製」と「合成樹脂製（プラスチック製）」の2種類があります。それぞれの特徴と、試験で問われるポイントを見ていきましょう。
① 金属製（鋼板製・鋳鉄製など）
昔からある頑丈なタイプです。亜鉛メッキなどが施されており、銀色をしていることが多いです。添付画像の左側の写真がこれにあたります。
・特徴
衝撃に強く頑丈です。ぶつかっても壊れにくいので、台車が行き交う工場や倉庫、ガレージなどに適しています。また、金属なので燃えにくく耐火性が高いのも特徴です。
・適合する電線管
主に「金属管」と接続します。
ねじなし電線管（E管）や薄鋼電線管（C管）などが該当します。
・試験のポイント（重要）
金属製ボックスを扱う上で最も重要なルールは【接地工事（アース）】です。
金属は電気を通すため、万が一中の電線が漏電した際、ボックスに触れた人が感電する恐れがあります。そのため、原則として【D種接地工事】を施す必要があります。
※ただし、乾燥した場所で対地電圧150V以下などの条件を満たす場合は省略可能です。
② 合成樹脂製（プラスチック製）
近年主流になりつつある、樹脂で作られたタイプです。ベージュやグレー、ホワイトなどの色があります。添付画像の右側の写真がこれにあたります。現場ではPVRなどの名称で呼ばれることもあります。
・特徴
絶縁性（電気を通さない性質）に優れており、軽くて錆びないのが特徴です。
・適合する電線管
主に「合成樹脂管」と接続します。
硬質塩化ビニル電線管（VE管）や合成樹脂製可とう電線管（PF管・CD管）などが該当します。
・試験のポイント（重要）
絶縁体であるため、【接地工事（アース）が不要】です。
これが金属製との最大の違いであり、試験でもよく問われるポイントです。木造住宅の改修や、湿気のある場所などで重宝されます。

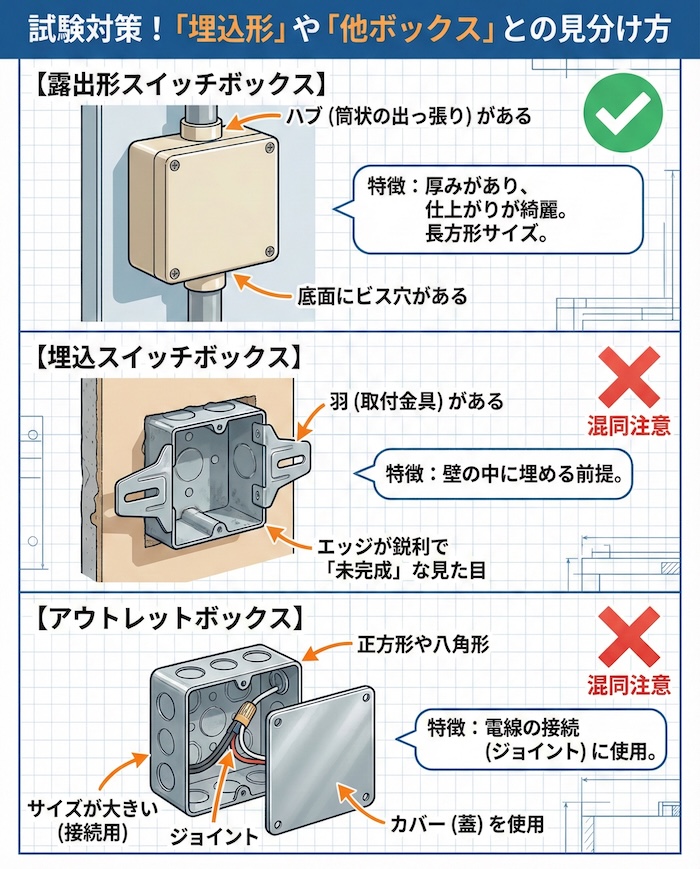

3. 「埋込形」や「他ボックス」との見分け方（鑑別対策）
筆記試験の第1問から第10問あたりで出題される「写真鑑別」では、似たようなボックスが並びます。
もっとも間違えやすいのが「埋込スイッチボックス（鉄ボックス）」や「アウトレットボックス」との混同です。
ここで見分けるポイントを整理します。
露出形スイッチボックスの特徴
・全体的に箱のような厚みがあり、塗装や成形が綺麗。
・側面の上や下に、パイプを接続するための筒状の出っ張り（ハブ）が最初からついていることが多い。
・壁にペタッと貼り付けるためのビス穴が、ボックスの底面にある。
・スイッチやコンセントのプレートと同じくらいの長方形サイズである。
埋込スイッチボックスの特徴
・壁の中に埋めるため、ボックスの側面に「羽のような出っ張り（取付金具）」が付いている場合がある。
・金属スタッド（壁の骨組み）に取り付けるための独特な金具が付いていることがある。
・露出形に比べて、エッジが鋭利で「未完成」な見た目をしている（壁の中に隠れる前提のため）。
アウトレットボックスの特徴
・正方形や八角形をしている。
・スイッチを取り付けるというよりは、電線の接続（ジョイント）に使われるため、サイズが大きい。
・通常は「カバー（蓋）」を付けて使用する。
試験等の写真で「きれいに塗装されている」「角が丸みを帯びている」「パイプをつなぐ口がはっきり見える」場合は、露出形スイッチボックスである可能性が高いです。

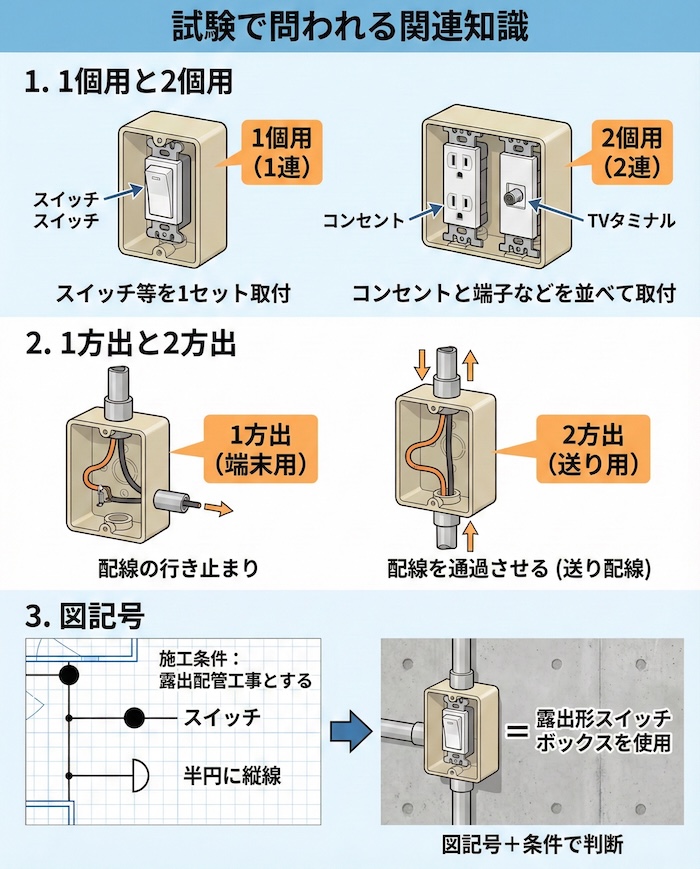

4. 試験で問われる関連知識
この材料に関連して、以下のような知識もセットで問われることがあります。
1個用と2個用
サイズによって「1個用（1連）」と「2個用（2連）」があります。
1個用はスイッチ等を1セット取り付け、2個用は横に広く、コンセントとテレビ端子などを並べて取り付ける場合に使用します。
1方出と2方出
パイプをつなぐ穴（ハブ）の数にも種類があります。
・1方出：片側だけ穴がある。配線の行き止まり（端末）に使う。
・2方出：両側に穴がある。配線を通過させて送り配線をする場合に使う。
まとめ
露出形スイッチボックスは、電気工事士試験において基本中の基本となる材料です。
- 用途：コンクリート壁など、壁の中に配線できない場所で使う。
- 金属製：頑丈だが、原則アースが必要。金属管とセットで使う。
- 樹脂製：錆びない、アース不要。VE管やPF管とセットで使う。
- 見分け方：厚みがあり、仕上がりが綺麗。埋込用のような「羽」がない。
この4点を押さえておけば、筆記試験の鑑別問題は怖くありません。
特に【金属製＝アースが必要（感電防止）】という知識は、法令問題や施工方法の問題でも繰り返し問われる電気工事士の安全の基本です。
実際の現場でも頻繁に使用する材料ですので、写真と名称を一致させて、自信を持って試験に臨んでください。
