記事を読む前に！実践・過去問チャレンジ
今回紹介する器具は、目に見えない電気の危険から建物や人を守るための重要なセンサーです。
まずは現在の実力をチェックしてみましょう。第二種電気工事士の筆記試験（配線図問題）において、以下の問いに正解できるでしょうか。
【問題】
次の図記号１〜４のうち、「漏電警報器」を示すものはどれでしょう？
- [ 画像：四角形の中に「BE」 ]
- [ 画像：円の中に「Yのような記号（継電器）」と、傍記「G」 ]
- [ 画像：円の中に「A」 ]
- [ 画像：円の中に「E」 ]
答えは決まりましたか？
正解がどれか、そしてなぜその記号になるのか。
これから未経験で電気業界へ飛び込もうとしている方に向けて、単なる記号の暗記ではなく、現場でどのような機器として設置されているのかを含めて解説します。
1. ズバリ、この図記号は何？
先ほどのクイズの答え合わせです。
配線図記号で「漏電警報器」を表すのは以下のものです。
[ 画像：円の中に「Yのような記号（継電器）」と、傍記「G」 ]答えは、選択肢の 2 でした。
覚え方のコツ
図記号の横にあるアルファベット 「G」 に注目してください。
これは、Ground（グラウンド／大地・アース）の頭文字 G と覚えましょう。
電気が大地（Ground）に漏れてしまうこと＝「地絡（ちらく）」や「漏電」と言います。
この地絡（G）を検知するから、記号にGが付いているのです。
他の選択肢との違い
試験でよく出る似たような記号との違いを整理しておきましょう。
- 選択肢1（四角にBE）：過負荷保護付漏電遮断器（Breaker Electric-leakage）
- こちらは漏電した瞬間に電気を「バチン！」と遮断するブレーカーです。
- 選択肢2（丸にG）：漏電警報器
- こちらは漏電しても電気を止めず、「音や光で知らせる」だけの装置です。
- 選択肢3（丸にA）：自動点滅器（Automatic）
- 暗くなると自動で点灯するスイッチです。
- 選択肢4（丸にE）：接地極（Earth）
- アース端子などの記号に使われます。
2. 漏電警報器の仕組みと「あのドーナツ型」の部品
添付画像の解説にもある通り、漏電警報器は単体で動くものではありません。
セットで必ず出てくる重要なパーツがあります。それが「零相変流器（ZCT）」です。

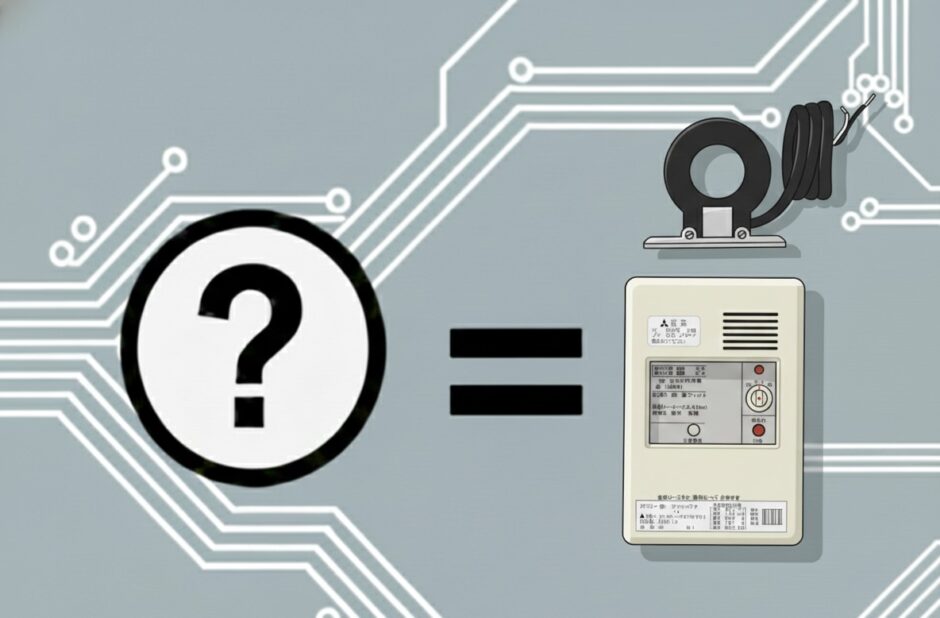

画像の右上にある黒いドーナツのような形をした部品を見てください。
地絡（漏れ）電流を検知し、警報を発する装置です。写真上部の器具は零相変流器です。
このドーナツ（零相変流器／ZCT）の中に配線を通すことで、行きと帰りの電流のバランスを常に監視しています。
もしバランスが崩れたら「どこかで漏れてるぞ！」と判断し、下の本体（受信機）に信号を送って警報を鳴らす仕組みです。
試験では「この写真の器具の名称は？」と、ドーナツ型のZCT単体の写真が出題されることもあります。「ZCT＝漏電を見つけるセンサー」とセットで覚えておきましょう。
3. なぜ「遮断」せずに「警報」なのか？
ここで一つ疑問が湧きませんか？
「漏電しているなら、ブレーカー（BE）のようにすぐに電気を切ったほうが安全じゃないの？」
実は、現場には「すぐに電気が止まると困る場所」が存在します。
現場での活用シーン
例えば、火災時に放水するための「消火栓ポンプ」の配線などで漏電警報器は使われます。
もし火事の最中に少し漏電したからといって、ブレーカーが落ちてポンプが止まってしまったらどうなるでしょうか？火が消せなくなり、もっと大きな被害に繋がりますよね。
そのため、
「危険だけど、今は電気を止めないで！でも漏電していることは管理者に知らせて！」
という特殊なニーズがある場所では、遮断器ではなく、あえて「漏電警報器」を選定するのです。
こうした設計者の意図（インテント）を理解することは、電気工事士として図面を読む上で非常に重要です。
施工・実務でのポイント
将来現場に出たとき、このZCT（ドーナツ型のセンサー）を取り付ける際に注意することがあります。
それは「接地線（アース線）も一緒に通してはいけない」という点です。
電路の電流だけを監視しなければならないのに、アース線まで通してしまうと正しく漏電を検知できません。
（※詳しい施工方法は実技や現場研修で学びますが、頭の片隅に置いておくと良いでしょう）
まとめ
- 漏電警報器の図記号は、丸に G （GroundのG）。
- ZCT（零相変流器） というドーナツ型のセンサーとセットで使われる。
- ブレーカーと違い、電気を遮断せずに 警報だけ を出す。
- 消火設備など、電源を簡単に切りたくない重要な回路に使われる。
「記号のG」を見たら、「ここは電気を止めたくない重要な回路なんだな」と推測できるようになれば、あなたはもう立派な電気工事士の視点を持っています。
現場の安全を守るプロフェッショナルへの第一歩。
まずはこの一問を確実に正解して、合格へ近づきましょう。
