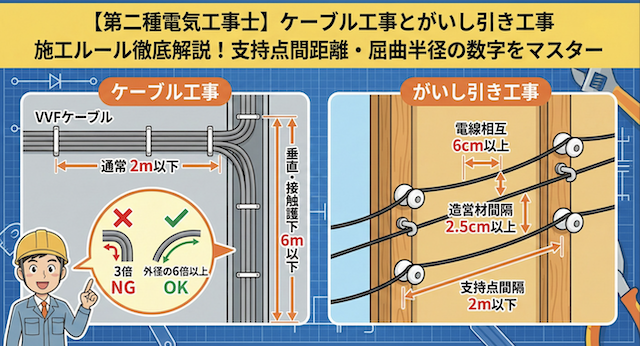

【第二種電気工事士】試験に出る「ケーブル工事・がいし引き工事」の施工ルールをマスターしよう

電気工事士の試験において、最も身近であり、かつ頻出のテーマが「ケーブル工事」です。

VVFケーブルなどを用いた工事は、実際の現場でも多用されるため、試験では細かい数字（距離や倍率）まで正確に覚えているかが問われます。

今回は、過去問を題材に、ケーブル工事の「支持点間距離」「屈曲半径」のルール、そして「がいし引き工事」の決まり事について解説します。

似たような数字が多くて混乱しやすい部分ですが、整理して覚えれば確実な得点源になります。

まずは、実力を確認するために以下の問題に挑戦してみましょう。

目次非表示

記事を読む前に！実践・過去問チャレンジ

低圧屋内配線で、600Vビニル絶縁ビニルシースケーブルを用いたケーブル工事の施工方法として、適切なものは次のうちどれか。

「普段の支持点間距離は2mだったはずだけど、6mでいいの？」

「ケーブルを曲げる時は何倍だったっけ？」

と迷われた方もいるかもしれません。

この問題は、原則のルールだけでなく「例外」や「やってはいけないこと（NG施工）」を正しく理解しているかを問う良問です。

それでは、正解と詳しい解説を見ていきましょう。

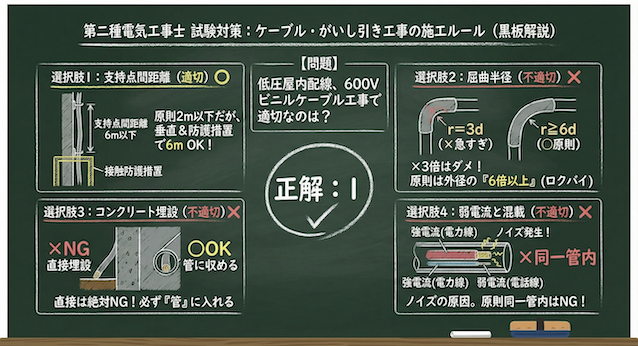

この問題の正解は、 1 です。

なぜ「1」が適切なのか、そしてなぜ他の選択肢が間違いなのか、それぞれのルールを深掘りします。

通常、ケーブルを造営材（柱や壁など）に取り付ける際、支持点（ステップルなどで固定する箇所）の距離は 2m以下と決められています。

しかし、以下の条件が揃った場合に限り、 6m以下まで広げることが許されています。

・ケーブルを垂直に取り付けること

・接触防護措置（人が触れないような対策）が施されていること

今回の選択肢1は、まさにこの「垂直かつ接触防護措置あり」のケースに当てはまるため、6mとしても「適切」となります。マンションのパイプシャフト（EPS）内などをイメージすると分かりやすいでしょう。

ケーブルを曲げる際、急激に曲げすぎると中の電線や被覆を傷つけてしまいます。そのため、「屈曲部の内側の半径（曲げ半径）」には決まりがあります。

・原則：ケーブル外径の 6倍以上

選択肢2では「3倍」として曲げていますが、これでは急角度すぎてケーブルに負荷がかかるため不適切です。

「6倍（ロクバイ）」という数字は試験で非常によく出るので、必ず暗記しましょう。

ケーブル工事において、コンクリート壁の中に直接埋め込むことは禁止されています。

コンクリートに埋め込む場合は、後から電線を交換できるように、あるいはコンクリートのアルカリ性や物理的圧力から守るために、必ず「金属管」や「合成樹脂管（PF管など）」などの管に収める必要があります。

電力線（強電流）と電話線などの弱電流電線を同じ管に入れると、誘導ノイズなどの悪影響が出る恐れがあります。原則として、これらを同一の管に収めることは不適切です。

今回の問題はケーブル工事でしたが、同じ「配線工事」のカテゴリで比較されやすいのが「がいし引き工事」です。

こちらも数字が試験によく出ますので、セットで覚えてしまいましょう。

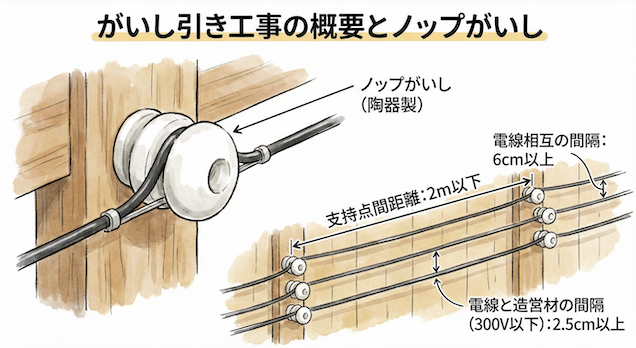

がいし引き工事とは、陶器製の「がいし（碍子）」を使って電線を造営材から浮かせて配線する方法です。

がいし引き工事で覚えるべき数字は、以下の3つだけです。

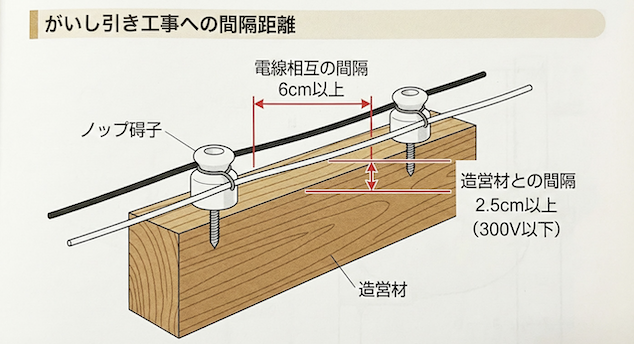

電線の支持点間距離造営材の側面に沿って取り付ける場合： 2m以下（ケーブル工事の原則と同じ「2m」です）
電線相互の間隔（電線と電線のあいだ）6cm以上
電線と造営材の間隔（電線と壁のあいだ）使用電圧300V以下の場合： 2.5cm以上（雨線外や300V超の場合は数値が変わりますが、まずはこの基本数値を覚えましょう）
