記事を読む前に！実践・過去問チャレンジ
まずは実力試しです。第二種電気工事士の試験問題（配線図）において、以下の問いに正解できるかチェックしてみましょう。
【問題】
次の図記号１〜４のうち、「接地極付コンセント」を示すものはどれでしょう？
- [図記号：半円]
- [図記号：半円に「E」の添字]
- [図記号：半円に「ET」の添字]
- [図記号：半円に「LK」の添字]
答えは決まりましたか？
「E」と「ET」…似ているようで、現場での役割は全く違います。
正解がどれか、なぜその答えになるのか、これから詳しく解説していきます。
自信を持って答えられた方も、少し迷った方も、このまま読み進めて「確実に１点取れる知識」にしてしまいましょう！
電気工事士の勉強をしていると、コンセントの記号に色々なアルファベットがくっついていて混乱することがありませんか？
特に、これから電気業界へ挑戦しようとしている方にとって、普段何気なく使っているコンセントにこれほど種類があるとは驚きかもしれません。
今回は、配線図問題で頻出の「アース（接地）に関連するコンセント」について解説します。
AI技術がどれだけ進化しても、現場で安全を守るための「アース工事」は、人の手でしか行えない重要な仕事です。
図記号と役割、そして現場でのリアルな見分け方をセットで覚えて、試験の得点源にしてしまいましょう！
1. ズバリ、この図記号は何？
先ほどのクイズの答え合わせです。
「接地極付コンセント」を表す記号はどれでしょうか？
正解：2. [図記号：半円に「E」の添字]
JIS C 0617 等の規格に基づき、コンセント（半円）の横に 「E」 と書かれているものが正解です。
この「E」は EARTH（アース＝接地） の頭文字です。
画像で確認する「接地極」の正体
ご提示いただいた画像の解説にある通り、実物は以下の特徴を持っています。
- 形状： 通常の2つの穴（刃受）の下に、笑った口のような「半円形の孔」が開いています。
- 役割： ここにアースピン付きのプラグを差し込むことで、漏電した際に電気を地面に逃がし、感電を防ぎます。
単なる穴に見えますが、この奥には金属のバネが入っており、アース線とつながっています。
2. 試験の合否を分ける！「E」と「ET」の決定的な違い
試験で最も引っかけ問題として出やすいのが、「接地極（E）」と「接地端子（ET）」の違いです。ここを整理できていないと点数を落としてしまいます。
① 接地極付コンセント（記号：E）
- 読み方： せっちきょく・つき
- 特徴： プラグを「差し込むだけ」でアースが接続されるタイプ。
- 構造： コンセントの表面に、アースピン用の「穴」がある。
- 用途： PCの電源コード、最近の冷蔵庫など（3本足のプラグ）。
② 接地端子付コンセント（記号：ET）
- 読み方： せっちたんし・つき（TはTerminalの頭文字）
- 特徴： アース線を「ネジやフタの中でつなぐ」タイプ。
- 構造： コンセントの下に、アース線をつなぐための「フタ（端子）」がついている。
- 用途： 洗濯機、温水洗浄便座、電子レンジなど（緑色のアース線が出ている家電）。

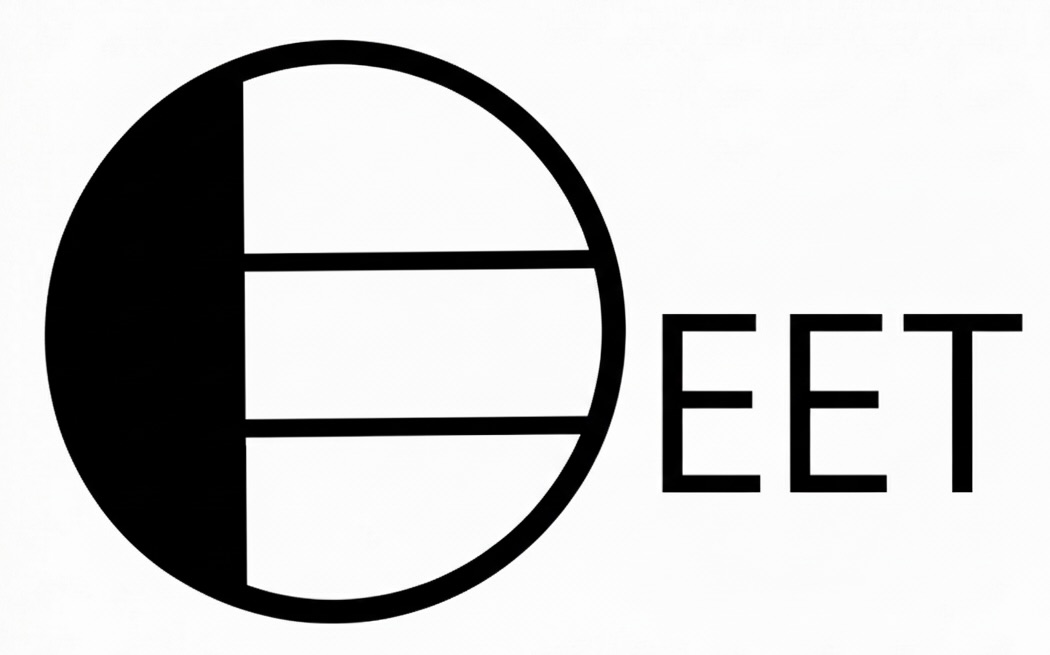

③ 接地極付・接地端子付コンセント（記号：EET）
- 特徴： 最強のハイブリッド。穴（E）もあり、端子（ET）もあるタイプ。
- 現場の主流： 最近の住宅（特にキッチンやリビング）では、どちらの家電が来てもいいように、この「EET」タイプが標準的に使われています。
【覚え方のコツ】
- E = Earth（アースの穴だけ）
- ET = Terminal（ターミナル＝端子をつなぐ場所がある）
3. 実際の現場ではどこに使われている？
これから現場に出る方へ、実際の施工シーンでの「接地極付コンセント」の使われ方を紹介します。
エアコンのコンセント
部屋の上の方についているエアコン用コンセントを見てみてください。ほぼ100%、この「接地極付（または接地端子付）」が使われています。エアコンは室外機が雨に濡れる可能性があり、漏電リスクが高いため、アース工事が義務付けられています（内線規程）。
ＩＴ・オフィス環境
オフィスビルでは、パソコンやサーバーなどのOA機器を多用します。これらはノイズ対策や感電防止のために3本足のプラグ（アースピン付き）が主流です。そのため、オフィスの床や壁にあるコンセントは、ほとんどがこの「E」マーク付きの接地極付コンセントです。
リフォーム・改修工事での需要
古い団地や戸建て住宅では、まだアースのない昔ながらの2穴コンセントが多く残っています。
しかし、最新の家電（食洗機やIHなど）はアースが必要です。「アースがないから工事してほしい」という依頼は非常に多く、コンセントを交換し、アース線を引っ張ってくる工事は、電気工事士の腕の見せ所です。
まとめ
- 図記号 コンセント＋E は 接地極付コンセント。
- 特徴は、プラグの穴の下にある 半円形の穴。
- 「E（穴だけ）」 と 「ET（端子付き）」 の違いを明確にするのが合格への近道。
たかがコンセントの穴ひとつですが、そこには「利用者の命を守る」という重要な機能が備わっています。
「あ、この記号はあの形だな」と実際のモノと図記号がリンクするようになれば、試験合格はもう目の前です。そしてその知識は、AIには代われない、現場で頼られる技術者への第一歩となります。
