【第二種電気工事士】VVF用ジョイントボックスの図記号は？似ている記号との見分け方を解説

目次非表示

記事を読む前に！実践・過去問チャレンジ

まずは現在の理解度をチェックしてみましょう。第二種電気工事士の筆記試験（配線図問題）において、以下の問いに即答できるでしょうか。

これが解ければ、屋内配線の基本的な分岐箇所に関する問題で1点確保です。

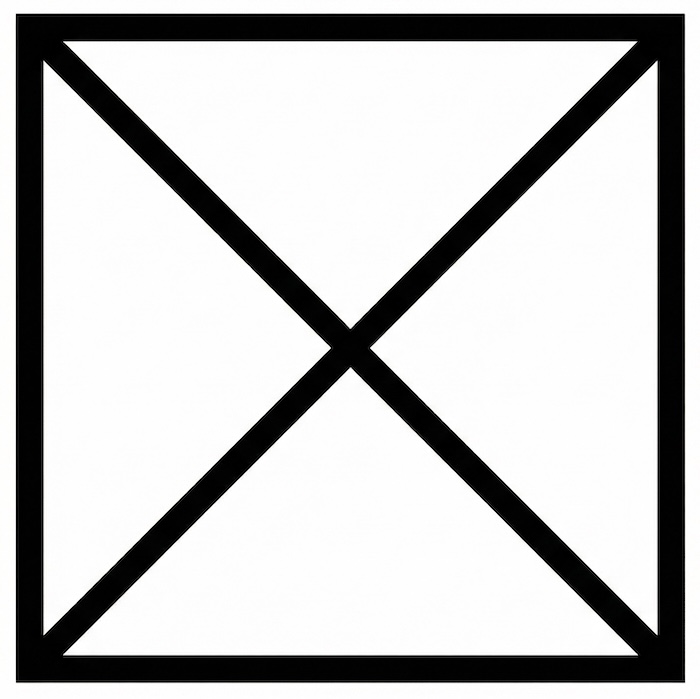

次の図記号１〜４のうち、「VVF用ジョイントボックス」を示すものはどれでしょう？

正解がどれか、そしてなぜその記号になるのか。

先ほどのクイズの答え合わせです。

配線図記号で「VVF用ジョイントボックス」を表すのは以下のものです。

[ 画像：円の中に斜線が3本引かれている図形 ]

答えは、選択肢の 2 でした。

試験でよく混同しやすいのが、選択肢3の「ただの円（○）」です。

それぞれの名称を整理しましょう。

VVF用ジョイントボックスの記号にある「斜線」は、接続するケーブル（VVFケーブル）の断面や結束のイメージと捉えると覚えやすいでしょう。

「ただの丸（アウトレットボックス）」とは違い、「専用のカバー（斜線あり）」がある、と区別してください。

この器具の役割は非常にシンプルですが、電気工事において最も重要なルールの一つを守るために存在しています。

電気工事の鉄則

電線を接続（結線）する箇所は、必ずボックス等の内部で行わなければならない。

電線同士を繋ぐとき、裸のまま天井裏に放置してはいけません。ネズミにかじられたり、ホコリが溜まって発火（トラッキング現象）したりするのを防ぐため、必ず保護ケースの中で接続する必要があります。

その保護ケースの中でも、住宅工事で最も手軽に使われるのが、このプラスチック製の「VVF用ジョイントボックス」です。

日本の住宅の屋内配線では、平たい灰色のケーブル「VVFケーブル」が標準的に使われています。このケーブル専用に設計された、安価で軽量なプラスチックのカバーだからです。

ここでは、試験勉強だけでは見えてこない「現場のリアル」をお伝えします。ソフトウェアエンジニアの方なら、システム構成図をイメージすると分かりやすいかもしれません。

家を建てている最中や、リフォーム現場の天井裏を覗くと、無数のグレーの配線が走っています。

電源という「サーバー」から、各部屋の照明やコンセントという「クライアント」へ配線を分配する際、必ずどこかで線を分岐させる必要があります。

その分岐点（ノード）となるのが、このジョイントボックスです。

試験でも実務でも、「アウトレットボックス」と「VVF用ジョイントボックス」の違いは重要です。
