電気工事士の筆記試験で避けて通れないのが「図記号」の暗記です。
今回は、配線図問題や鑑別問題で頻出の「電動機（モーター）」について解説します。
単に記号を覚えるだけでなく、「何と一緒に使われるのか？」「現場ではどうなっているのか？」を知っておくと、記憶への定着率がグンと上がりますよ！
まずは、実力試しに過去問形式のクイズに挑戦してみましょう。
目次 非表示
【まずは過去問に挑戦！】4択クイズ
問題：次の図記号のうち、「電動機（モーター）」を表すものはどれでしょう？
- Ⓗ
- Ⓖ
- Ⓜ
- Ⓛ
答えがわかりましたか？
正解と詳しい解説は、すぐ下で確認していきましょう！
1. ズバリ、この図記号は何？
さきほどのクイズの正解発表です。
「電動機（モーター）」を表す図記号は……

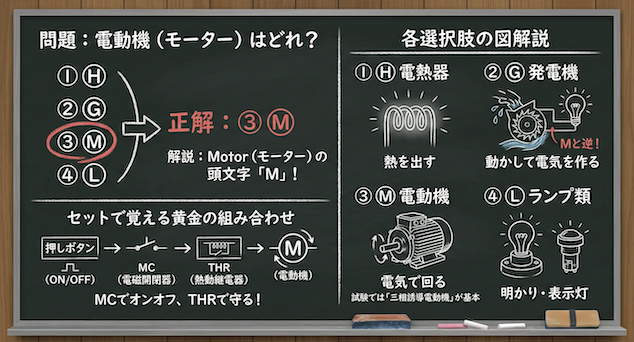

正解：3. Ⓜ
円の中に「M」と書かれているので、英語の Motor（モーター）の頭文字と覚えれば簡単ですね。
ちなみに、他の選択肢は以下の通りです。どれも試験によく出る記号なので、合わせて覚えてしまいましょう。
- Ⓗ …… 電熱器（Heater）
- Ⓖ …… 発電機（Generator）
- Ⓛ …… ランプレセプタクルやパイロットランプ（Light）など
【試験のポイント】

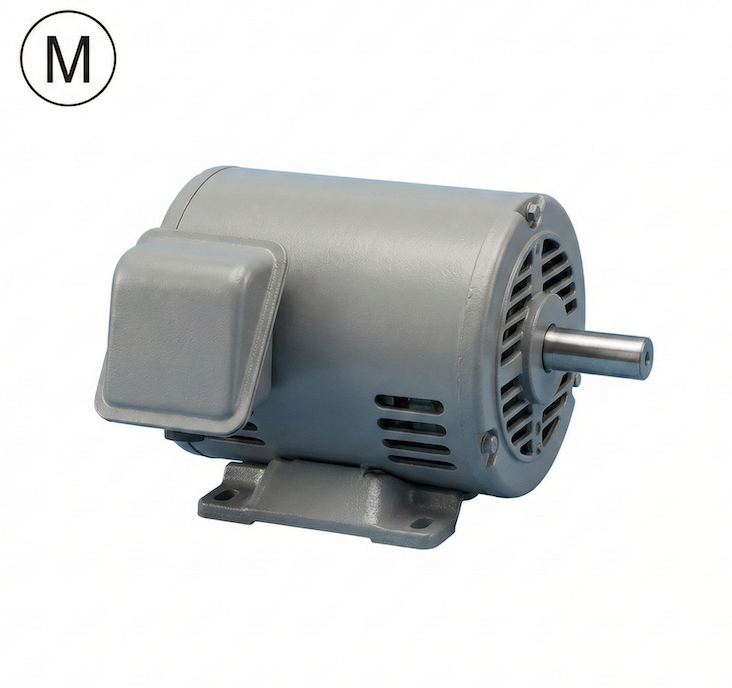

試験で写真鑑別（写真を見て名称を答える問題）が出る場合、今回ご提示いただいた画像のような「三相誘導電動機」の写真がよく使われます。
教科書的な定義：
電動機は、交流電源で軸（回転子）が磁界に誘導されて回るモーターのことです。
2. 試験によく出る！「セット」で覚える重要器具
筆記試験の配線図問題において、電動機（M）が単独で描かれることはあまりありません。
電動機を動かすためには、「スイッチを入れる」「過負荷から守る」ための機器が必ずセットになります。
「電動機といったら、これとセット！」 という黄金の組み合わせ（シーケンス制御）を覚えましょう。
① 電磁開閉器（MC / マグネットスイッチ）
電動機は大きな電流を使うため、普通の壁スイッチではなく、電気信号でオンオフできる「電磁接触器」を使います。
- 図記号： 四角の中に丸、または接点の記号
② 熱動継電器（THR / サーマルリレー）
モーターが無理をして熱くなりすぎた（過負荷）ときに、自動で回路を遮断してモーターが焼けるのを防ぐ装置です。
- 図記号： 四角の中にヒーターのようなギザギザ
③ 押しボタンスイッチ
「始動（ON）」や「停止（OFF）」を操作するボタンです。
【試験対策のコツ】
配線図を見て、「MC（電磁開閉器）」や「押しボタン」があったら、その先には必ず「Ⓜ（電動機）」がある と予測して回路を追うのがポイントです。
3. 試験でここだけは注意！ひっかけポイント
「G」と間違えないこと！
- Ⓜ (Motor) = 電気を使って動く（電動機）
- Ⓖ (Generator) = 動かして電気を生む（発電機）
形が全く同じ丸い記号なので、中のアルファベットをしっかり確認しましょう。ケアレスミスで1点を落とすと泣けます！
単相か三相か？
一般家庭用（エアコンの室外機など）は単相の場合もありますが、試験の鑑別問題で出るゴツいモーターの写真は、ほぼ「三相誘導電動機」です。「三相」というキーワードを選べるようにしておきましょう。
4. 実際の現場ではどこに使われている？
「電動機」と聞くとピンと来ないかもしれませんが、実際の現場ではあらゆるところで活躍しています。
- ポンプ： マンションの貯水槽に水を汲み上げるポンプ
- 空調機（送風機）： 天井裏の換気ファンや、ビルの巨大なエアコンのファン
- コンプレッサー： 工場で圧縮空気を作る機械
- エレベーター： かごを上げ下げする巻上機
特に工場の電気工事や、ビルのメンテナンス（ビルメン）業務では、この「電動機」とその制御盤（MCやサーマルが入っている箱）を触らない日はありません。
まとめ
- 記号は Ⓜ (Motor) で覚える。
- 写真は 「三相誘導電動機」 が基本。
- 配線図では 「電磁開閉器」 や 「サーマルリレー」 とセットで登場する。
この3点を押さえておけば、電動機に関する問題はバッチリです。
単純な暗記も、実際の動きをイメージすると忘れにくくなります。合格目指して頑張りましょう！
