記事を読む前に！実践・過去問チャレンジ
電気工事士の仕事において、最も重要な役割の一つが「感電事故や火災を防ぐこと」です。
そのために欠かせないのが、電気を大地へ逃がす「接地工事（アース）」です。
筆記試験の配線図問題では、電圧や機器の種類を見て、瞬時に「どのランクの接地工事が必要か」を判断する力が求められます。
特にエアコンやモーターなどの動力機器は頻出テーマです。
今回は、三相3線式200Vの回路を例に、接地工事の種類の選び方をマスターしましょう。
【問題】

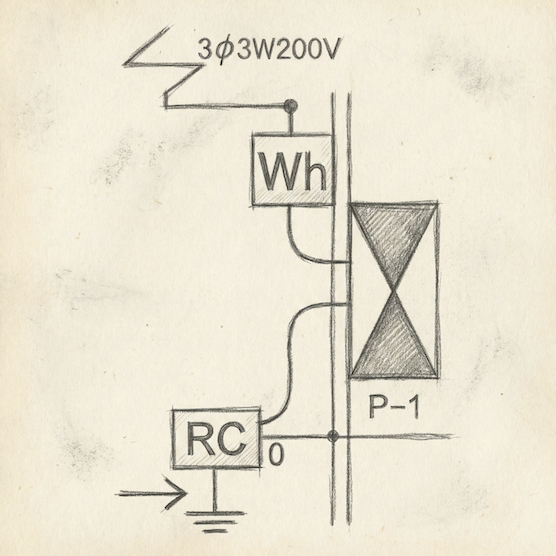

図のような三相3線式200Vの回路において、矢印で示す「RC（ルームエアコン）」に行う接地工事の種類として、正しいものはどれか。
- A種接地工事
- B種接地工事
- C種接地工事
- D種接地工事
答えは決まりましたか？
「200Vだから強そう…C種かな？」と迷いませんでしたか？
それとも「家庭用だからD種？」と直感で選べましたか？
この問題の正解を導くためのルールは、実はたった1つの数字を覚えるだけです。
自信を持って答えられるよう、判断基準を解説します。
1. ズバリ、正解は？
正解は、選択肢の 4（D種接地工事） です。
この問題を解くための最大のカギは、電源の電圧が 「300V以下」か「300Vを超える」か という点です。
電気設備の技術基準の解釈において、低圧の機器への接地工事は以下のように決められています。
- 300V以下 の場合： D種 接地工事
- 300Vを超える 場合： C種 接地工事
今回の問題では、図記号の横に 「3φ3W 200V」 と書かれています。
200Vは「300V以下」に含まれるため、正解はD種接地工事となります。
2. 接地工事「A・B・C・D」の違いを整理しよう
試験では、単に答えを選ぶだけでなく「なぜ他が違うのか」を理解しておくことが応用力につながります。それぞれの接地工事がどこで使われるか、ざっくりイメージを持っておきましょう。
D種接地工事（今回の正解）
- 対象： 300V以下の低圧用機器
- 場所の例： 一般家庭のエアコン、冷蔵庫、洗濯機、200Vの動力機器など。
- 特徴： 私たちの生活に一番身近な工事です。
C種接地工事
- 対象： 300Vを超える低圧用機器
- 場所の例： 工場などで使われる400V級の大型モーターなど。
- 特徴： 300Vを超えると危険度が増すため、D種よりも厳しい基準（C種）になります。
A種・B種接地工事（今回は不正解）
- A種： 高圧・特別高圧の機器用（6600Vの変圧器など）。非常に危険な場所に施します。
- B種： 変圧器の内部で高圧と低圧が混ざってしまった時（混触）に備えるための工事です。
「家庭や商店に来ている電気（100Vや200V）なら、基本はD種」と覚えておけば、多くの問題に対応できます。
3. 試験に出る！D種接地工事の「数値」ルール
D種接地工事であると分かった後、さらに深い知識を問う問題が出題されることもあります。
現場でも必須となる以下の「3つの数値」も合わせて覚えておきましょう。
① 接地線の太さ
- 1.6mm以上（引張強さ0.39kN以上の軟銅線、または直径1.6mm以上の軟銅線）
細すぎる線だと、いざという時に焼き切れてしまう恐れがあるため、ある程度の太さが求められます。
② 接地抵抗値（基本）
- 100Ω（オーム）以下
抵抗値は「電気の流れにくさ」です。アースは電気を逃がすのが目的なので、抵抗値は低いほうが優秀です。100Ω以下になるように工事する必要があります。
③ 接地抵抗値の特例（超重要！）
- 500Ω以下 でもOKな場合がある
ここが試験のヒッカケポイントです。
「0.5秒以内に動作する漏電遮断器（ブレーカー）」 を設置している場合に限り、接地抵抗値は 500Ω以下 に緩和されます。
漏電ブレーカーがあれば、万が一漏電してもすぐに電気が止まるため、アースの性能が多少低くても安全確保ができるという理屈です。
まとめ：この問題の攻略ポイント
- 配線図の 電圧 を必ずチェックする。
- 300V以下 なら迷わず D種接地工事。
- 300V超 なら C種接地工事。
- D種の抵抗値は基本100Ω以下。（0.5秒以内の漏電遮断器があれば500Ω以下）
この「300Vの壁」さえ理解していれば、エアコンだけでなく、モーターやヒーターなど機器が変わっても正解を導き出せます。
「200V＝D種」というセットで記憶に定着させて、得点源にしていきましょう。
