【電気工事士】高圧受電設備の心臓部！高圧真空遮断器(VCB)をマスターしよう
記事を読む前に！実践・過去問チャレンジ
電気工事士の試験、特に第一種電気工事士の筆記試験において、高圧受電設備（キュービクル）に関する問題は避けては通れない重要分野です。
その中でも、設備全体を守る「遮断器」の種類と役割は、筆記試験の鑑別問題だけでなく、技能試験や実務でも必須の知識となります。
今回は、高圧受電設備の中で最も重要な役割を担う「ある遮断器」に関する問題です。
写真の特徴をよく見て、正解を導き出してください。
【問題】

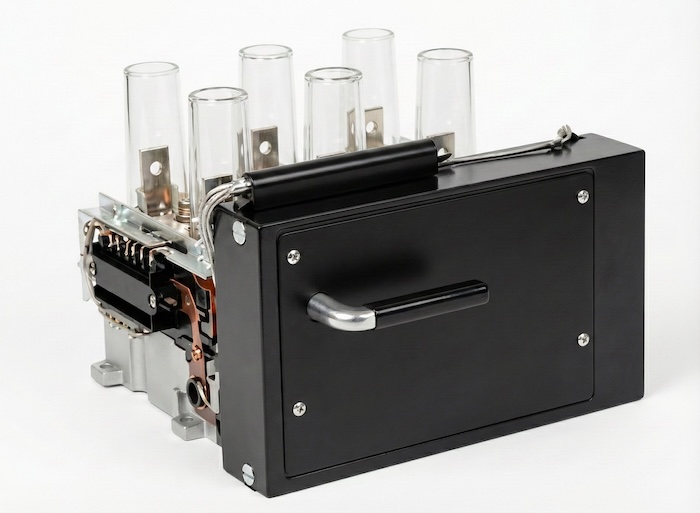

写真は、高圧受電設備に使用される機器である。この機器の略号（文字記号）として、正しいものはどれか。
- MCCB
- PAS
- ELCB
- VCB
答えは決まりましたか？
「見たことはあるけれど、PASやLBSと混同してしまう」
「アルファベットの略称が覚えきれていない」
そんな方も安心してください。この機器は試験で頻出の超重要アイテムです。
正解と、なぜその答えになるのか、試験で問われる内部構造のポイントまで詳しく解説します。

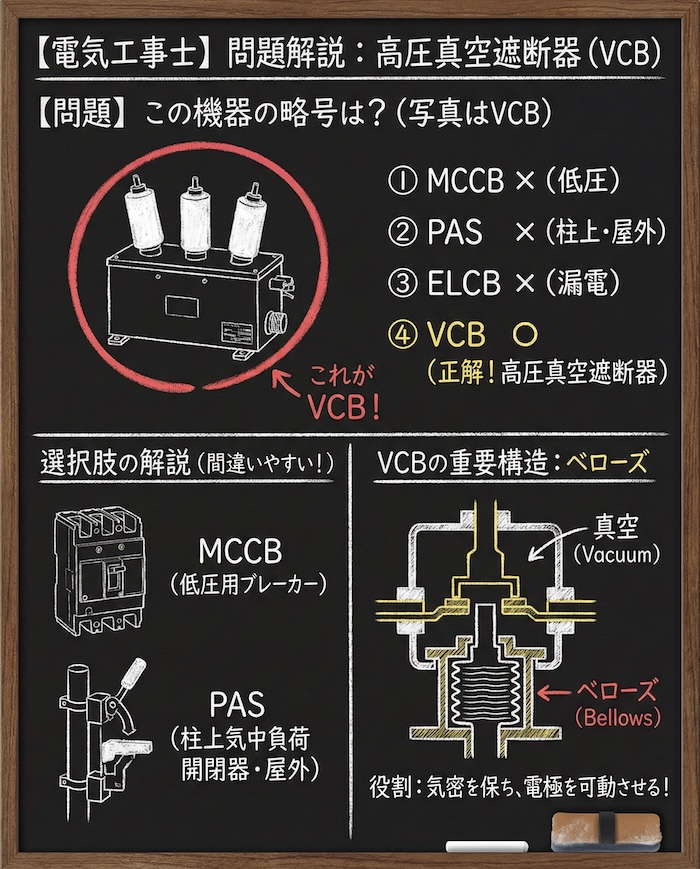

1. ズバリ、正解は？
正解は、選択肢の 4（VCB） です。
この機器の名称は 高圧真空遮断器 、略号は VCB (Vacuum Circuit Breaker) です。
写真で見分ける決定的なポイント
この機器が VCB であると判断する最大の手がかりは、本体の上部に突き出ている 3本の白い筒 です。
これは 真空バルブ（真空容器） と呼ばれる重要部品で、この筒の中で電気のスイッチ（電極）の入り切りが行われます。三相交流（R・S・T）に対応して3本並んでいます。
箱型のボディの上に、この特徴的な「白い筒」が3つ並んでいたら、まずは VCB を疑ってください。
前面には手動で操作するためのハンドル取付口や、入・切の状態表示が見えるのも特徴です。
2. 選択肢の解説（間違えやすい機器との違い）
試験では紛らわしい選択肢が並びます。それぞれの特徴を整理して、確実に消去法で選べるようにしましょう。
1. MCCB（配線用遮断器）
一般的に「ブレーカー」と呼ばれるものです。黒い樹脂製のケースに入っており、主に低圧（100Vや200V）の回路で使用されます。高圧用である VCB とは見た目も用途も全く異なります。
2. PAS（柱上気中負荷開閉器）
電柱（柱上）のてっぺんに設置されている箱型のスイッチです。電力会社と需要家の「責任分界点」に設置されます。屋外の高い場所に設置されるため、VCB のような屋内用（キュービクル内用）機器とは形状や設置場所が異なります。
3. ELCB（漏電遮断器）
MCCB に「漏電検知機能」がついたものです。見た目は MCCB に似ていますが、漏電表示ボタン（テストボタン）がついているのが特徴です。これも主に低圧用です。

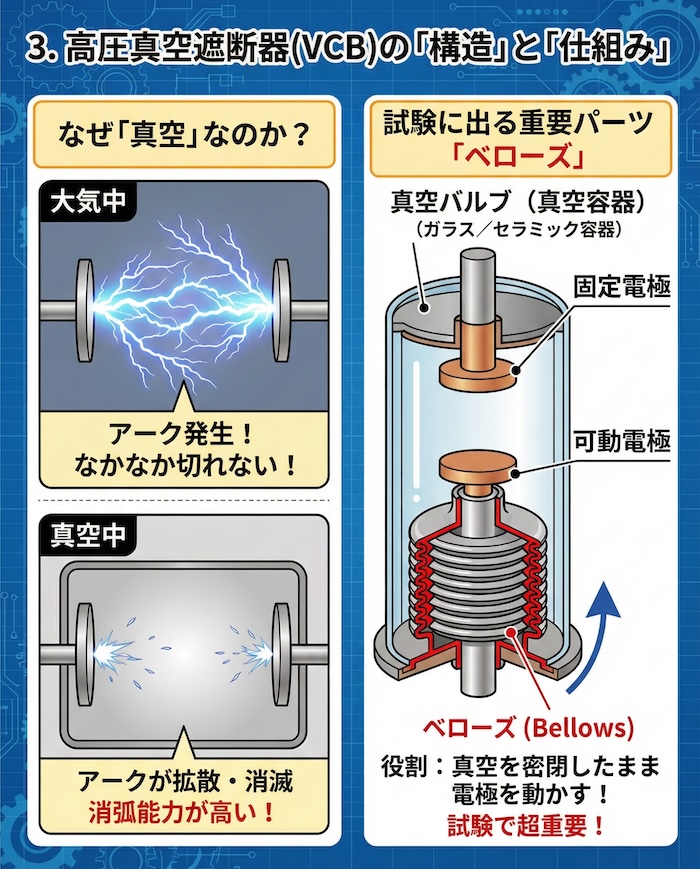

3. 高圧真空遮断器(VCB)の「構造」と「仕組み」
ここからは、さらに踏み込んだ知識を解説します。第一種電気工事士を目指す方は、外観だけでなく内部構造まで理解しておく必要があります。
なぜ「真空」なのか？
VCB は、その名の通り「真空」を利用して電気を遮断します。
高圧の大電流を遮断しようとすると、電極の間に「アーク」と呼ばれる雷のような激しい放電が発生し、なかなか電気が切れません。
しかし、真空中ではこのアークが拡散・消滅しやすい（消弧能力が高い）という特性があります。
VCB は、電極部分を 真空容器 に閉じ込めることで、コンパクトながら強力な遮断能力を実現しているのです。
試験に出る重要パーツ「ベローズ」
VCBの構造に関する問題が出たとき、必ずと言っていいほど問われる部品があります。
[ ここに解説用画像：真空バルブの断面図（添付画像の1枚目のような図）を挿入 ]上の図は、VCBの心臓部である真空バルブの断面図です。
図の下の方にある、蛇腹（じゃばら）状の部品を見てください。これを ベローズ と呼びます。
- 役割： 真空容器の中は真空を保たなければなりませんが、スイッチを入切するには電極（可動電極）を動かす必要があります。「真空を漏らさないように密閉したまま、電極を動かす」ために、この伸縮する金属管（ベローズ）が使われています。
試験問題で「真空遮断器の可動部の気密を保つ部品は？」と聞かれたら、「ベローズ」と即答できるようにしましょう。

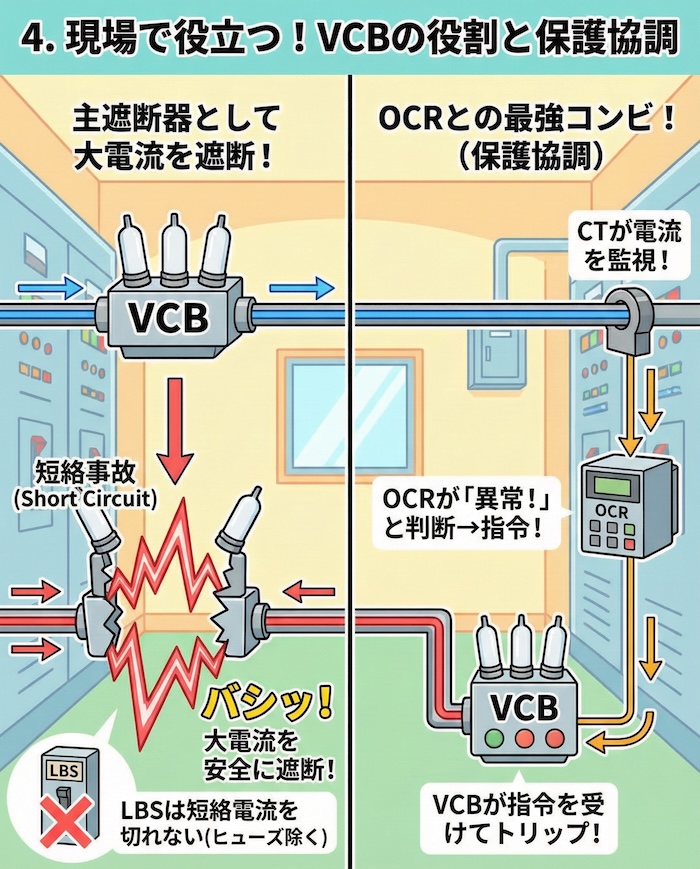

4. 現場で役立つ！VCBの役割と保護協調
VCBは何をする機械？
VCB は高圧受電設備の 主遮断器 として設置されます。
通常の電気の入り切りだけでなく、短絡事故（ショート）などの際に発生する大電流を安全に遮断し、波及事故を防ぐ役割があります。
LBS（高圧交流負荷開閉器）などの開閉器は、基本的に短絡電流を切ることができません（ヒューズ付きを除く）。短絡電流のような大電流を切れるのは、遮断器である VCB の大きな特徴です。
ひとりで動かない？「OCR」とのコンビ
VCB の特性として、自分自身で「事故だ！」と判断する機能は持っていません。
必ず 過電流継電器 (OCR) というセンサー役の機器とセットで使われます。
- 変流器 (CT) が電流を測る。
- 過電流継電器 (OCR) が「異常な電流だ！」と判断し、VCB に指令を送る。
- VCB がその指令を受けて「トリップ（遮断）」する。
この一連の流れ（保護協調）は、配線図問題でも頻出です。「VCB と OCR はセット」と覚えておきましょう。
まとめ：この問題の攻略ポイント
- 写真鑑別： 本体上部の 3本の白い筒（真空バルブ） が目印。
- 名称： Vacuum（真空）Circuit Breaker ＝ VCB。
- 構造： 真空中でアークを消す。「ベローズ」 という部品で気密を保っている。
- 役割： 高圧受電設備の主役。短絡電流を遮断できる。過電流継電器 (OCR) からの指令で動作する。
高圧受電設備の問題は、機器の名称、外観、そして役割が頭の中でリンクしていれば、確実に得点源にできます。
特に VCB は出題率ナンバーワンの機器ですので、この機会に完璧にマスターしておきましょう！
