記事を読む前に！実践・過去問チャレンジ
まずは実力試しです。第二種電気工事士の試験問題（配線図）において、以下の問いに正解できるかチェックしてみましょう。
【問題】
次の図記号１〜４のうち、「埋込器具（ダウンライト）」を示すものはどれでしょう？
答えは決まりましたか？
正解がどれか、なぜその答えになるのか、これから詳しく解説していきます。
アルファベットの頭文字の意味さえ分かれば、暗記しなくても一発で解けるようになりますよ！
電気工事士の勉強をしていて、配線図の照明記号で「アルファベットがたくさんあって覚えきれない！」と頭を抱えていませんか？
特に、これまでデスクワーク中心（ホワイトカラー）で働いていた方にとって、天井の照明がどうやって付いているかなど、意識したこともなかったかもしれません。しかし、電気工事士（ブルーカラー）として現場に出ると、この器具は「最も数多く取り付ける器具の一つ」になります。
今回は、一般住宅からオフィスまで幅広く使われている「埋込器具（ダウンライト）」について解説します。
図記号の意味だけでなく、現場でのリアルな施工イメージもセットで覚えて、試験で確実に点数を稼ぎましょう！
1. ズバリ、この図記号は何？
先ほどのクイズの答え合わせです。
配線図で「埋込器具（ダウンライト）」を表す記号はこれです。
答え：１
正解：埋込器具（ダウンライト）
覚え方は非常にシンプルです。
Down Light（ダウンライト）の頭文字をとって 「DL」 です。
試験での定義
ご提示いただいた画像の説明文にある通り、以下の特徴を押さえておきましょう。
「天井に埋め込む照明です。」
ここがポイント：
照明器具のボディが天井の面よりも「上（天井裏）」に潜り込んでいて、発光面だけが下に見えているタイプです。天井面がフラットになるため、スッキリとした見た目になります。
2. 試験によく出る！「間違えやすい」ライバル記号たち
ダウンライト（DL）を覚えるときは、必ず「取り付け場所」が違う他の照明記号とセットで比較してください。試験ではここが狙われます。
間違いの選択肢に出てきた記号を確認しましょう。
②
： シーリングライト
- Ceiling Light の略。
- 天井（Ceiling）の表面に「直付け」する照明です。一般的な住宅の個室にある、丸くて白い大きな照明がこれです。「埋め込まない」のがDLとの違いです。

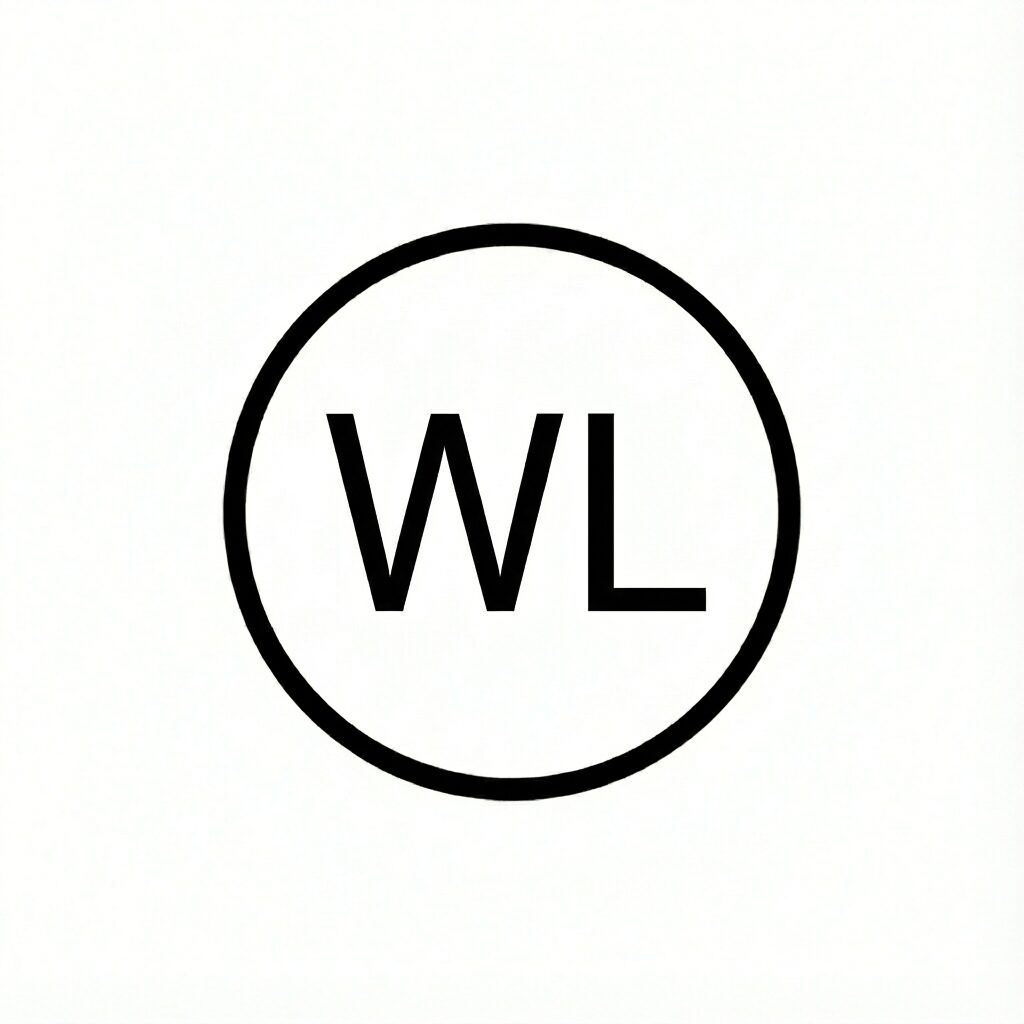

③
： 壁付器具
- Wall Light の略。
- 壁（Wall）に取り付ける照明です。階段や廊下、勝手口などで使われます。
④
： シャンデリア
- CHandelier の略。
- 説明不要の装飾照明です。試験では文字記号として問われることが多いです。
【覚え方のコツ】
英語の頭文字（場所）をイメージしてください。
- D (Down / 下へ埋め込む) = ダウンライト
- C (Ceiling / 天井面) = シーリングライト
- W (Wall / 壁) = ウォールライト
※なお、電気用図記号の規格 JIS C 0617 ではより抽象的な記号が定義されていますが、第二種電気工事士の屋内配線図問題では、この「円にアルファベット」の表記が一般的です。
3. ブルーカラーへの第一歩！現場ではこう扱う
ここからは、将来電気工事士として働く方へ向けた「現場の実践知識」です。試験には出ませんが、面接や実務で役立つ知識です。
「開口（かいこう）」が命
ダウンライトを取り付けるためには、天井の石膏ボードに「丸い穴」を空ける必要があります。これを「開口」と呼びます。
- φ100（直径100mm）
- φ150（直径150mm）
などが一般的なサイズです。
図面に「」と書いてあったら、職人は「あ、ここはホルソー（穴あけ工具）で天井に穴を空けるんだな」と直感的に理解します。
もし穴の位置がズレたり、大きすぎたりすると、器具で隠しきれずに天井の穴が見えてしまいます。
「ダウンライトの施工が綺麗」＝「墨出し（位置決め）が正確」ということであり、新人電気工事士が最初に腕を評価されるポイントでもあります。
リフォーム需要での「DL」
最近のリフォーム現場では、古い大きな照明を撤去して、おしゃれなダウンライト（DL）に変更する工事が大人気です。
「AIに仕事を奪われるかも…」と不安を感じている方、安心してください。
「お客様の家の天井裏の状況を確認し、梁（はり）を避けて適切な位置に穴を空け、配線を通してDLを取り付ける」という作業は、ロボットやAIにはまだまだ難しい、職人の判断と手が不可欠な仕事です。
まとめ
- 図記号は ダウンライト（埋込器具）。
- Down Light の頭文字で覚える。
- （天井直付） や （壁付） と区別する。
- 現場では「天井に穴（開口）を空けて取り付ける」作業が発生する。
この図記号を見たら、単なる丸いマークではなく、「天井に埋め込まれたスッキリした照明」がイメージできるようになれば合格は目の前です。
一つひとつの記号には、実際の現場での「作業」が紐づいています。それを想像しながら勉強すると、記憶の定着率がグッと上がりますよ！
