記事を読む前に！実践・過去問チャレンジ
まずは今の実力をチェックしてみましょう。
第二種電気工事士の筆記試験（配線図問題）において、以下の問いに正解できるでしょうか？
【問題】
次の図記号１〜４のうち、「水銀灯」を示すものはどれでしょう？
答えは決まりましたか？
「丸い記号ばかりで紛らわしい…」と思った方も安心してください。
実は、添え字のアルファベットの意味さえ知っていれば、この問題は1秒で解けるサービス問題に変わります。
今回は、配線図問題で頻出の「放電灯（水銀灯・ナトリウム灯・メタルハライド灯）」の図記号について解説します。
それぞれの特徴や、実際の現場でどのような場所に使われているかを知ることで、記憶に定着させましょう。
未経験から電気工事士を目指す方にとって、ここは確実に点数を稼いでおきたいポイントです！
1. ズバリ、正解と覚え方
先ほどのクイズの答え合わせです。

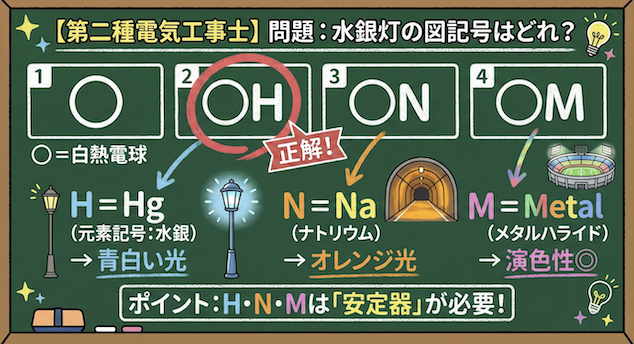

正解：２

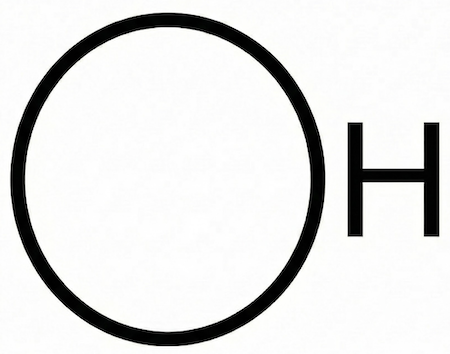

円の横に「H」と書かれている図記号が、水銀灯です。
覚え方のコツ（元素記号と英語）
- H：水銀灯
- 由来：水銀の元素記号は Hg です。その頭文字の「H」と覚えましょう。
- N：ナトリウム灯
- 由来：ナトリウムの元素記号は Na です（英語ではSodiumですが、ドイツ語由来のNatriumが日本では一般的）。頭文字の「N」です。

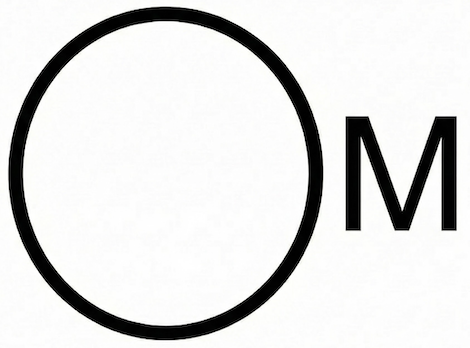

- M：メタルハライド灯
- 由来：Metal Halide Lamp の頭文字「M」です。
ちなみに、選択肢１の「ただの円（○）」は白熱電球です。何も書いていない一番シンプルなものが電球、と覚えておきましょう。
2. 試験に出る！各光源の特徴まとめ
第二種電気工事士の試験では、図記号の判別だけでなく、ご提示いただいた画像の表にあるような「特徴」を問われることもあります。
以下の３つの放電灯（HIDランプ）は、共通して「発光効率が高く、寿命が長い」「安定器が必要」という特徴を持っていますが、用途や色が異なります。
① 水銀灯（記号：H）
- 特徴： 青白い光を放ちます。
- 用途： 昔ながらの公園灯、道路照明、工場の天井照明など。
- ポイント： 輝度（明るさ）が高いですが、演色性（色の見え方）はあまり良くありません。
② ナトリウム灯（記号：N）
- 特徴： オレンジ色（黄橙色）の単色光です。
- 用途： トンネル内の照明、霧が発生しやすい道路など。
- ポイント： 波長が長く、煙や霧の中でも光が通りやすい（透過性が良い）ため、トンネルで多用されています。排気ガスで煙っても視界を確保できる実力派です。
③ メタルハライド灯（記号：M）
- 特徴： 水銀灯に似ていますが、演色性（色の再現性）が非常に良いです。
- 用途： スタジアムのナイター照明、商業施設の照明など。
- ポイント： 水銀灯の中にハロゲン化金属を入れることで性能をアップさせた「進化版」です。テレビ中継などで選手や商品の色が綺麗に見えるように使われます。
3. 白熱電球・蛍光灯との比較

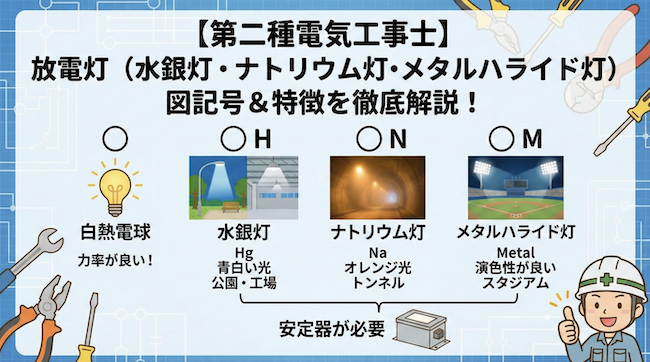

試験では、これらと対比する形で「白熱電球」や「蛍光灯」の特徴も問われます。画像の表を参考に整理しましょう。
| 光源 | 図記号 | 効率・寿命 | 力率 | 備考 |
| 白熱電球 |  | 悪い・短い | 良い | 力率が非常に良い（ほぼ100%）のが最大の特徴。 |
| 蛍光灯 |  | 良い・長い | 悪い | 雑音が入るためコンデンサ等が必要。 |
| 水銀灯等 | | 高い・長い | – | 安定器が必要。 |
試験対策の要点：
「白熱電球は効率は悪いが、力率は良い」
「水銀灯などの放電灯には、安定器が必要」
この2点は頻出です！
4. 実際の現場（では？
これから電気工事士として働く方へ、現場目線のリアルな補足です。
正直なところ、近年の新築工事では、これら（水銀灯・ナトリウム灯・メタルハライド灯）が新規で取り付けられることは少なくなりました。
現在は「LED」への置き換えが急速に進んでいるからです。
しかし、電気工事士の仕事は新築だけではありません。「改修工事」や「メンテナンス」も重要な仕事です。
- 「古い工場の水銀灯が切れたから交換してほしい」
- 「公園の安定器が故障したからLEDにバイパス工事をしてほしい」
- 「トンネルのナトリウム灯を更新したい」
こうした依頼は山ほどあります。
既存の設備図面を見た時に、「あ、これは水銀灯（H）がついているんだな」「ここに安定器が隠れているはずだ」と読み解くために、この図記号の知識は現場でも必ず役に立ちます。
まとめ
- ＝ Hg ＝ 水銀灯 （青白い、公園など）
＝ Na ＝ ナトリウム灯 （オレンジ、トンネル）
＝ Metal ＝ メタルハライド灯 （演色性が良い、スタジアム）- これらはすべて「安定器が必要」。
図記号のアルファベットと、それぞれの場所（トンネルや球場）をイメージしてセットで覚えましょう。
