電気工事士の筆記試験において、計算問題は「公式と数字さえ覚えていれば確実に得点できる」重要な得点源です。
特に今回解説する「電線の許容電流」に関する問題は、複雑な電気理論は不要で、シンプルな掛け算だけで解くことができます。
この記事では、過去問の出題形式をベースに、電線の太さと許容電流の関係、金属管工事における電流減少係数のルールについて解説します。
また、この計算がなぜ必要なのか、実務における「過電流遮断器（ブレーカー）」や「漏電遮断器」の選定ルールとの深い関わりについても徹底的に掘り下げます。
試験合格はもちろん、現場で安全を守るための知識としてしっかり身につけましょう。
記事を読む前に！実践・過去問チャレンジ
まずは、実際の試験で出題される形式の問題に挑戦してみましょう。
この問題は、金属管工事における「電線の許容電流」を求める定番の計算問題です。
【問題】
金属管による低圧屋内配線工事で、管内に直径1.6mmの600Vビニル絶縁電線（軟銅線）5本を収めて施設した場合、電線1本当たりの許容電流[A]は次のうちどれか。
ただし、周囲温度は30℃以下、電流減少係数は0.56とする。
- 15
- 17
- 19
- 27
答えは決まりましたか？
「1.6mmの電線だから、27Aじゃないの？」
「5本も入っているから、何か計算が必要そうだな」
そう感じた方、どちらも良い着眼点です。
この問題の正解を導くには、2つのステップが必要です。
解説を読みながら、解き方の手順をマスターしましょう。

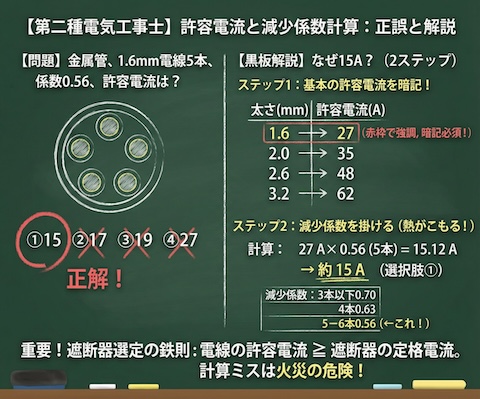

1. 解説と正解
正解は、選択肢 1 の「15」です。
なぜ「15A」になるのか、具体的な計算手順を見ていきましょう。
ステップ1：電線の「基本の許容電流」を思い出す
まず最初に必要なのは、「直径1.6mmの電線は、本来何アンペアまで流せるか」という知識です。
これは計算で出すものではなく、暗記しておくべき数値です。

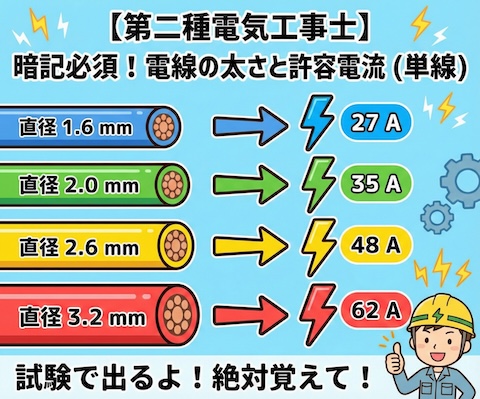

第二種電気工事士試験で覚えるべき「電線の太さ」と「許容電流（単線の場合）」の組み合わせは、主に以下の4つです。
【暗記必須の数値】
・直径 1.6 mm → 27 A
・直径 2.0 mm → 35 A
・直径 2.6 mm → 48 A
・直径 3.2 mm → 62 A
今回の問題は「1.6mm」ですので、基準となる許容電流は「27A」となります。
覚え方として、「イチロク（1.6）はニナ（27）」「ニミリ（2.0）はサンゴ（35）」などの語呂合わせが有名です。
ステップ2：電流減少係数を掛ける
次に、問題文の条件「金属管に5本収めた」に注目します。
電線に電流が流れると熱が発生します。1本だけであれば熱は空気に逃げていきますが、狭い管の中に何本も束ねて入れると、熱がこもって電線の被覆（ビニル）が溶けてしまう危険があります。
そのため、「管に入れる本数が増えるほど、流してよい電流を減らす」というルールがあります。これが「電流減少係数」です。
問題文には「電流減少係数は0.56」と指定されています。
ステップ3：計算する
最後に、基準の許容電流に係数を掛け合わせます。
計算式： 27 [A] × 0.56 ＝ 15.12 [A]
計算結果は15.12Aとなりました。
試験の選択肢問題では、この数値に最も近い整数を選びます。
よって、正解は「15A（選択肢1）」となります。
2. 実務解説：過電流遮断器・漏電遮断器との重要な関係
この計算は、単に試験のためだけのものではありません。
実際の電気工事において「過電流遮断器（配線用遮断器）」や「漏電遮断器」を適切に選ぶために不可欠な計算なのです。
電線を守るための鉄則
過電流遮断器は、使いすぎやショートによって電線に危険な電流が流れたときに、電気を遮断して電線を守る装置です。
この遮断器選びには、以下の鉄則があります。
【鉄則】
電線の許容電流 ≧ 過電流遮断器の定格電流
つまり、「電線が耐えられる電流値」よりも、「ブレーカーが落ちる電流値」を小さく設定しなければなりません。
もし計算を間違えると…？
今回の工事で計算をせず、「1.6mmだから27Aまで大丈夫」と勘違いして「20A」の過電流遮断器を取り付けてしまったらどうなるでしょうか？
- 電線には金属管の中で熱がこもり、実質「15A」までしか流せない状態になっている。
- しかし、ブレーカーは20A流れるまで電気を切らない。
- 18Aの電流が流れたとき、ブレーカーは落ちないが、電線は許容電流（15A）を超えている。
- 電線が異常発熱し、被覆が溶けて発火（火災）する恐れがある。
このような事故を防ぐため、許容電流が「15A」に下がったのであれば、遮断器も「15A」のものを選定する必要があるのです。
※漏電遮断器について
漏電遮断器（過負荷保護付）を選定する場合も同様です。漏電を検知する機能に加え、電線の許容電流を超えた場合に遮断する機能を持っているため、やはり「電線の許容電流」を正しく計算できていることが選定の前提となります。
3. 試験対策：減少係数を覚えておこう
今回の問題では「0.56」と書いてありましたが、問題文に係数が記載されていない場合もあります。
そんな時のために、電流減少係数の法則を覚えておくと安心です。

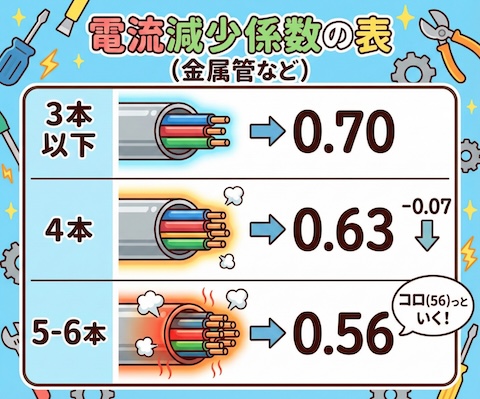

実はこの係数、「0.70」からスタートして「0.07（7の倍数）」ずつ減っていくという法則があります。
・3本以下： 0.70
・4本： 0.63 （0.70 – 0.07）
・5本・6本： 0.56 （0.63 – 0.07）
「5本か6本なら、コロ（56）っといく」などのイメージで覚えておくと、いざという時に役立ちます。
まとめ
今回の問題のポイントを整理します。
- 直径1.6mmの単線の許容電流は「27A」。まずはこれを暗記。
- 金属管などに電線を収める場合は、熱がこもるため「電流減少係数」を掛けて値を小さくする。
- 計算結果（15.12A）をもとに、それ以下の容量の過電流遮断器や漏電遮断器を選定することで、電気火災を防ぐ。
「許容電流の計算」は、電気工事士として安全を守るための第一歩です。
数字を覚えてしまえば簡単な掛け算ですので、ぜひ得意分野にして合格を勝ち取ってください！
