この記事でわかること
・金属管工事などで、電線の引き入れを容易にし、電線同士を接続するための重要な配管付属品です。
・試験では材質（金属製・樹脂製）による接地工事の有無や、アウトレットボックスとの違いが問われます。
・電線管の屈曲が多い場所や長い配管の途中に設置し、作業効率と安全性を高める役割があります。
電気工事士の筆記試験や実務において、配管工事の図面や写真問題で頻繁に登場するのが「プルボックス」です。
一見ただの金属やプラスチックの箱に見えますが、これがないと電線を通す作業が不可能になることもある、非常に重要な部材です。
本記事では、電気工事士試験の合格を目指す方向けに、プルボックスの役割、種類、そして試験で問われる「接地工事」のルールについて、肉厚に解説します。
1. プルボックスの正体と2つの主要な役割
添付画像にあるような、四角い箱型の部材を「プルボックス」と呼びます。
英語で書くと「Pull Box」。つまり「（電線を）引っ張るための箱」という意味です。
主に金属管工事や合成樹脂管工事など、管の中に電線を通す工事で使用されます。

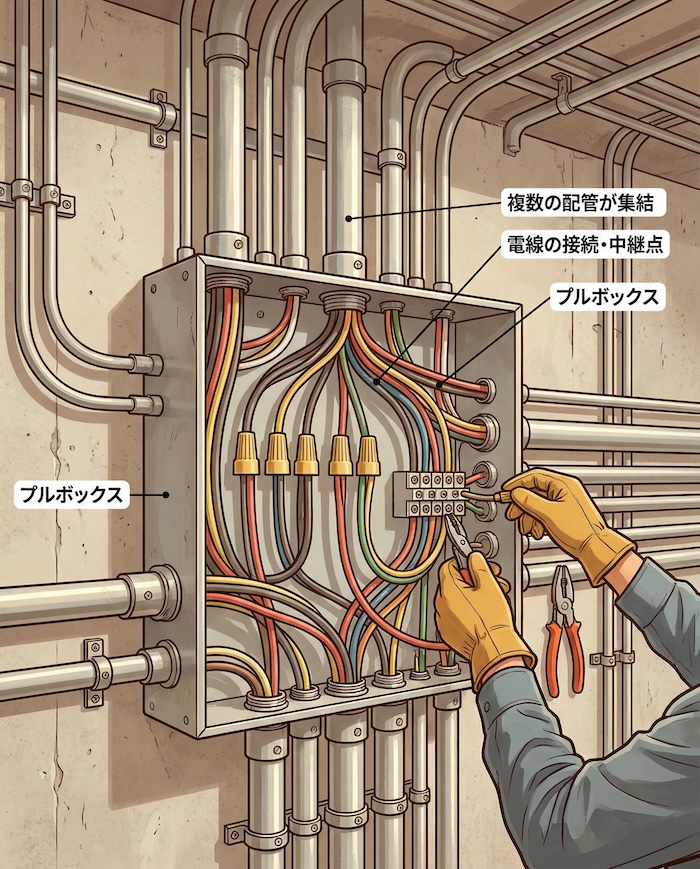

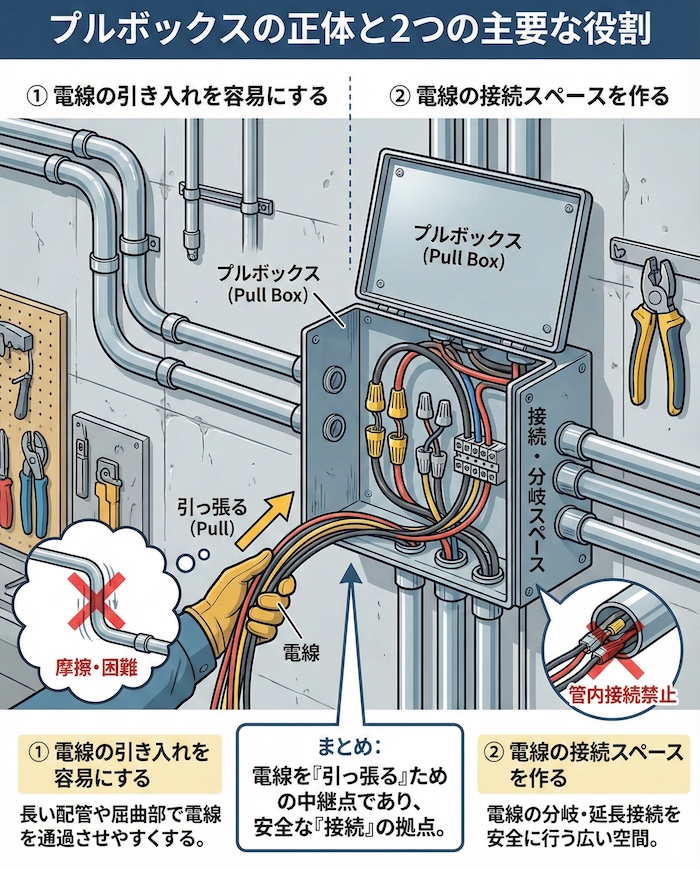

プルボックスには大きく分けて2つの役割があります。試験でも問われる基本中の基本ですので、確実に押さえておきましょう。
プルボックス
① 電線の引き入れを容易にする
電線管が長く続いたり、曲がり角（屈曲部）が多かったりすると、摩擦が大きくなり、電線を通すのが非常に困難になります。無理に引っ張ると電線の被覆が傷つき、漏電の原因にもなります。
そこで、配管の途中にこのボックスを設け、一旦そこで電線を外に出して引っ張りやすくします。
「ここから引っ張る（Pull）」から、プルボックスです。
② 電線の接続スペースを作る
電線管の中（パイプの中）で電線同士を接続することは、電気工事のルール（内線規程）で禁止されています。接続点で接触不良や発熱が起きても対処できないからです。
そのため、電線を分岐したり延長したりする接続作業は、必ずボックスの中で行います。プルボックスは内部が広いため、太い電線や多数の電線を接続するのに適しています。
2. 試験に出る！材質の違いと「接地工事」のルール

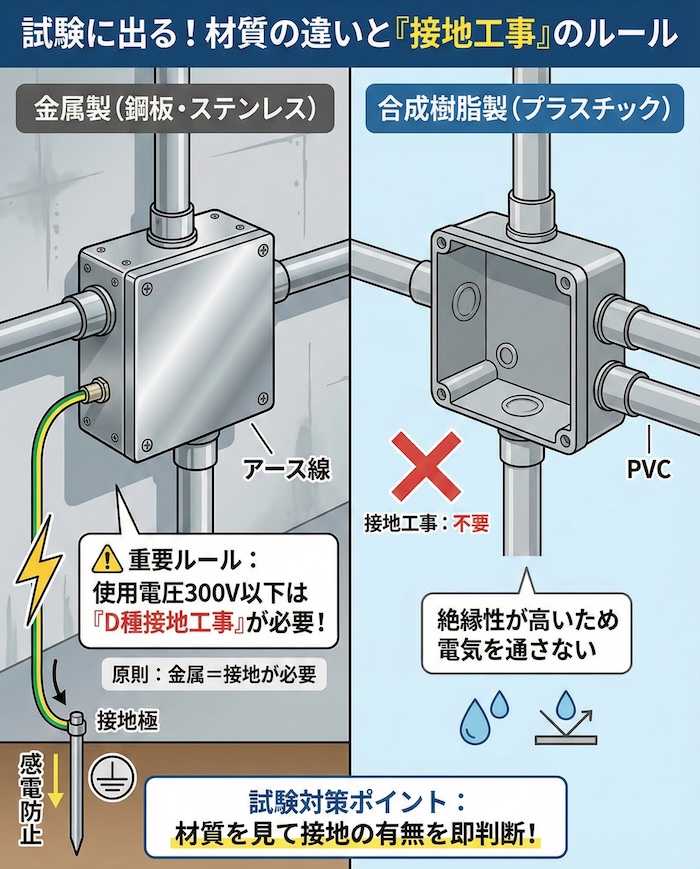

プルボックスには主に「金属製」と「樹脂製（プラスチック）」があります。試験対策として最も重要なのは、それぞれの材質に対する「接地（アース）」の考え方です。
金属製（鋼板製・ステンレス製）

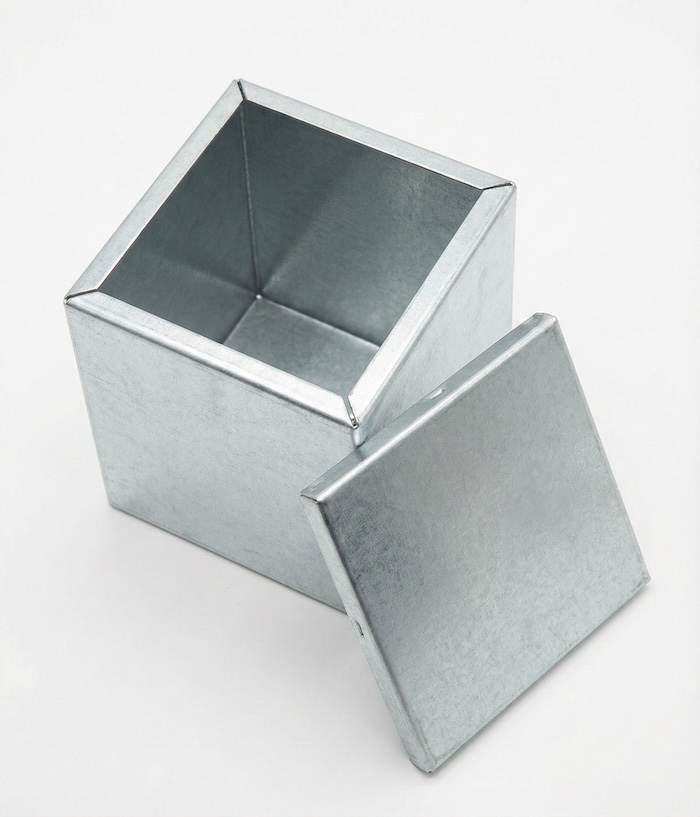

添付画像にあるような銀色のボックスは、一般的に鋼板に錆止めの塗装（プライマー）や亜鉛メッキを施したものです。
安価で丈夫ですが、電気を通す素材であるため、内部で漏電した際に感電事故を防ぐ必要があります。
重要ルール
使用電圧が300V以下の場合、金属製プルボックスには「D種接地工事」を施す必要があります。
（※人が容易に触れる恐れがない場合など、特定の条件下で省略できる例外もありますが、原則は「金属＝接地が必要」と覚えておきましょう）
合成樹脂製（プラスチック製）
硬質塩化ビニルなどの樹脂で作られたものです。
絶縁性が高いため電気を通しません。そのため、接地工事は不要です。
水気のある場所や、腐食しやすい場所ではこちらが選ばれることが多いです。
3. よく似た「アウトレットボックス」との違い

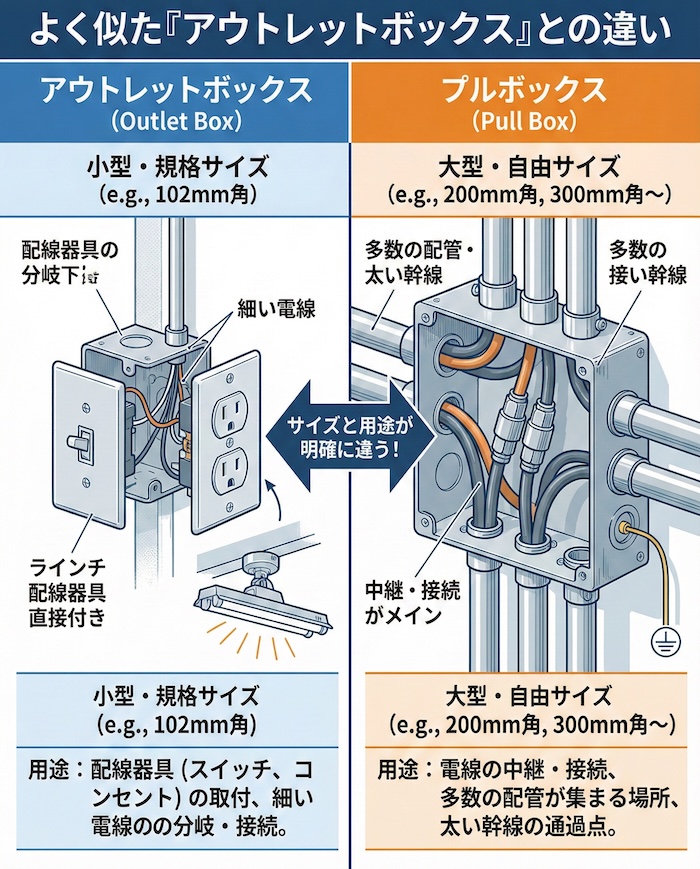

試験勉強をしていると「プルボックス」と「アウトレットボックス」の違いに迷うことがあります。どちらも配管の途中に使う箱ですが、明確な使い分けがあります。

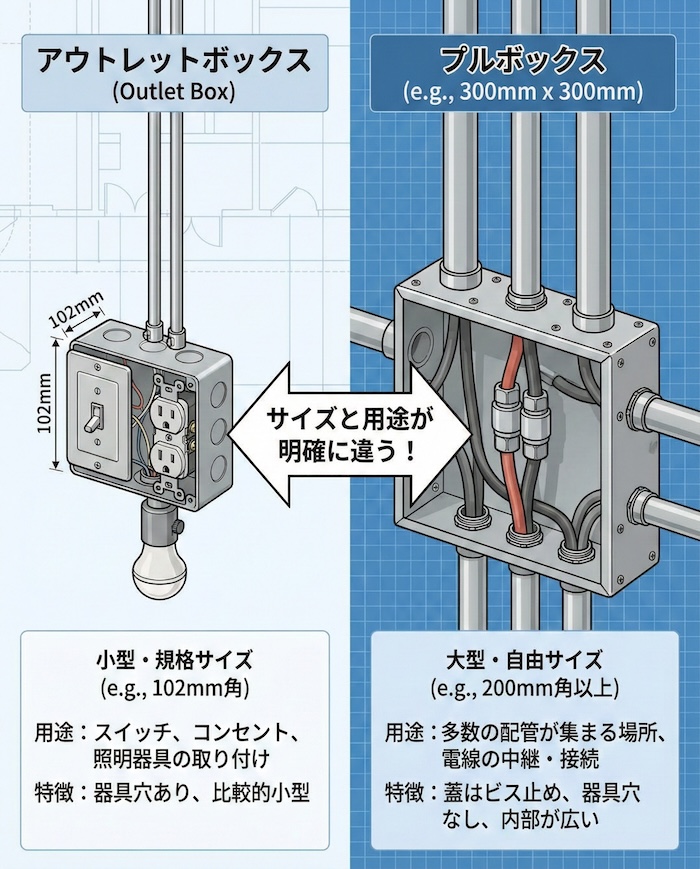

アウトレットボックス
- サイズ：規格が決まっており、比較的小型（102mm角など）。
- 用途：スイッチやコンセントなどの配線器具を取り付ける場所、あるいは比較的細い電線の分岐・接続に使います。
- 特徴：照明器具を直付けしたり、スイッチカバーを付けたりします。
プルボックス
- サイズ：自由度が高く、巨大なもの（200mm角、300mm角以上など）も製作可能。
- 用途：多数の配管が集まる場所、太い幹線の通過点。
- 特徴：スイッチなどを取り付けることは稀で、あくまで「中継・接続」がメインです。
4. 電気工事士試験での出題ポイント
筆記試験の「鑑別問題（写真を見て名称や用途を答える問題）」や「配線図問題」では、以下のポイントがカギとなります。
名称と用途の一致
写真（金属製の四角い箱）が出されたら、即座に「プルボックス」を選べるようにしてください。
選択肢に「アウトレットボックス」や「VVF用ジョイントボックス」が混ざっていることがありますが、画像の形状（蓋がビス止めで、器具を取り付ける穴がない単純な箱）で見極めます。
図記号
配線図記号では、四角形の記号で表されることが多いですが、その中に×印が入っている場合は「プルボックス」または「ジョイントボックス」を示します。
特に「プルボックス」と文字で注釈が書かれている場合や、配管が多数集まっている場所の四角い記号はプルボックスと判断します。
施工条件（〇〇工事）
「金属管工事」や「合成樹脂管工事」の問題の一部として登場します。
例：「この金属管工事に使用するボックスの接地工事の種類は？」
答え：300V以下なら「D種接地工事」。
まとめ
- プルボックスは、電線の「引き入れ」を楽にし、「接続」を行うための箱である。
- 配管の屈曲が多い場所や、長い区間に設置する。
- アウトレットボックスよりも大型で、多数の電線を扱える。
- 金属製の場合は、感電防止のために原則として「D種接地工事」が必要である。
現場でも試験でも、電気を安全に、そして確実に通すための「中継地点」として欠かせない存在です。
特に「金属製にはアース（接地）が必要」という点は、電気工事士としての安全常識であり、試験での頻出ポイントですので必ず暗記しておきましょう。
