この記事でわかること
・PF管用ボックスコネクタの役割と、筆記試験の鑑別問題で迷わないための「見た目」の特徴
・よく似ている「ねじなしボックスコネクタ（金属管用）」や「TSカップリング」との確実な見分け方
・技能試験で一発不合格（欠陥）にならないための、ロックナットの正しい締め付け手順と注意点
電気工事士試験の勉強を始めると、似たような名前や形の材料がたくさん登場して混乱してしまいませんか？
特に「管」をボックスにつなぐコネクタ類は、筆記試験の鑑別問題だけでなく、技能試験（実技）でも実際に施工する超重要アイテムです。
今回は、その中でも合成樹脂管工事の主役である「PF管用ボックスコネクタ」について、どこよりも詳しく、そして試験に直結するポイントに絞って徹底解説します。
「写真を見ても違いがわからない」「技能試験での使い方が不安」という方は、この記事で不安を解消してください。
目次 非表示
1. PF管用ボックスコネクタとは？

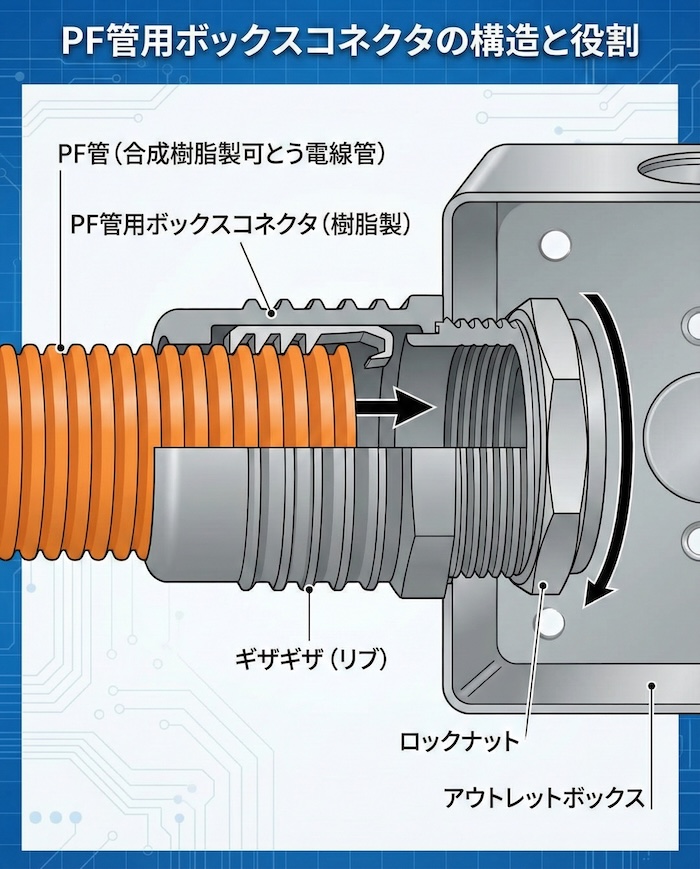

PF管用ボックスコネクタは、合成樹脂製可とう電線管（PF管） を アウトレットボックス 等に接続するための専用部材です。
まずは名前を分解して理解しよう
・PF管：プラスチック製（Plastic）で、自由に曲がる（Flexible）ジャバラ状の管。
・ボックスコネクタ：管と「ボックス（箱）」をつなぐための器具。
つまり、「クネクネ曲がるプラスチックの管を、四角い箱にガッチリ固定するためのジョイントパーツ」のことです。
PF管は表面がデコボコしているため、そのままではボックスの穴に固定できません。そこでこのコネクタを使って、管を掴み、ボックスに挟み込んで固定するのです。
2. 筆記試験対策：類似品との見分け方（鑑別）
筆記試験の「写真鑑別」では、よく似た部材が選択肢に並びます。

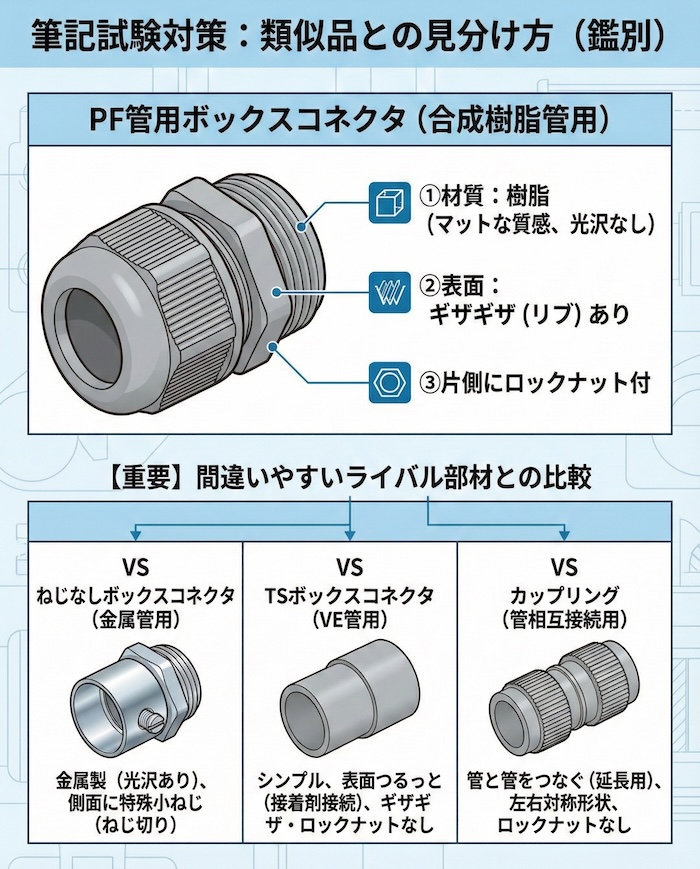

PF管用ボックスコネクタを見分けるための決定的な特徴は以下の3点です。
ポイント①：材質が「樹脂（プラスチック）」である
写真がモノクロでも、金属特有の鋭い光沢がなく、少しマット（つや消し）な質感をしているのが特徴です。色はグレーや黒、ベージュなどが一般的です。
ポイント②：表面に「ギザギザ（リブ）」がある
手で回したり、管をロックしたりするための機構として、本体の側面に縦方向の溝（リブ）や凹凸がついています。つるっとした筒状ではありません。
ポイント③：片側に「ロックナット」がついている
ボックスを挟み込んで固定するための、六角形（または八角形）のリング状の部品（ロックナット）が付属しています。
【重要】間違いやすい「ライバル部材」との比較

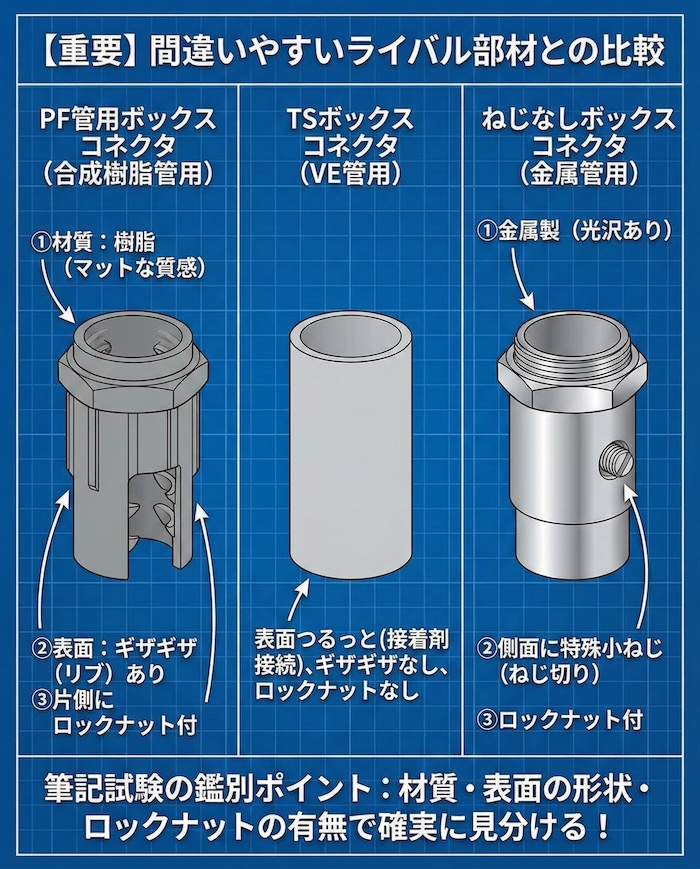

試験では、以下の部材と混ぜて出題されることが非常に多いです。違いを整理しておきましょう。
VS ねじなしボックスコネクタ（金属管用）
これは「金属管（E管）」をつなぐものです。
・違い：最大の違いは「金属製（銀色）」であること。そして、管を固定するための「ねじ頭をねじ切るタイプの特殊な小ねじ」が側面についています。PF管用には、このような小ねじはありません。
VS TSボックスコネクタ（VE管用）
これは「硬質塩化ビニル電線管（VE管）」をつなぐものです。
・違い：VE管は接着剤で接続するため、コネクタの形は比較的シンプルで、表面がつるっとしています。PF管用のような複雑なギザギザやロック機構は見られません。
VS カップリング
名前は似ていますが、用途が違います。
・ボックスコネクタ：管と「ボックス」をつなぐ（片側にロックナットがある）。
・カップリング：管と「管」をつなぐ（延長用。左右対称の形）。
3. 技能試験対策：欠陥にならない正しい施工手順
第二種電気工事士の技能試験では、実際にPF管とアウトレットボックスを接続する作業が出題されることがあります。
ここで手順を間違えたり、締め付けが甘かったりすると「欠陥」となり、不合格になってしまいます。

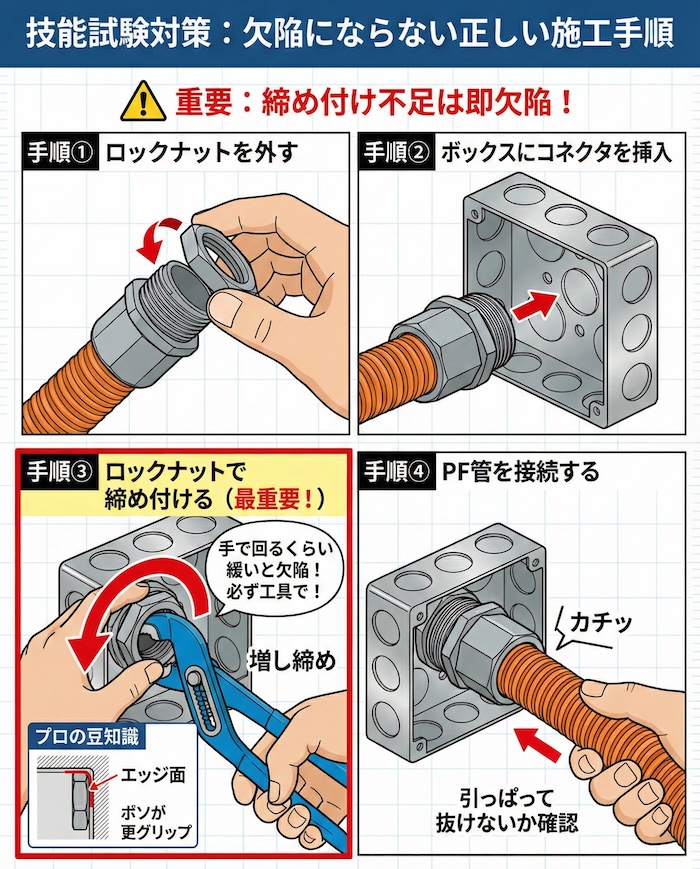

手順①：ロックナットを外す
まず、コネクタ本体から六角形のロックナットを取り外します。
手順②：ボックスにコネクタを挿入する
コネクタのねじが切ってある側を、アウトレットボックスの穴（ノックアウト）に外側から差し込みます。
手順③：ロックナットで締め付ける（最重要！）
ボックスの内側からロックナットをはめ込みます。

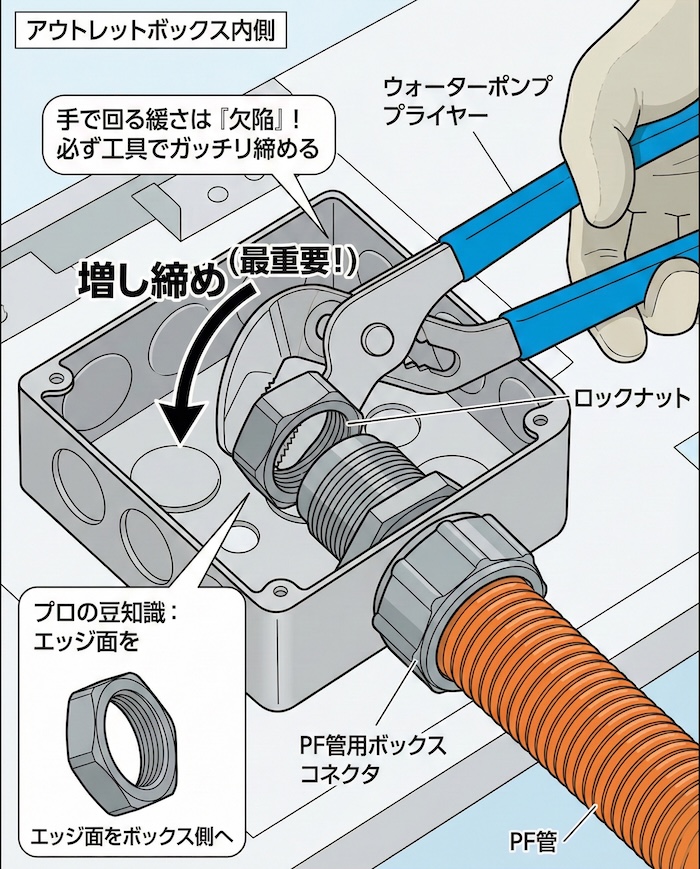

最初は手で回して仮締めし、最後は必ずウォーターポンププライヤーなどの工具を使って「増し締め」を行ってください。
試験官は検査時に手で触って確認します。手で回るくらい緩いと、その時点で「欠陥」です。
手順④：PF管を接続する
固定されたコネクタに、PF管を差し込みます。
現在の試験で使われる材料の多くは「ワンタッチ式」です。「カチッ」と音がするまで、あるいは突き当たるまで奥へしっかりと押し込みます。
最後に軽く管を引っ張り、抜けないことを確認してください。
【プロの豆知識】ロックナットの向き
ロックナットには「裏表」があります。片面は平らで、もう片面はエッジ（角）が少し立っていたり、突起があったりします。
基本的には、エッジがある面をボックスの壁面に向けて締めます。これにより、食い込みが良くなり緩み止め効果が発揮されます。試験でここまで厳密に問われることは稀ですが、施工の基本として覚えておくと良いでしょう。
4. なぜ「PF管」には「ボンド線」がいらないの？
筆記試験の正誤判定問題で役立つ知識です。
金属管工事では、漏電時の感電を防ぐために管とボックスを電気的に接続する「ボンド線（接地）」が必要です。
しかし、PF管は「合成樹脂（プラスチック）」であり、電気を通さない絶縁体です。
そのため、PF管用ボックスコネクタを使って接続する場合、電気的な接地をとる必要がありません（そもそもボンド線をつけるネジもありません）。
・金属管工事 → ボンド線が必要（接触不良を防ぐため）
・合成樹脂管（PF管）工事 → ボンド線は不要（電気が流れないため）
この違いは試験によく出るポイントです。
5. まとめ
PF管用ボックスコネクタについて、合格に必要な知識を「肉厚」に解説しました。
・見た目：樹脂製で、ギザギザがあり、ロックナットが付いている。
・比較：金属製の「ねじなし」や、つるっとした「TS」と区別する。
・施工：ロックナットはボックスの内側で、プライヤーを使ってガッチリ締める。
この部材は、現代の住宅や店舗の電気工事では非常にポピュラーな材料です。試験のためだけでなく、将来の現場でも必ず役に立つ知識ですので、しっかりとマスターしておきましょう。
