この記事でわかること
・ストレートボックスコネクタは「薄鋼電線管」をアウトレットボックスに接続するための専用器具
・試験で頻出の「ねじなしボックスコネクタ」との見た目の違いと判別ポイント
・施工時に必須となる「ロックナット」や「絶縁ブッシング」との組み合わせルール
電気工事士の試験勉強を進めていると、似たような名前の材料がたくさん出てきて混乱してしまうことはありませんか。
特に「電線管」と「ボックス」をつなぐコネクタ類は、管の種類によって使う部材が厳密に決まっているため、筆記試験の鑑別問題や技能試験で間違えやすいポイントです。
今回は、その中でも基本となる「ストレートボックスコネクタ」について、試験に出るポイントを徹底解説します。
「ただの筒に見えるけど何が違うの？」「ねじなしボックスコネクタとどう見分けるの？」といった疑問を解消し、確実に得点につなげましょう。
目次 非表示

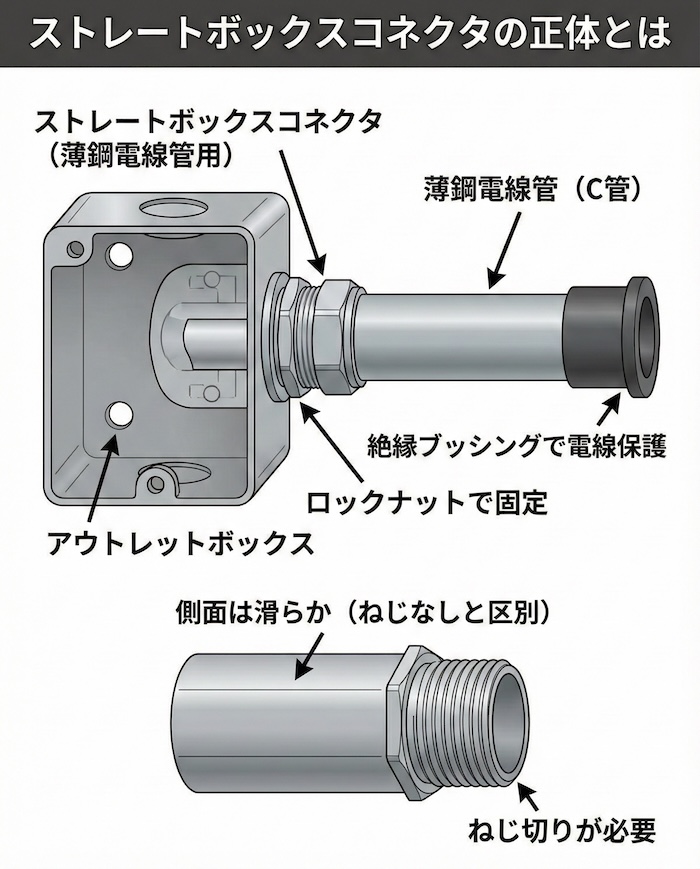

ストレートボックスコネクタの正体とは
まずは、この器具が「何のために」「どの管に」使われるものなのか、基本定義をしっかり覚えましょう。ここが試験のスタートラインです。

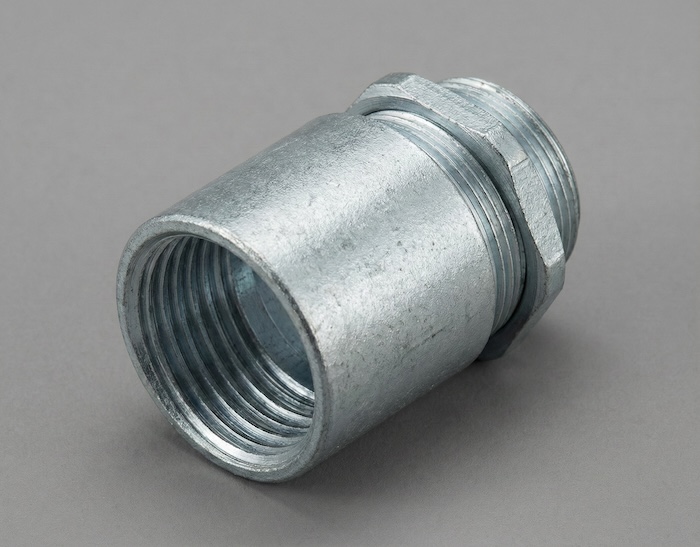

基本データ
・名称：ストレートボックスコネクタ
・用途：薄鋼電線管（C管）をアウトレットボックス等のボックスに接続する
・材質：亜鉛合金ダイカスト製などの金属製
役割
電気工事では、電線の接続点を作るために「アウトレットボックス」という箱を使用します。電線を収めた金属管（電線管）をこの箱につなぐ際、ただ差し込むだけでは固定できません。
そこで、管とボックスを強固に接続するために使用するのが「ボックスコネクタ」です。
その中でも、表面にねじを切ることができる「薄鋼電線管（うすこうでんせんかん）」を使用する場合に、このストレートボックスコネクタが選ばれます。

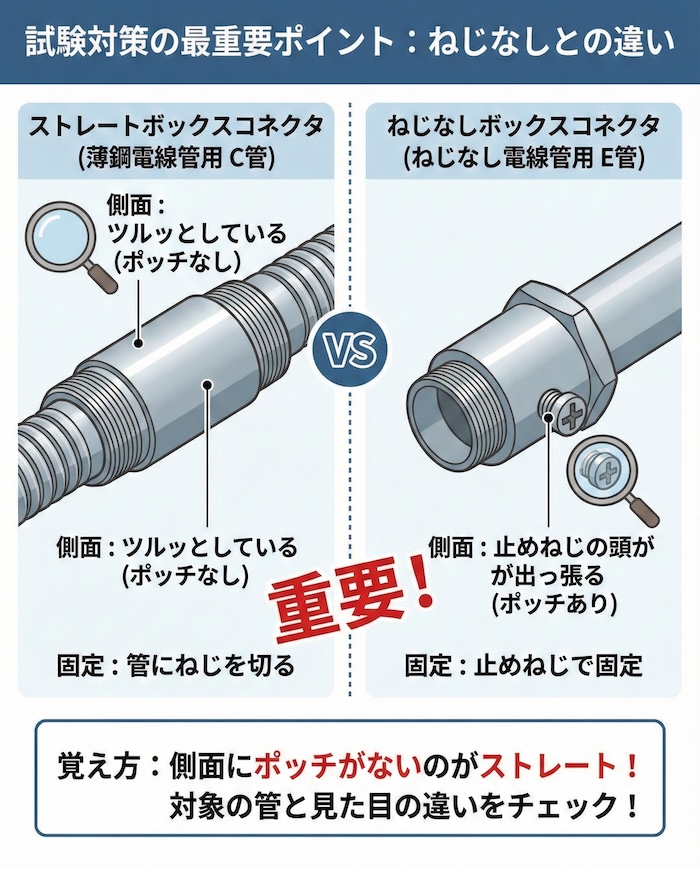

試験対策の最重要ポイント：ねじなしとの違い
電気工事士試験において、最も問われやすいのが「ねじなしボックスコネクタ」との識別です。
どちらも金属製のコネクタですが、対応する管と構造が全く異なります。
1. 対象の管が違う
・ストレートボックスコネクタ ＝ 薄鋼電線管（C管）用
・ねじなしボックスコネクタ ＝ ねじなし電線管（E管）用
試験問題で「薄鋼電線管を使用する工事」とあったら、迷わずストレートボックスコネクタを選んでください。

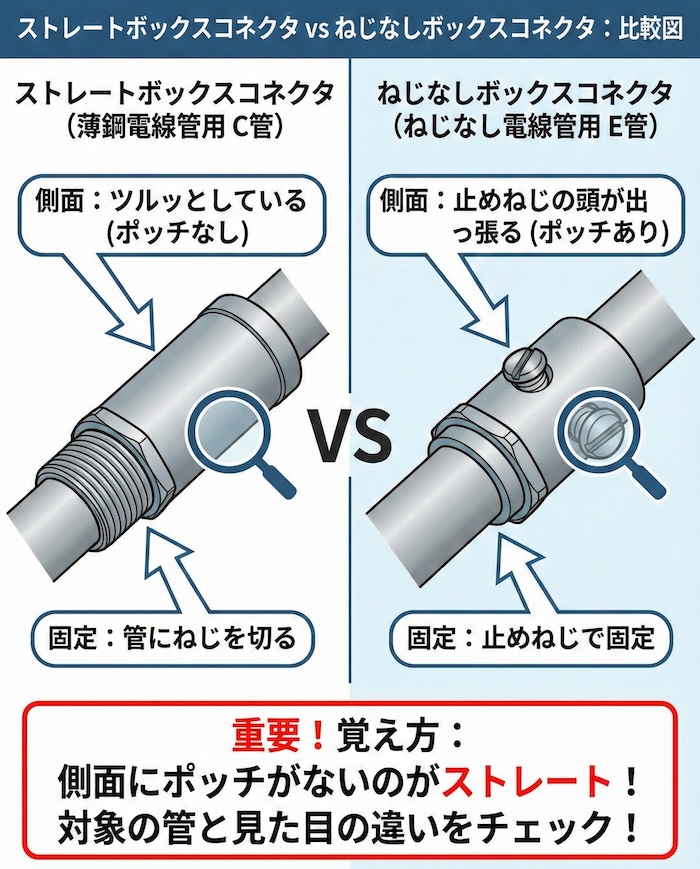

2. 見た目の違いで見分ける
写真鑑別問題（この写真は何か？）が出たときの見分け方は以下の通りです。
| 種類 | ストレートボックスコネクタ | ねじなしボックスコネクタ |
| 側面の特徴 | ツルッとしている（または細かい溝のみ） | 止めねじの頭が出っ張っている |
| 管の固定 | 管にねじを切って回し入れる | ねじを切らずに止めねじで固定する |
「側面にポッチ（ねじ頭）がないのがストレート（薄鋼用）」と覚えておきましょう。

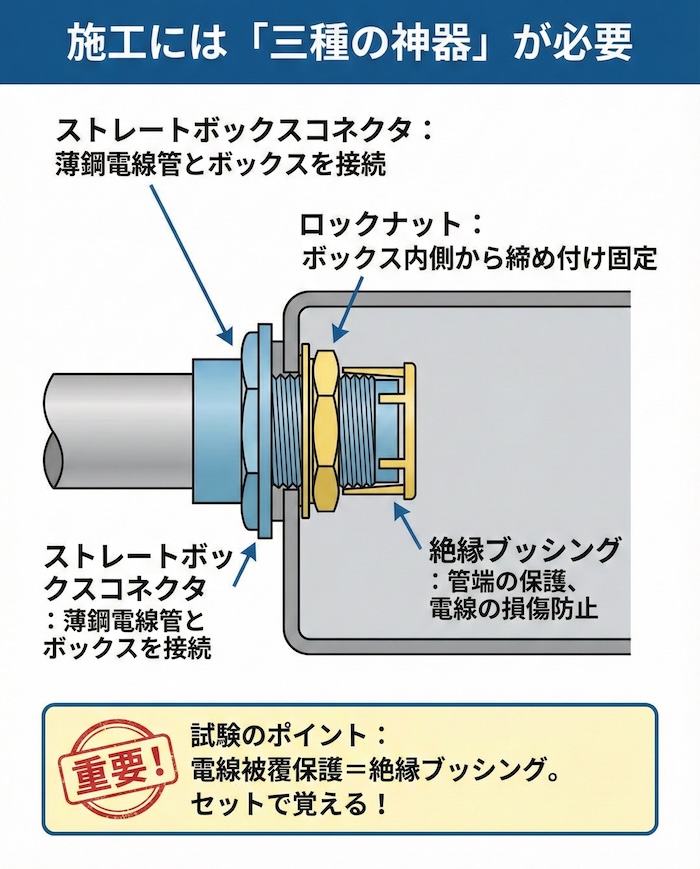

施工には「三種の神器」が必要
ストレートボックスコネクタを使用する際は、必ずセットで使う部材があります。試験では「この工事に必要な材料の組み合わせ」として問われることがあります。教材の表にもある「ブッシング」や「ロックナット」との関係を整理します。

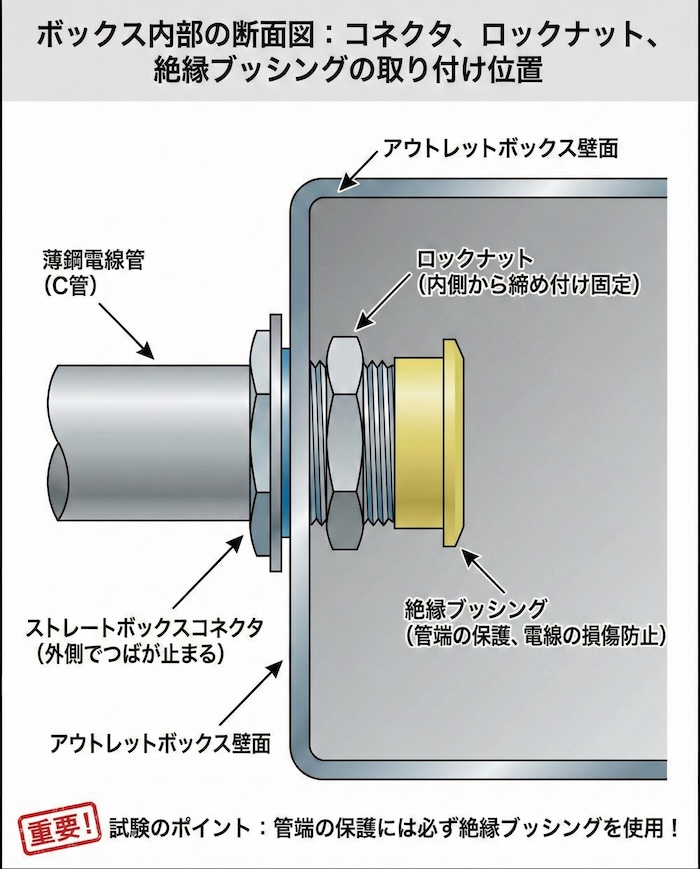

1. ロックナット
コネクタをボックスの穴（ノックアウト）に差し込んだ後、ボックスの内側から締め付けて固定するための六角形の薄いナットです。
コネクタには「つば」がついているため、ボックスの外側で止まります。内側からこのロックナットで締め付けることで、ボックスの壁を挟み込んで固定します。
2. 絶縁ブッシング
非常に重要な部材です。教材の「重要！」欄でも触れられていますが、管端に取り付ける器具として頻出です。
金属管やコネクタの端（切り口）は鋭利になっており、そのまま電線を通すと被覆が傷つき、漏電や火災の原因になります。
それを防ぐため、管の先端（ボックスの内側に出てくる部分）には、必ずプラスチックなどの絶縁体でできた「絶縁ブッシング」を取り付けます。
試験のポイント：
「金属管工事で、電線の被覆を保護するために管端に取り付けるものは？」
答えは「絶縁ブッシング」です。ストレートボックスコネクタとセットで覚えましょう。
試験のコツ

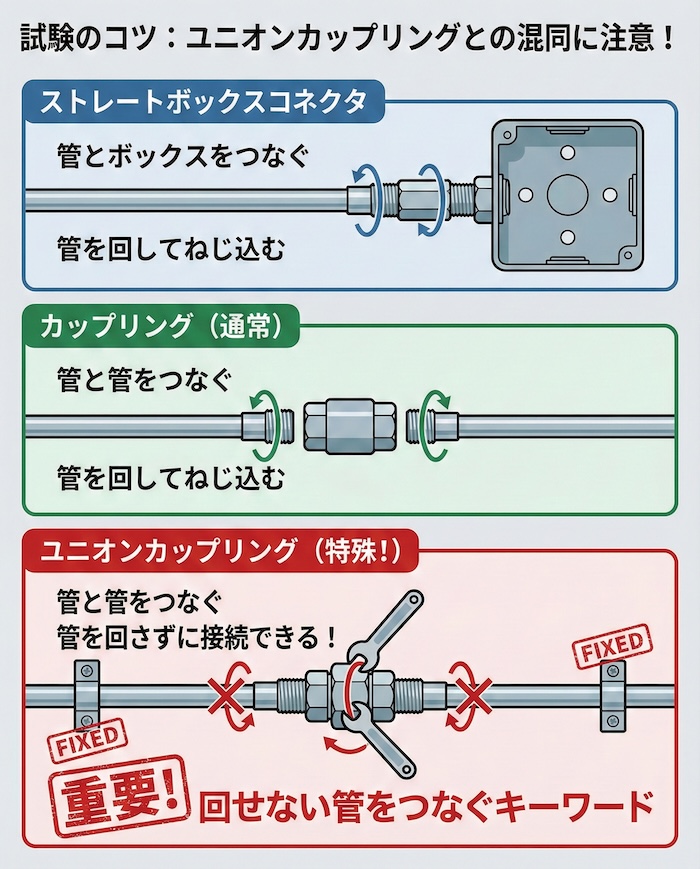

ユニオンカップリングとの混同に注意
「ユニオンカップリング」という言葉があります。これは何でしょうか？
ストレートボックスコネクタは管とボックスをつなぎますが、カップリングは「管と管」をつなぎます。
その中でもユニオンカップリングは、両端が固定されていて「回すことのできない薄鋼電線管」同士を接続するための特殊な器具です。
・管を回してねじ込む ＝ 通常のカップリング、ストレートボックスコネクタ
・管を回さずに接続できる ＝ ユニオンカップリング
「回せない管をつなぐもの」というキーワードが出たらユニオンカップリングですが、基本の接続はストレートボックスコネクタや通常のカップリングであることを理解しておきましょう。
まとめ
ストレートボックスコネクタについて、試験合格に必要な知識を整理しました。
・用途：薄鋼電線管（C管）をボックスに接続する
・特徴：側面に止めねじがない（ねじなしコネクタとの違い）
・施工：管にねじ切りが必要
・セット：ロックナットで固定し、絶縁ブッシングで保護する
一見地味な部品ですが、電気工事の基本が詰まっています。
写真を見たら「あ、これは薄鋼用だ。ロックナットとブッシングが必要だな」と瞬時に連想できるようになれば、合格はぐっと近づきます。まずはこの基本をマスターして、応用問題にも対応できるようにしておきましょう。
