記事を読む前に！実践・過去問チャレンジ
まずは今の実力をチェックしてみましょう。第二種電気工事士の筆記試験（配線図問題）において、基本となるこの図記号を正解できるでしょうか。
これが解ければ、屋内の配線設計図を読み解くための第一歩はクリアです。
【問題】
次の図記号１〜４のうち、「配電盤・分電盤・制御盤」を表す基本的な図記号として正しいものはどれでしょう？
横長長方形
丸
ひし形

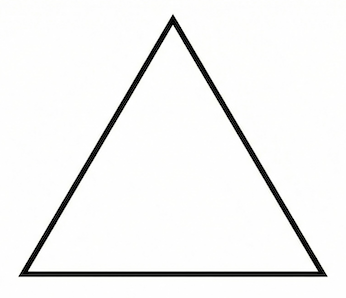

三角形
答えは決まりましたか？
正解がどれか、そしてそれぞれの盤の違いは何なのか。
今回解説する「盤」は、まさに建物の中に電気という血液を送る「心臓部」です。
この箱の中身と役割を理解することは、電気工事士として現場に立つための必須条件と言えるでしょう。
1. ズバリ、この図記号は何？

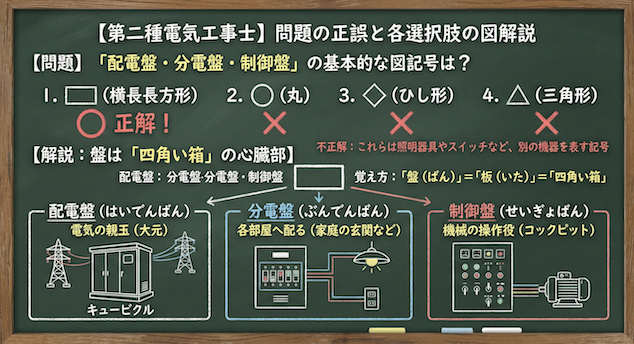

先ほどのクイズの答え合わせです。

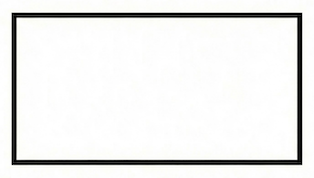

配電盤・分電盤・制御盤の基本的な図記号を表すのは以下のものです。
答えは、選択肢の 1 でした。
覚え方のコツ
非常にシンプルですが、 「盤（ばん）＝ 板（いた） ＝ 四角い箱」 というイメージを持ってください。
複雑な記号が多い電気工事の図面の中で、ドーンと構えている四角い記号があれば、それが電気のスタート地点や中継地点である「盤」です。
図面によっては、この長方形の中に文字が入ることで種類を区別することもありますが、まずは「四角は盤である」という基本を押さえましょう。
2. 配電盤・分電盤・制御盤の違いとは？
参考書の解説にもある通り、これらは似ているようで役割には明確な違いがあります。試験でも問われるポイントですので、整理しておきましょう。
配電盤（はいでんばん）
分電盤などへ電気を供給する盤
発電所から送られてきた高圧の電気を受け取り、使いやすい電圧に変えて、建物の各エリアにある「分電盤」へ送るための親玉です。
ビルや工場の屋上、地下室にある「キュービクル」と呼ばれる金属の箱の中に収められていることが多いです。
分電盤（ぶんでんばん）
各電路へ電気を供給する盤
配電盤から送られてきた電気を、照明やコンセントといった具体的な「回路」に分ける役割を持ちます。
私たちにとって最も身近なのはこの分電盤です。 一般家庭の玄関や洗面所の上の方に設置されているブレーカーが並んだ箱、あれが分電盤です。
制御盤（せいぎょばん）
制御用のスイッチや計器類をまとめてある盤
ポンプやエレベーター、空調機などの機械を操作（制御）するためのスイッチやランプが詰まった箱です。電気を配るというよりは、機械を動かすためのコックピットのような役割です。
3. 実際の現場ではどう関わる？
試験勉強としての知識だけでなく、実際に電気工事士として働く際に、これらがどう関わってくるのかをイメージしてみましょう。
住宅工事の場合
住宅のリフォームや新築工事では、必ず 「分電盤」 を触ることになります。
「アンペア変更工事」や「エアコン専用回路の増設」などは、この分電盤から新しい電線を引っ張ってくる作業です。
図記号の「四角」を見たら、「ここが電気の出発点だ」と認識して、そこからどう配線が伸びていくかを追うのが図面読み取りの基本です。
ビル・工場メンテナンスの場合
規模の大きな現場では、 「配電盤」 や 「制御盤」 が主役になります。
「ポンプが動かない」というトラブル対応では制御盤を開けて調査しますし、ビル全体の停電点検では配電盤を操作します。
これから転職する方へのアドバイス
ホワイトカラーの仕事では、システムやデータという「目に見えないもの」を扱うことが多いですが、電気工事は違います。
「この四角い箱（盤）の中に、この建物で使うすべてのエネルギーが集まっている」
そう実感できるのは、現場仕事ならではのやりがいです。
図記号の一つ一つが、実際の現場では重量のある金属の箱であり、重要なインフラであることを意識して学習を進めてください。
まとめ
- 配電盤・分電盤・制御盤の基本図記号は 横長の長方形（□）。
- 配電盤 は大元、 分電盤 は各部屋へ配る役、 制御盤 は機械の操作役。
- 一般家庭で一番目にするのは、ブレーカーが入っている 分電盤。
- 現場では、ここが配線の「出発点」となる最重要箇所。
この「四角い図記号」を見たら、単なる図形として見るのではなく、「あの中にブレーカーが並んでいて、そこから全ての電気が始まっているんだ」と想像してみてください。
そうすれば、無機質な配線図が、実際の建物の電気の流れとして見えてくるはずです。
