記事を読む前に！実践・過去問チャレンジ
電気工事士として働く上で、分電盤（ブレーカ）の知識は基本中の基本です。
住宅の図面を見たとき、「どこにどんな種類のブレーカを設置すべきか」を判断できなければ、重大な電気事故につながる恐れがあります。
今回は、配線図の問題から「分電盤内の図記号」と「適切なブレーカの選定」に関する問題をピックアップしました。
記号のアルファベットと、回路の電圧（V）に注目して解いてみましょう。
【問題】
図の矢印で示す図記号の機器は。
- 2極1素子の配線用遮断器
- 2極2素子の漏電遮断器
- 2極2素子の配線用遮断器
- 2極1素子の漏電遮断器
答えは決まりましたか？
「四角にBって書いてあるから…」
「エアコンが200Vだから…」
この2つのヒントから、正解を導き出すことができます。
なぜその機器を選ばなければならないのか、電気の安全を守る「素子（エレメント）」の役割と合わせて解説します。
目次 非表示

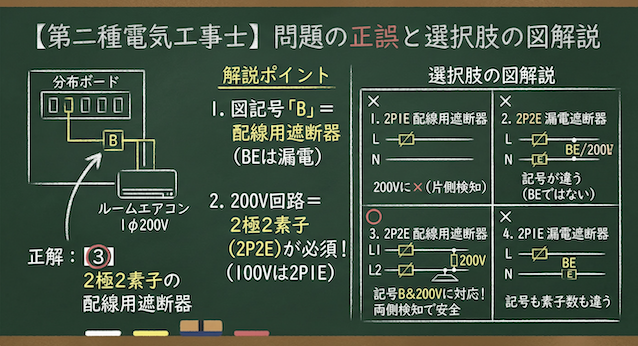

1. ズバリ、正解は？
正解は、選択肢の 【 3 】 です。
この問題を解くためのポイントは以下の2点です。
- 図記号 「B」 の意味を理解しているか。
- 200V回路 に必要な「極数」と「素子数」を理解しているか。
それぞれ詳しく見ていきましょう。
2. 図記号「B」と「BE」の違い
まず、四角い枠の中に書かれたアルファベットに注目します。
- B：配線用遮断器（Breaker の B）
- BE または E：漏電遮断器（Breaker for Earth leakage の BE、または Earth leakage の E）
今回の問題の図記号には 「B」 と書かれています。
この時点で、この機器は「配線用遮断器」であることが確定します。
したがって、選択肢にある「漏電遮断器」である【2】と【4】は誤りだとすぐに判断できます。
3. 200V回路には「2P2E」が必須
残る選択肢は【1】と【3】です。どちらも配線用遮断器ですが、「素子数」が違います。
ここで注目すべきは、回路の行き先（負荷）です。
図面を見ると、この回路は 「ルームエアコン 1φ200V」 に接続されています。
単相3線式の回路において、使用する電圧によって選ぶべきブレーカのタイプが決まっています。
- 100V回路電圧線（L）と中性線（N）を使用します。ここでは 2極1素子（2P1E） のブレーカを使用するのが一般的です。（※2極2素子を使用しても問題ありませんが、通常はコストの安い2P1Eが使われます）
- 200V回路電圧線（L1）と電圧線（L2）の2本を使用します。ここでは必ず 2極2素子（2P2E） のブレーカを使用しなければなりません。
なぜ200Vに「2P1E」はダメなのか？
「2極1素子（2P1E）」は、2本の線のうち片方の線（L側）にしか、過電流を検知するセンサー（素子）が入っていません。もう片方の線（N側）は素通りです。
100V回路であれば、片側に素子があれば十分保護できます。
しかし、200V回路は2本とも電圧がかかっている線（対地電圧100V）です。もし2極1素子を使ってしまうと、素子が入っていない方の線で短絡（ショート）や過電流が起きた場合、ブレーカが作動せず、配線が燃えてしまう危険性があります。
そのため、200V回路には必ず「両方の線にセンサーが入っている」ブレーカ、つまり 2極2素子（2P2E） を使うルールになっています。
↓配線用遮断器（ブレーカ）の図記号の解説は以下に記載していますので詳しくはこちらをご確認ください
まとめ：この問題の攻略ポイント
今回の問題は、以下のステップで解くことができます。
- 図記号が 「B」 なので、機器名は 「配線用遮断器」。
- 負荷が 「200V」 なので、タイプは 「2極2素子（2P2E）」。
よって、「2極2素子の配線用遮断器」である【3】が正解となります。
覚え方のコツ
- 100V回路 ＝ 2P1E （片側検知でOK）
- 200V回路 ＝ 2P2E （両側検知が必要・必須）
近年の住宅は、リビングに大型エアコンを設置するために200Vコンセントを設けるケースが増えています。
「200Vには2P2E」というルールは、試験だけでなく実際の現場調査やリフォーム工事でも頻繁に使う知識です。しっかりと頭に入れておきましょう。
