【第二種電気工事士】コンセントの図記号（壁・天井・床）の違いは？試験によく出る基本と設置場所を解説

目次非表示

記事を読む前に！実践・過去問チャレンジ

まずは実力試しです。第二種電気工事士の試験（筆記・配線図問題）において、以下の問いに正解できるかチェックしてみましょう。

【問題】

次の図記号１〜４のうち、「床面に設置するコンセント（フロアコンセント）」を示すものはどれでしょう？

答えは決まりましたか？

「コンセントなんてどれも一緒でしょ？」と思った方、あるいは「壁付と天井付、どっちが黒塗りだっけ…」と迷った方。

実はこの区別、試験で頻出するだけでなく、現場での作業内容を大きく左右する重要なポイントです。

これから正解と、「なぜその形なのか」という覚え方、そして実際に現場ではどのように施工されるのかを解説していきます。

電気工事士の勉強、進んでいますか？

普段何気なく使っているコンセントですが、図面（設計図）の上では「どこに付けるか」によって記号が微妙に変化します。

このルールを覚えていないと、試験で点を落とすだけでなく、将来現場に出た時に「壁に付けるはずのコンセントを天井に付けてしまった」なんていうミスに繋がりかねません。

今回は、最も基本的な「設置場所によるコンセント記号の違い」と、試験で問われる「定格の表記ルール」について解説します。

先ほどのクイズの答え合わせです。

正解： 3

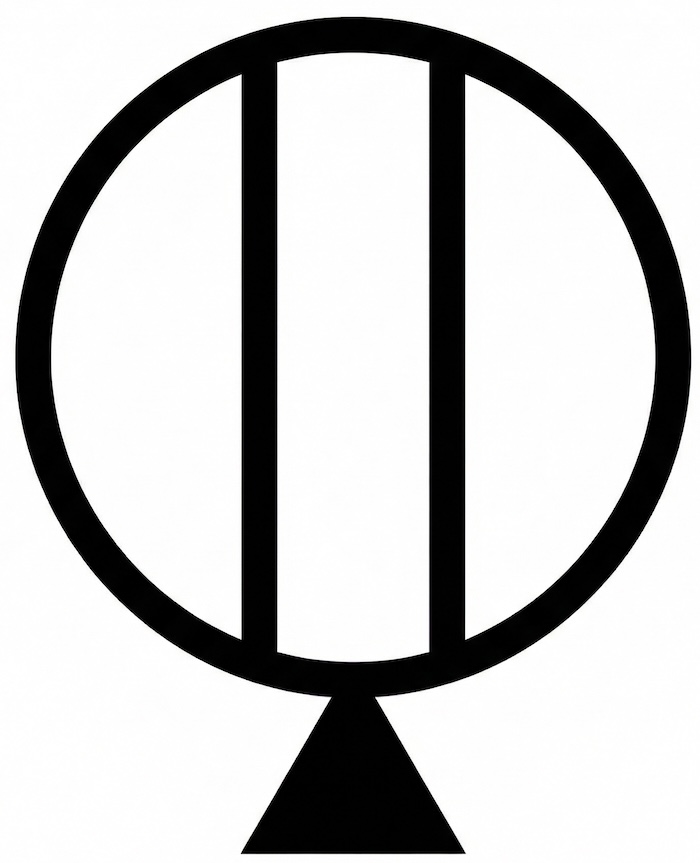

（円の下に黒抜きの三角形がついている）

これが 「床面（ゆかめん）コンセント」 の図記号です。

それぞれの選択肢の意味は以下の通りです。

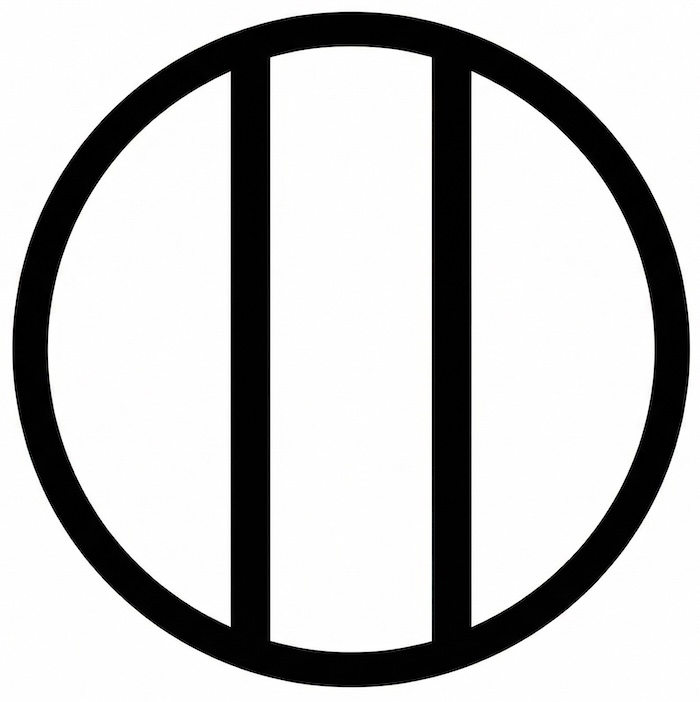

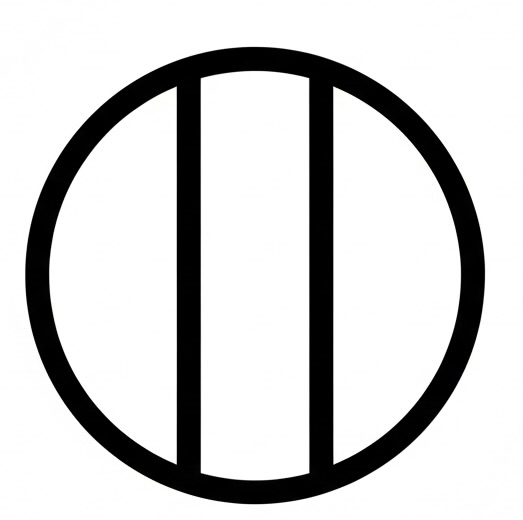

コンセントの図記号は 「天井（丸）」 を基本として、飾りをつけることで場所を表現しています。

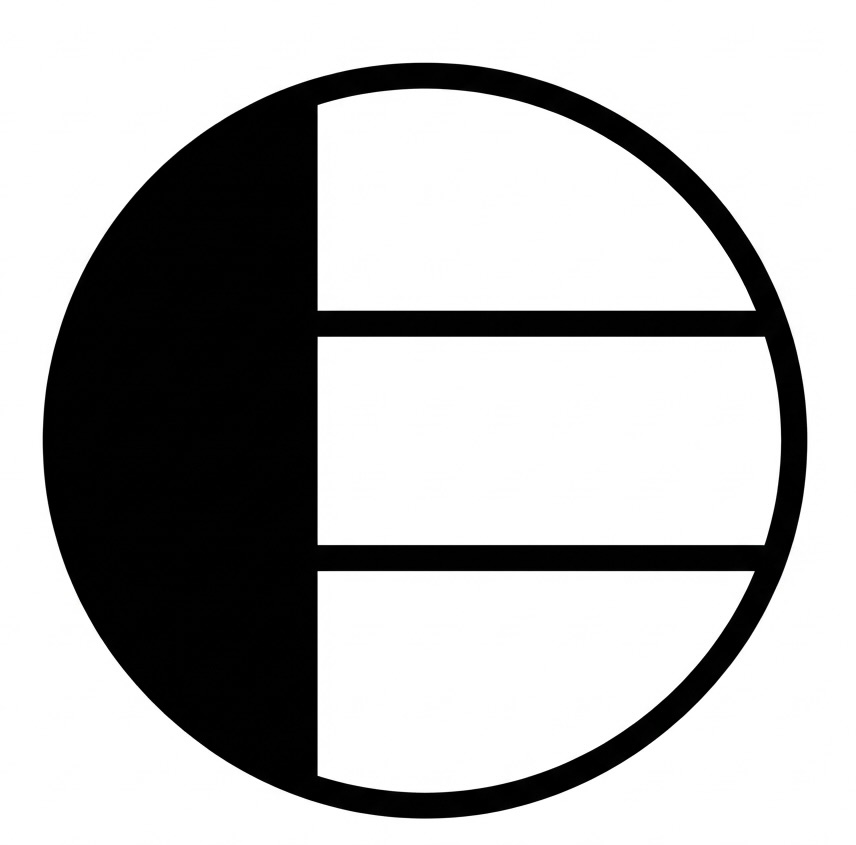

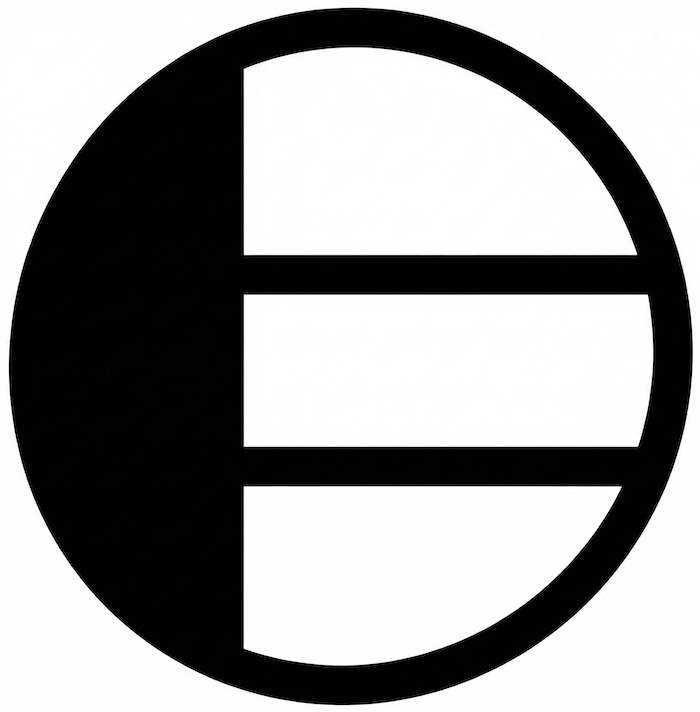

壁付（半円黒塗り）：壁にペタッとくっついているイメージ。「壁の影」と覚えましょう。実際の住宅の配線図では、壁の線に沿って書かれるため、壁側を塗りつぶして表現します。※ちなみに、一般家庭の部屋にあるコンセントは99%これです。

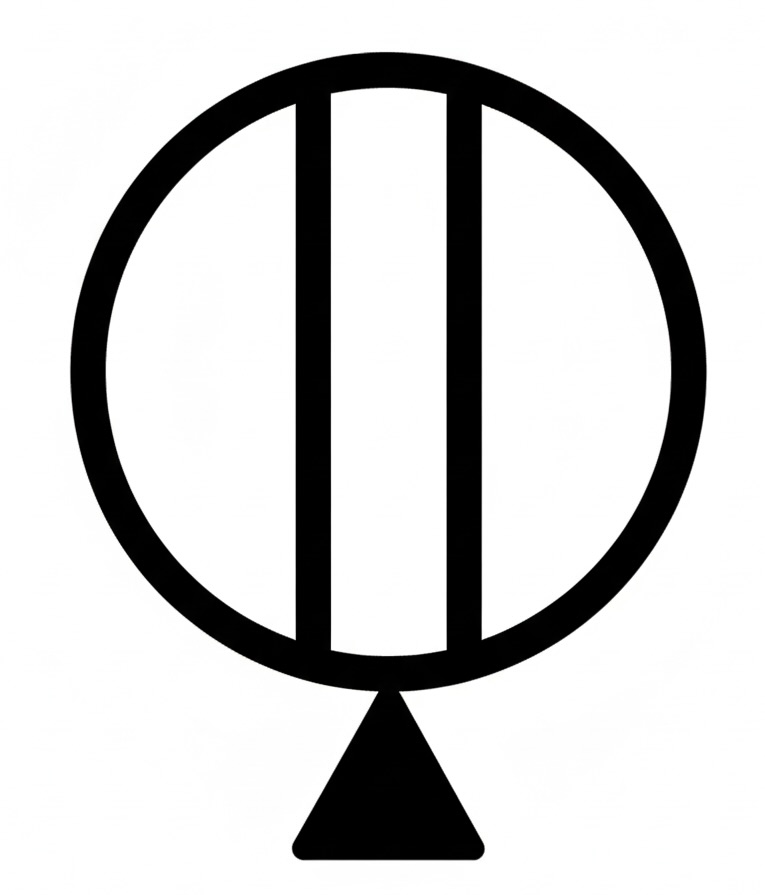

床面（下三角）：三角形を「スタンド（足）」と見立ててください。「床に置くための足がついている」とイメージすれば忘れません。

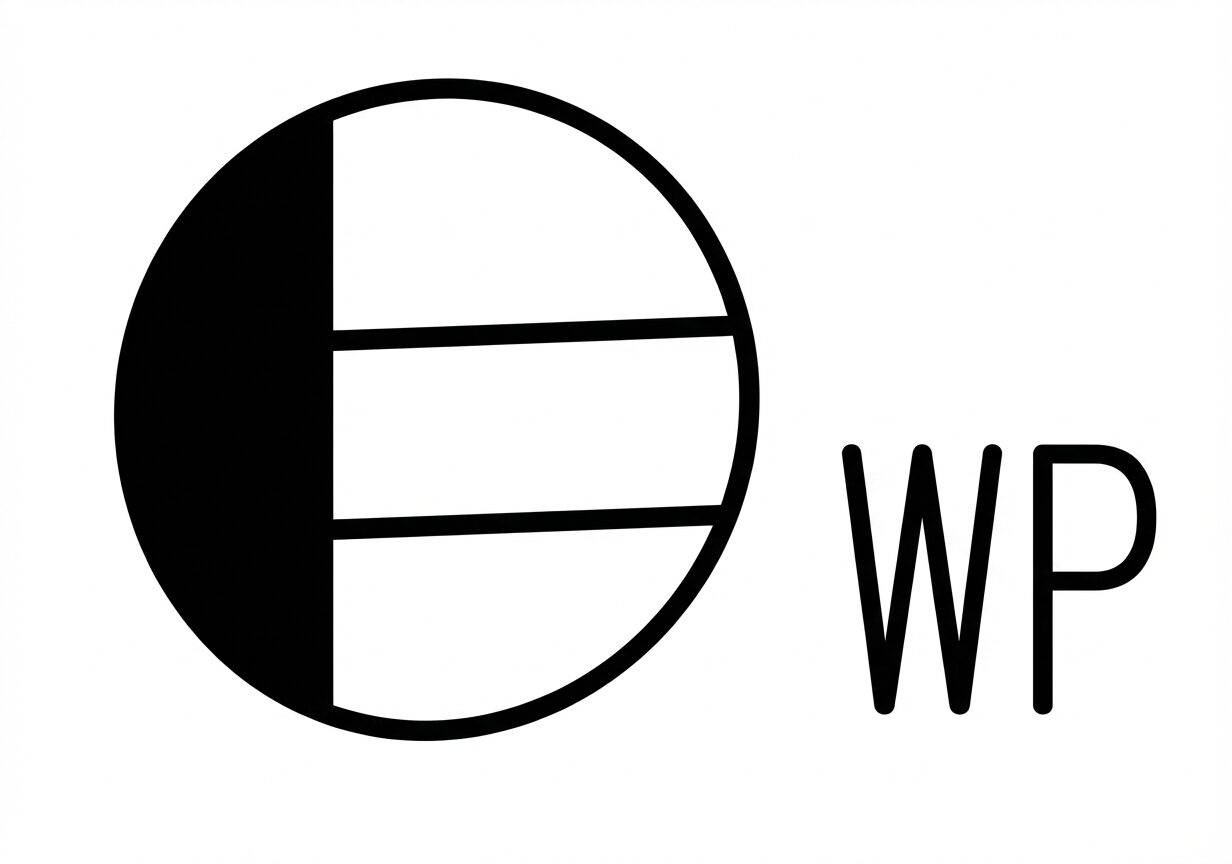

図記号を覚える上で、形状と同じくらい重要なのが「横に添えられた文字（傍記）」です。

ここで試験によく出るのが「何もしない（傍記しない）場合」のルールです。

15A 125V は傍記しない

これは超重要です。

日本の一般家庭用コンセント（縦穴が2つのあれ）は、基本的に「15アンペア・125ボルト」で作られています。

あまりに数が多すぎるため、「何も書いてなければ普通の（15A 125V）コンセントだぞ」というのが図面の暗黙の了解（デフォルト設定）なのです。

逆に、それ以外の場合は必ず文字を書かなければなりません。

試験の「写真鑑別問題」では、図記号を見て正しいコンセントの写真を選ぶ必要があります。以下のポイントを押さえましょう。

20A （定格電流）：
- エアコンやIHクッキングヒーターなど、電気を多く使う場所用。
- 見分け方： 刃の受け口が少し曲がっている（エルバー型など）のが特徴です。
250V （定格電圧）：
- 業務用の機器や、大きめのエアコン（200V機器）用。
- 見分け方： 穴の形状が「ハの字」や「Tの字」になっています。
E （接地端子）：
- アースターミナル付。「Earth」のE。
- 見分け方： プラグを差す穴の下に、パカっと開くアース線を繋ぐ蓋がついています。
3P （極数）：
- 3極コンセント。
- 見分け方： 穴が3つあります（通常は2つ）。工場などの動力電源でよく見られます。
