この記事で分かること
・電気工事士試験で頻出の「ターミナルキャップ」と「エントランスキャップ」の決定的な違いと見分け方を完全マスターできる
・「水平配管に限る」という重要な施工ルールの理由を理解し、不適切工事の判定問題を確実に正解できるようになる
・電動機（モーター）接続などの具体的な用途や、試験で問われる関連知識を網羅的に学習できる
電気工事士の試験勉強を進めていると、金属管工事の「付属品」に関する問題でつまずくことはありませんか？
その中でも、特に受験生を悩ませるのが、管の端（管端）に取り付ける部材の区別です。
今回は、一見すると地味ですが、試験では合否を分ける引っかけ問題として頻出する「ターミナルキャップ」について徹底的に解説します。
よく似た部材である「エントランスキャップ（ウェザーキャップ）」との決定的な違いや、プロとして絶対に知っておくべき施工のルールを深く理解して、試験での得点源に変えましょう。
目次 非表示

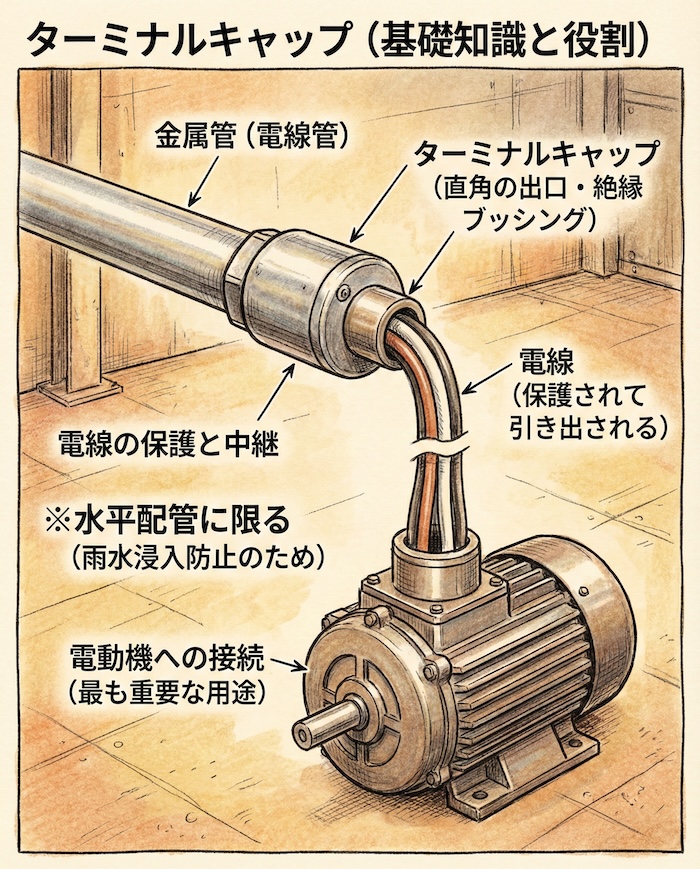

1. ターミナルキャップとは？（基礎知識と役割）

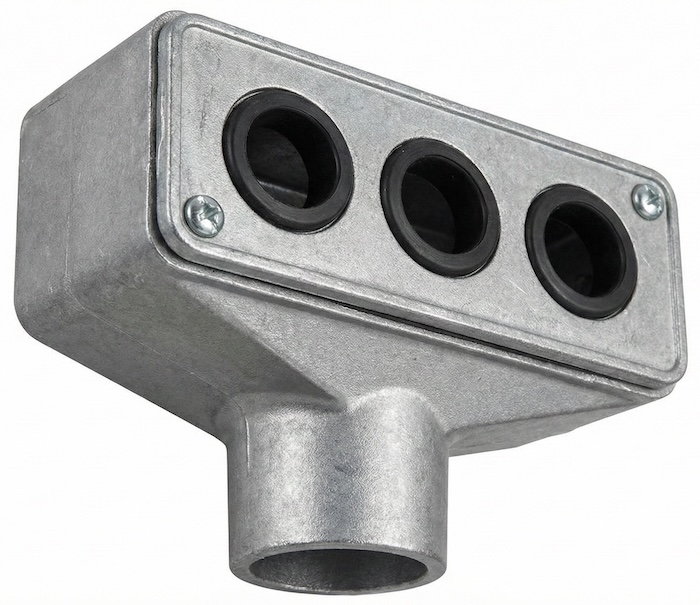

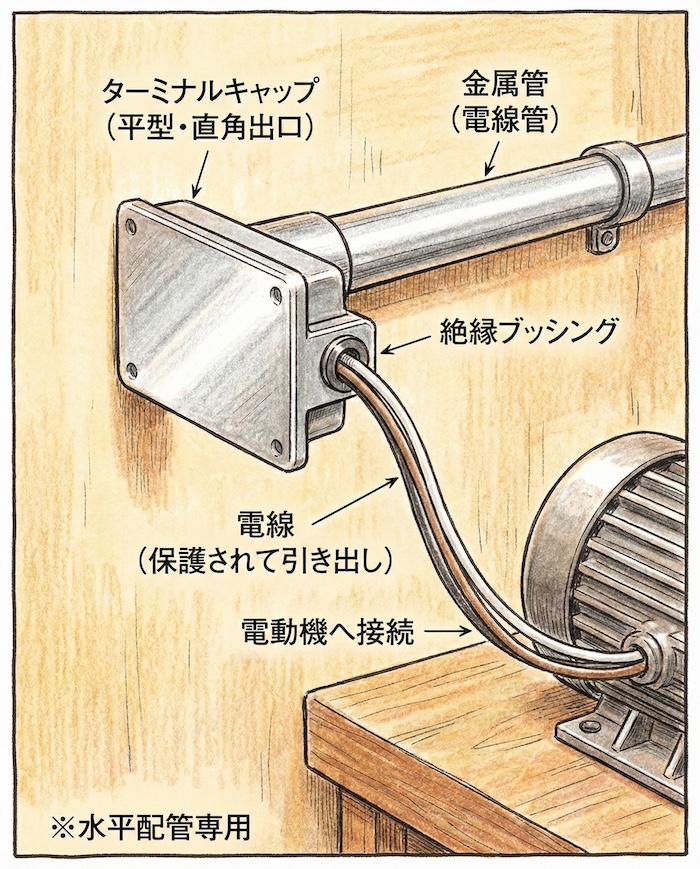

ターミナルキャップは、金属管工事において電線管の末端（ターミナル）に取り付ける、蓋（ふた）のような役割を持つ部材です。
主に鋳鉄や亜鉛合金ダイカストなどの丈夫な金属で作られています。
最も重要な用途：電動機への接続
この部材の最大の役割は、金属管から電線を引き出し、電動機（モーター）などの機器へ接続する際の「保護」と「中継」です。
金属管の中に電線を通して配管し、その先にあるモーターに電線をつなぐ場面を想像してください。
もし、金属管を切断したままの状態で電線を出すと、金属の鋭利な切り口（エッジ）で電線の被覆が傷ついたり、振動で電線が擦れてショート（短絡）したりする危険があります。また、管の中にゴミやホコリが入るのも防がなければなりません。
そこで、管の端にこのターミナルキャップを取り付けます。キャップの出口には絶縁性のブッシングなどが付いており、電線を優しく保護しながら安全に引き出すことができます。試験において「電動機への接続」というキーワードが出たら、まずはこの部材を想起してください。

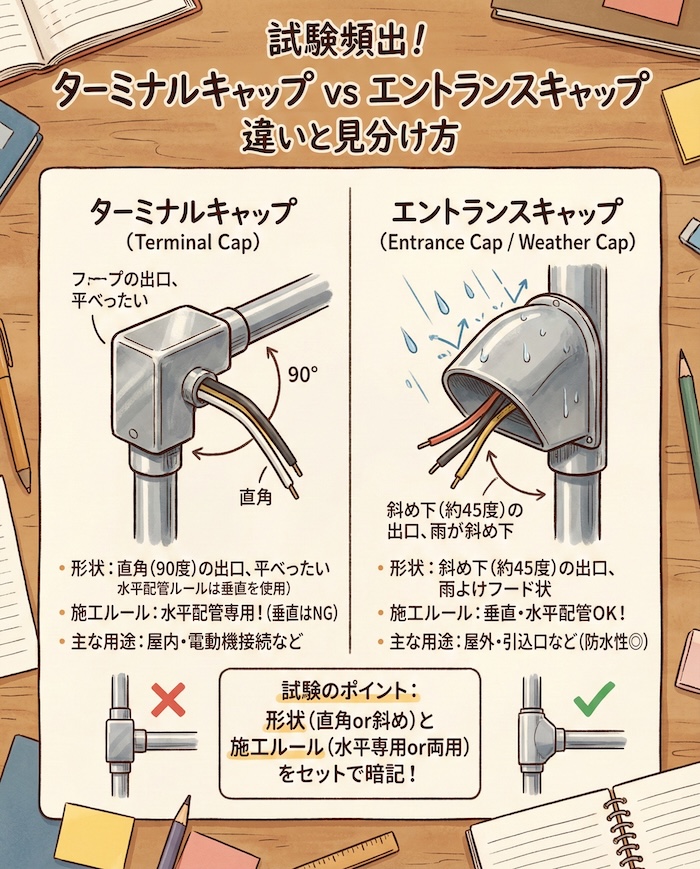

2. 試験頻出！エントランスキャップとの違い
ここがこの記事の最重要ポイントです。
ターミナルキャップには、非常によく似た「エントランスキャップ（ウェザーキャップ）」というライバルが存在します。
電気工事士試験では、この2つの写真を見分けたり、施工方法の正誤を判定したりする問題が頻繁に出題されます。以下の3つの違いを完璧に覚えましょう。

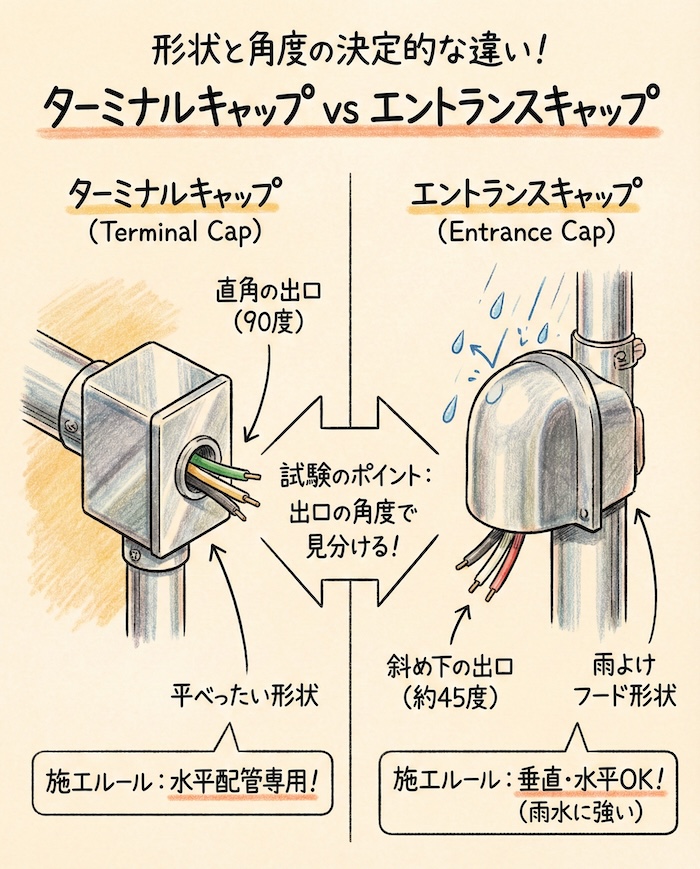

① 形状と角度の違い
写真鑑別問題（写真を見て名称を答える問題）で即答するためのポイントです。
【ターミナルキャップ】
電線が出てくる口（穴）が、取り付けた管に対して「直角（90度）」になっています。
全体的に平べったく、四角いお面のような形状です。
【エントランスキャップ】
電線が出てくる口が、「斜め下（約45度）」を向いています。
雨水が入らないように、なで肩のような形状や、フード（ひさし）のような形をしています。
② 施工できる配管の向き（重要ルール）
筆記試験の文章問題（不適切な工事の指摘など）で狙われるのがこのルールです。
【ターミナルキャップ】
「水平配管」に限られます。
ここを必ず暗記してください。ターミナルキャップは構造上、垂直に立った管の上に取り付けると、開口部が真横や上を向く可能性があります。そうなると防水性が確保できず、雨水やホコリが浸入してしまいます。そのため、原則として水平に敷設された管の末端に使用します。
【エントランスキャップ】
「垂直配管」および「水平配管」に使用できます。
屋外の引込口など、管を垂直に立ち上げて電線を引き込む場合は、雨水の浸入を防ぐ構造を持つエントランスキャップを使います。試験では「垂直配管＝エントランスキャップ」という組み合わせが鉄則です。
③ 使用場所の違い
・ターミナルキャップ：主に屋内や雨線内の機械周りなど。
・エントランスキャップ：主に屋外の雨線外、架空引込線の引込口など。

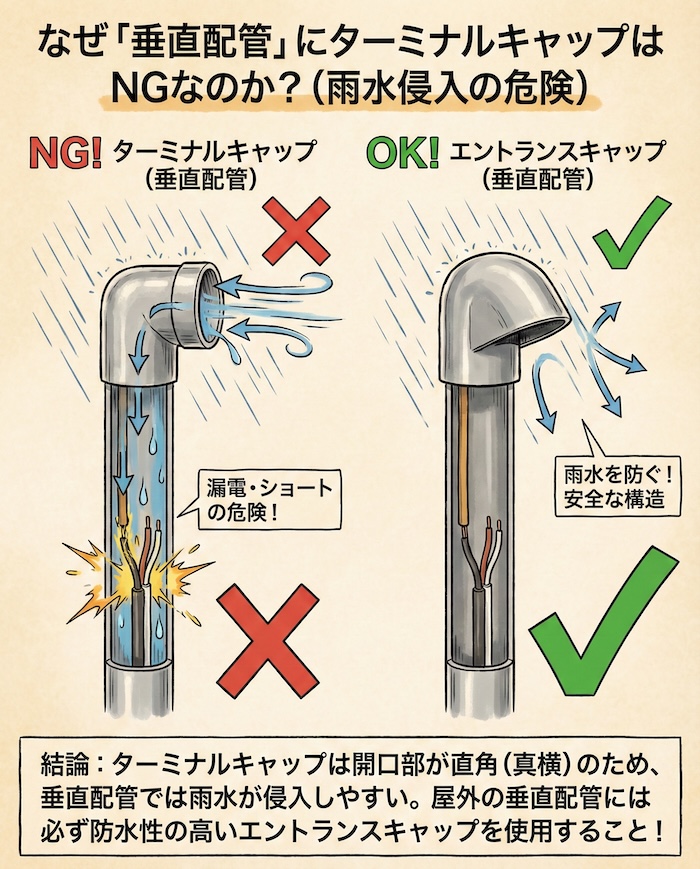

3. なぜ「垂直配管」にターミナルキャップはNGなのか？
「なぜダメなのか」という理由を知っておくと、記憶への定着率がグッと上がります。
もし、屋外で地面から垂直に立ち上げた金属管のてっぺんに、ターミナルキャップを取り付けたとします。
ターミナルキャップの穴は「直角（真横）」を向いています。
この状態で雨が降るとどうなるでしょうか？
横風を伴う雨が降った場合、穴から雨水が管の中に直接入り込んでしまいます。管内に入った水は、電線の絶縁劣化を引き起こし、最悪の場合は漏電事故につながります。
一方、エントランスキャップは穴が「下向き」についているため、垂直な管のてっぺんに付けても、傘をさした状態と同じになり、雨水が入りにくい構造になっています。
この「水じまい（防水性）」の違いが、施工ルールの違いにつながっているのです。

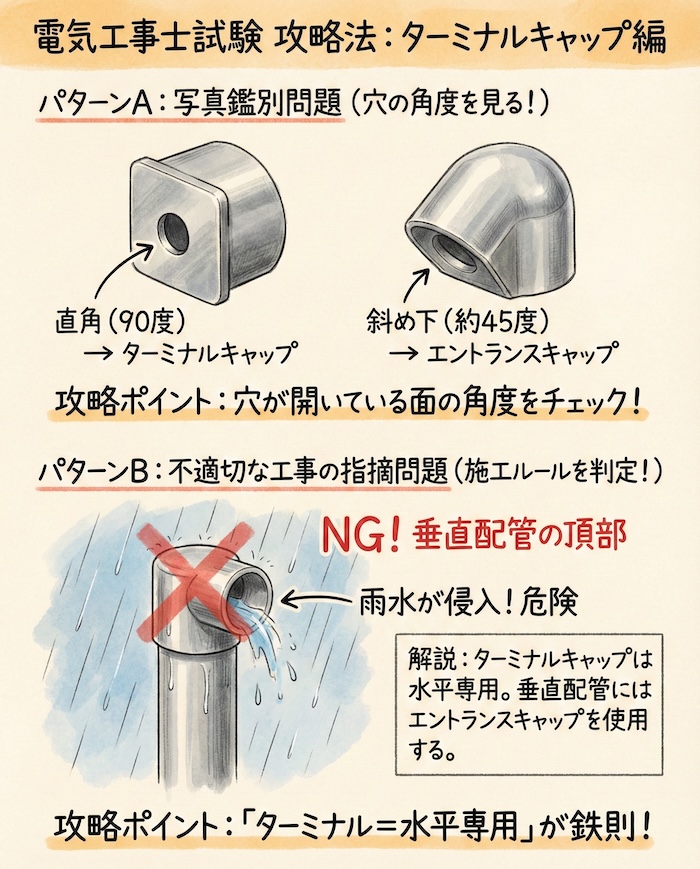

4. 電気工事士試験での攻略法
実際の試験でどのように出題されるか、パターン別の対策を整理します。
パターンA：写真鑑別
問題用紙に部材の写真が載っており、「この名称は？」や「用途は？」と問われます。
【攻略法】
写真の「穴の開いている面」を見てください。
その面が平らで、取り付け口に対して「垂直（90度）」なら「ターミナルキャップ」です。
もし丸みを帯びていて「斜め下」を向いていたら「エントランスキャップ」です。
パターンB：不適切な工事の指摘
「金属管工事の施工として、不適切なものはどれか？」という文章問題です。
【よくあるNG選択肢】
「屋外の雨線外において、垂直に敷設した金属管の上端にターミナルキャップを取り付けた。」
【解説】
これは「不適切（×）」です。
垂直配管の頂部にターミナルキャップを付けると、前述の通り雨水が管内に浸入します。この場合はエントランスキャップを使わなければなりません。
「ターミナル＝水平専用」と覚えておけば、すぐに正解を選べます。
まとめ
電気工事士試験におけるターミナルキャップの学習ポイントを3つにまとめます。
- 用途は「電動機接続」金属管の末端に取り付け、モーターなどに電線を接続するために使う保護部材です。
- 見た目は「直角」電線の出口が90度横を向いています。斜め下を向くエントランスキャップと区別しましょう。
- 施工は「水平限定」垂直配管（特に屋外）の頂部には使ってはいけません。
「ターミナル（終点）」という言葉と、「水平専用」というルールを結びつけて覚えておけば、この分野の問題は怖くありません。
似ている部材が多い電気工事の世界ですが、一つ一つの「形」には必ず「理由」があります。その理由を理解すれば、丸暗記しなくても自然と正解が選べるようになります。合格を目指して頑張ってください。
