【第二種電気工事士】D種接地工事の抵抗値は100Ω？500Ω？迷わないための判断基準と電線の太さを徹底解説

電気工事士の試験において「接地工事（アース）」は、感電事故や火災を防ぐための最も重要な項目の一つです。

特に「D種接地工事」は出題頻度が非常に高い分野ですが、数字の暗記で混乱しやすいポイントでもあります。「抵抗値は100Ω以下だったはずなのに、正解が500Ωになっているのはなぜ？」と悩んだことはありませんか？

今回は、三相200Vの電動機を例にした配線図問題を通じて、接地抵抗値の例外ルール（緩和措置）と電線の太さの規定を完璧にマスターしましょう。

目次非表示

記事を読む前に！実践・過去問チャレンジ

まずは、実際の問題に挑戦して今の理解度をチェックしてみてください。配線図記号と条件をよく読み取ることが正解への鍵です。

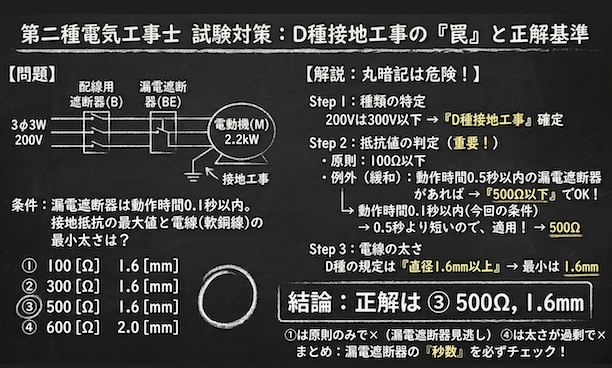

下図の矢印で示す部分の接地工事の接地抵抗の最大値と、電線（軟銅線）の最小太さの組合せで、適切なものはどれか。

ただし、漏電遮断器は定格電流30A、定格感度電流30mA、動作時間0.1秒以内のものを使用している。

「D種だから100Ω！」と即答して1番を選んでしまった方は要注意です。問題文に書かれている「漏電遮断器の動作時間」というヒントを見逃していませんか？

なぜその答えになるのか、根拠となるルールを解説します。

最初にやるべきことは、この回路の電圧を確認して、どの種類の接地工事が必要かを判断することです。

図を見ると「3φ3W 200V（三相3線式200V）」と書かれています。

電気設備の技術基準において、電圧の区分は以下のようになっています。

今回は200Vなので「300V以下」に該当し、必要な工事は D種接地工事となります。

ここがこの問題の最大のポイントです。D種接地工事の接地抵抗値には、原則と例外（緩和措置）があります。

通常、D種接地工事の接地抵抗値は 100Ω以下に保つ必要があります。

ただし、感電防止のために有効な漏電遮断器（ELB）を設置した場合、抵抗値の基準が緩くなります。

問題文には「動作時間0.1秒以内のものを使用している」とあります。

0.1秒は0.5秒よりも短いため、瞬時に電気を遮断できる高性能なブレーカーがついていると判断できます。

安全装置がしっかりしているため、接地抵抗値は緩和され、500Ω以下であれば基準クリアとなります。

次に、アース線の太さ（最小太さ）についてのルールです。

D種接地工事で使用する接地線（軟銅線）の太さは、直径1.6mm以上と規定されています。

選択肢を見ると、1.6mmと2.0mmがありますが、最小の太さを問われているため、基準である1.6mmを選びます。（もちろん2.0mmでも工事としては安全ですが、試験問題における「最小太さ」の正解は1.6mmとなります）

これまでの条件を整理します。

この条件に合致する選択肢は 3番となります。

第二種電気工事士試験でD種接地工事が出題されたら、以下の手順でチェックしましょう。

特に「漏電遮断器による500Ωへの緩和」は、ひっかけ問題として頻出です。「D種＝100Ω」と丸暗記するだけでなく、「漏電遮断器があれば500Ω」というセットで覚えておくことが、合格への近道です。
