記事を読む前に！実践・過去問チャレンジ
まずは実力試しです。第二種電気工事士の試験（筆記・鑑別問題）において、以下の問いに正解できるかチェックしてみましょう。
【問題】
次の図記号１〜４のうち、写真（角形引掛シーリング）を示すものはどれでしょう？
答えは決まりましたか？
「なんとなく見たことあるけど、丸だったか四角だったか…」と迷った方もいるかもしれません。
正解がどれか、なぜその答えになるのか、これから詳しく解説していきます。
自信を持って答えられた方も、このまま読み進めて「現場で使える生きた知識」にしてしまいましょう！
電気工事士の勉強を始めると、似たような図記号が多くて混乱しますよね。特に、これからホワイトカラーからブルーカラーへ転職を目指す方にとって、実物を見たことがない器具の名前を覚えるのは一苦労だと思います。
今回は、日本の住宅（特に和室）で古くから使われている「ある天井器具」について解説します。
この器具は、ただ電気を流すだけでなく、重い照明器具を支えるという重要な役割を持っています。
図記号と役割、そして「なぜ四角い形をしているのか？」という現場の理由をセットで覚えて、試験の得点源にしましょう！
1. ズバリ、この図記号は何？
先ほどのクイズの答え合わせです。
添付画像の器具（四角いボディの器具）を表す図記号は…
選択肢「１」 が正解です！

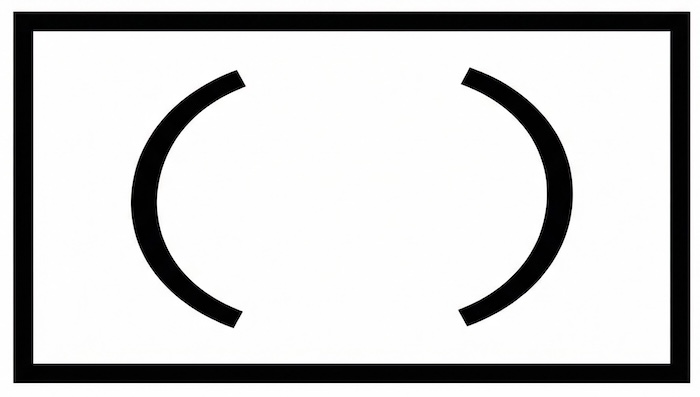

図記号は、長方形の中にカッコのような曲線が描かれた形をしています。
正解：引掛シーリング（角形）
（ひっかけしーりんぐ・かくがた）
試験での定義（重要）
ご提示いただいた画像の説明文にある通り、以下の定義をしっかり覚えましょう。
「天井に取り付ける給電用配線器具で、角形のものです。主に和室などで使用します。」
ここでのキーワードは以下の2点です。
- 給電用配線器具： 照明に電気を送るコンセントのような役割。
- 和室などで使用： ここが「丸形」との最大の違いであり、試験の判別ポイントです。
2. 試験によく出る！「丸形」との違いを攻略
この「引掛シーリング」には、大きく分けて「角形（四角）」と「丸形」の2種類があります。試験ではこの2つの違いを理解しているかが問われます。
それぞれの特徴を整理しましょう。
| 種類 | 角形引掛シーリング（今回の主役） | 丸形引掛シーリング |
| 形状 | 長方形（薄型） | 円盤型 |

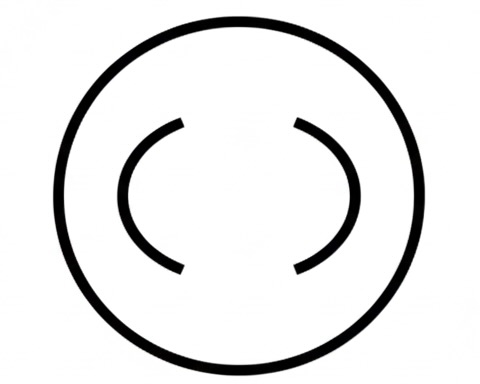

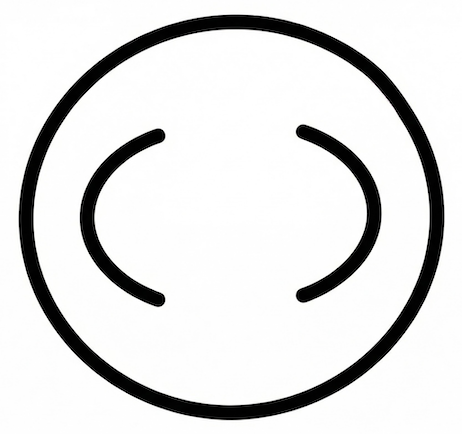

| 図記号 | 長方形の中に（ ） |  円の中に（ ） |
| 主な用途 | 和室、吊り下げ照明（ペンダントライト） | 洋室、シーリングライト（天井張り付き型） |
| 特徴 | 幅が狭いので竿縁（さおぶち）に取り付けやすい | 接地面積が広く、大きな照明を安定して支える |
覚え方：
- 「角形」 ＝ 「和室（竿縁）」 ＝ 「ペンダントライト（紐で吊るすやつ）」
- 「丸形」 ＝ 「洋室」 ＝ 「シーリングライト（カチッと回して付ける円盤ライト）」
試験問題で「和室の天井」というキーワードや、四角い実物の写真が出たら、迷わず「長方形」の図記号（または角形という名称）を選んでください。
※JIS C 0617などの規格上、図記号の微妙な表現は異なりますが、電気工事士試験では上記の特徴（四角か丸か）で判断するのがセオリーです。
3. 実際の現場ではどこに使われている？
これから電気工事士として働く際、この「角形引掛シーリング」はリフォームや現状回復の現場で頻繁に出会います。
和室の天井（竿縁天井）での施工
なぜ「角形」が存在するのか？これには日本の建築様式が関係しています。
古い日本家屋や和室の天井を見上げると、細い木（竿縁：さおぶち）が等間隔に並んでいることがあります。
丸形の大きなシーリングボディだと、この細い木からはみ出してしまいます。そこで、細い木幅に収まるように設計されたのが、この「角形引掛シーリング」です。
現場仕事でのリアル（注意点）
未経験から現場に出ると、先輩にこう言われるかもしれません。
「そこの和室、角（カク）のシーリングに変えといて！」
この時、ただ交換すれば良いわけではありません。
引掛シーリングは「電気の接続点」であると同時に、「数キログラムある照明器具を支えるフック」でもあります。
【施工のプロ目線】
- ビスの効き： 天井の石膏ボードではなく、その奥にある木材（下地）にしっかりビス（ネジ）を打ち込まないと、照明の重みで落下してしまいます。
- 電線の剥き幅： 電線を差し込む長さが適切でないと、発熱や火災の原因になります。
AIに代替されない「ブルーカラーの技術」とは、まさにこういった「現場ごとの下地の状況を見極めて、安全に固定する感覚」のことを指します。これはAIには真似できない、職人の価値あるスキルです。
4. 試験合格へのワンポイントアドバイス
この器具に関しては、以下のパターンの問題を想定しておきましょう。
- 写真鑑別： 写真を見て「引掛シーリング（角形）」という名称を答える。
- 図記号当て： 写真を見て、対応する図記号（長方形のもの）を選ぶ。
- 用途： 「主に何に使われますか？」→「和室の照明用コンセント」と理解しておく。
特に、選択肢に「丸形引掛シーリング」が混ざっていることが多いので、「写真が四角なら、図記号も四角」「写真が丸なら、図記号も丸」と直感的に結びつけられるようにしておきましょう。
まとめ
- 図記号 （長方形） は 角形引掛シーリング。
- 和室の天井や、吊り下げ型の照明によく使われる。
- 丸形との違いは、設置場所（和室の竿縁など）と形状。
- 現場では「電気を通す」だけでなく「照明を落とさないように支える」施工技術が重要。
この「角形引掛シーリング」は、日本の住宅になくてはならない定番の器具です。
古いアパートのリフォームなどでは必ずと言っていいほど交換作業が発生します。
試験勉強を通じて器具の名前を覚えることは、将来の現場作業でのスムーズな指示出し・理解に直結します。
AI時代を生き抜く「手に職」への第一歩として、まずはこの図記号を確実にマスターしましょう！
