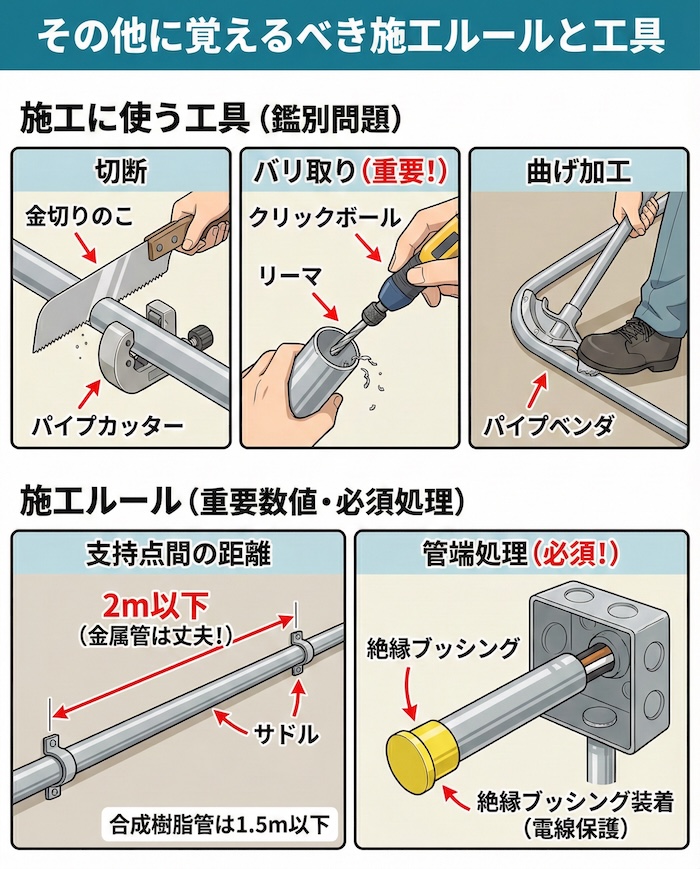

・筆記試験の鑑別問題で問われる工具（リーマ等）や、配線図記号（E19）の完全な覚え方

第一種・第二種電気工事士の試験勉強において、多くの受験生が苦戦するのが「金属管工事」の種類と区別です。

今回は、添付画像のテキストにもある「鋼製（ねじなし）電線管」について解説します。

現場では通称「E管（イーかん）」と呼ばれ、現在の屋内配線工事で最も主流となっている金属管です。

なぜ「ねじなし」なのか？どうやって繋ぐのか？

試験に出るポイントを余すことなく、肉厚に徹底解説します。

目次非表示

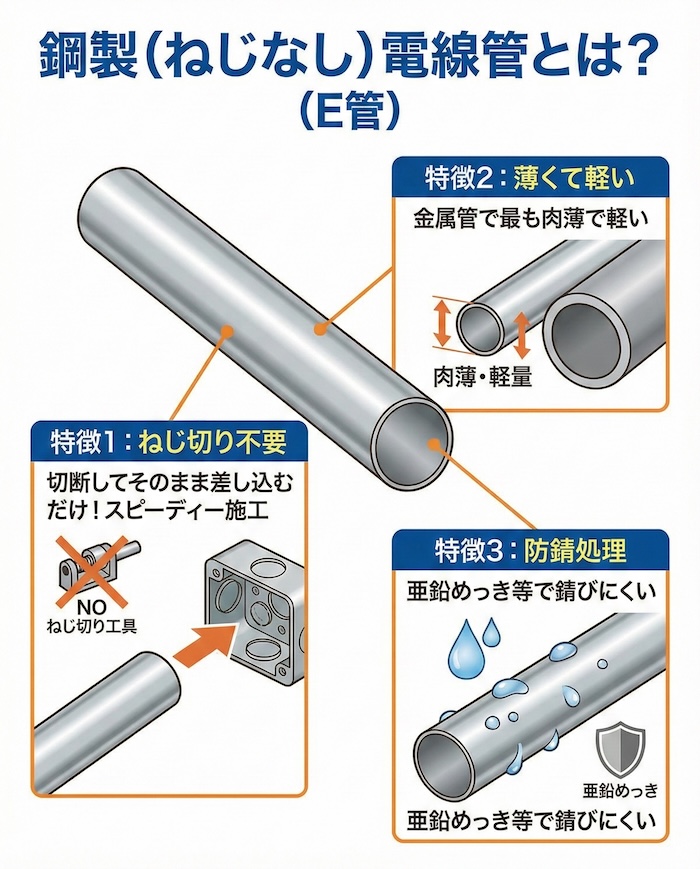

1. 鋼製（ねじなし）電線管とは？

鋼製（ねじなし）電線管は、その名の通り「管の端にねじを切らずに接続できる」金属製の電線管です。

従来の金属管（薄鋼電線管など）は、接続のために専用の工具で管の端に「ねじ山」を刻む必要がありましたが、この「ねじなし電線管」はその手間をなくし、スピーディーな施工を可能にしました。

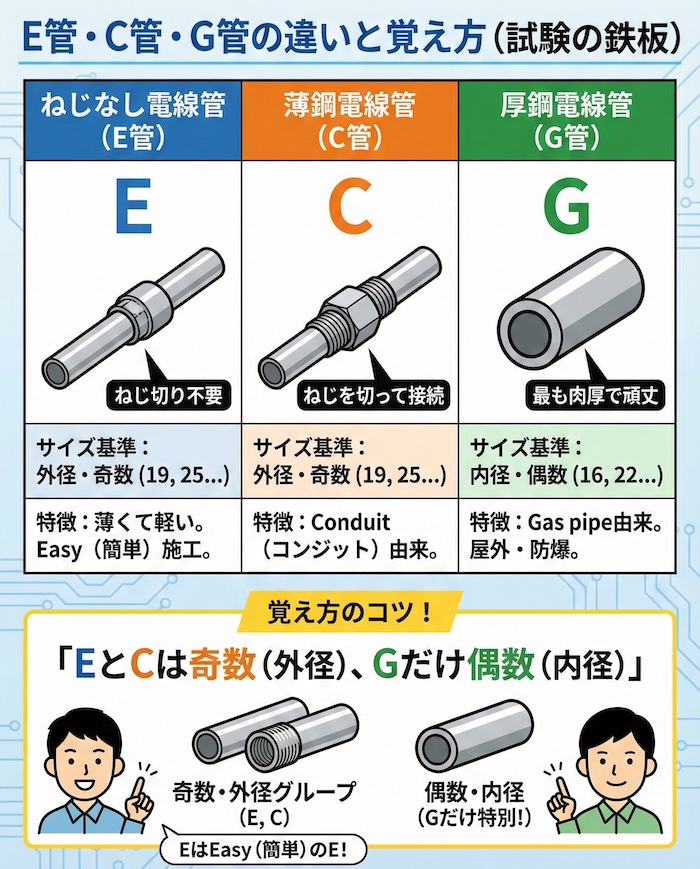

電気工事士試験では、3種類の金属管の違いがよく出題されます。

特に「サイズ（呼び径）の法則」は必須知識です。

ねじなし電線管（E管）
- 記号：E
- サイズ基準：外径に近い奇数 (19, 25, 31, 39, 51…)
- 特徴：ねじ切り不要。
薄鋼（うすこう）電線管（C管）
- 記号：C (Conduit)
- サイズ基準：外径に近い奇数 (19, 25, 31, 39, 51…)
- 特徴：ねじを切って接続する。
厚鋼（あつこう）電線管（G管）
- 記号：G (Gas pipe由来)
- サイズ基準：内径に近い偶数 (16, 22, 28, 36, 42…)
- 特徴：最も肉厚で頑丈。屋外や防爆工事に使われる。

「EとCは奇数（外径）、Gだけ偶数（内径）」と覚えましょう。

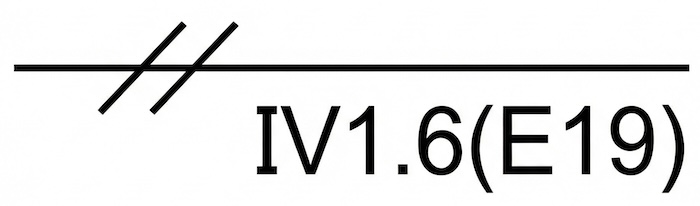

配線図問題で「E19」や「C19」とあれば金属管、「G16」とあれば厚鋼電線管です。

「E」は「Easy（簡単＝ねじなし）」のEと関連付けて覚えると忘れません。

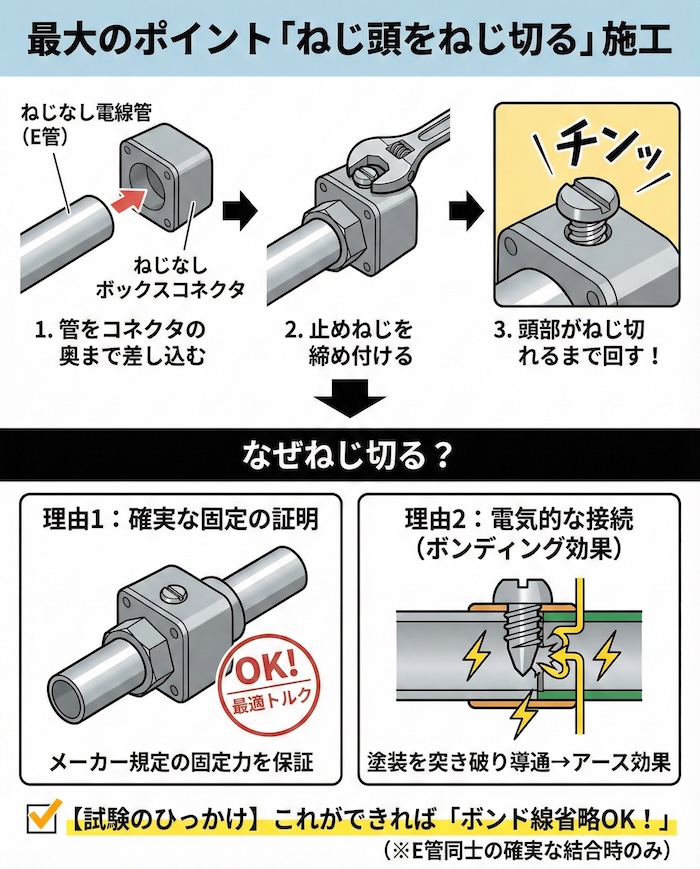

ねじなし電線管の最大の特徴は、接続方法にあります。

ここは筆記試験だけでなく、技能試験（特に第一種）や実務でも超重要なポイントです。

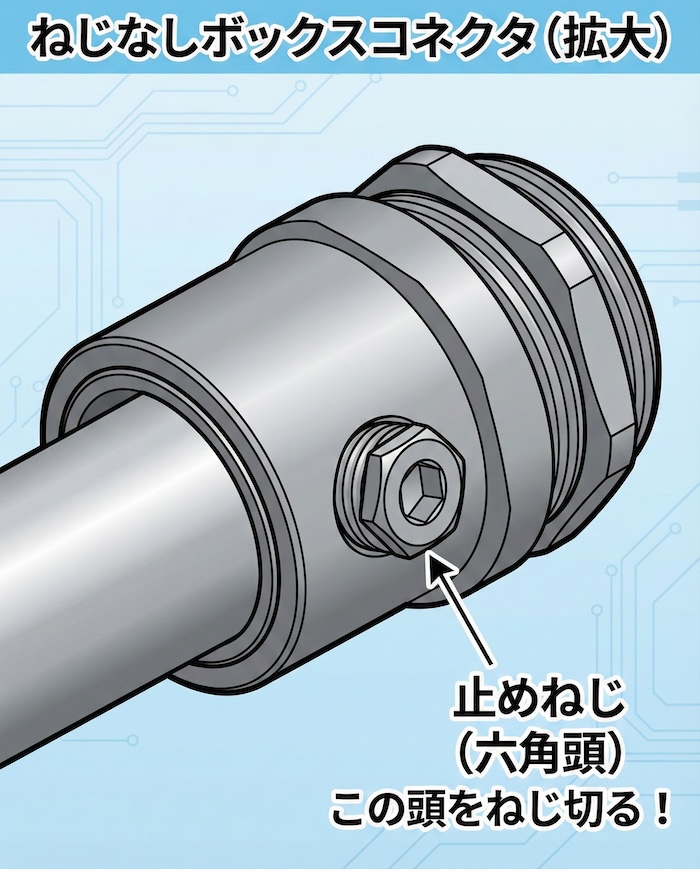

管自体にねじがないので、接続には専用の継手を使います。

これらの継手には、特殊な「止めねじ」が付いています。

施工手順は以下の通りです。

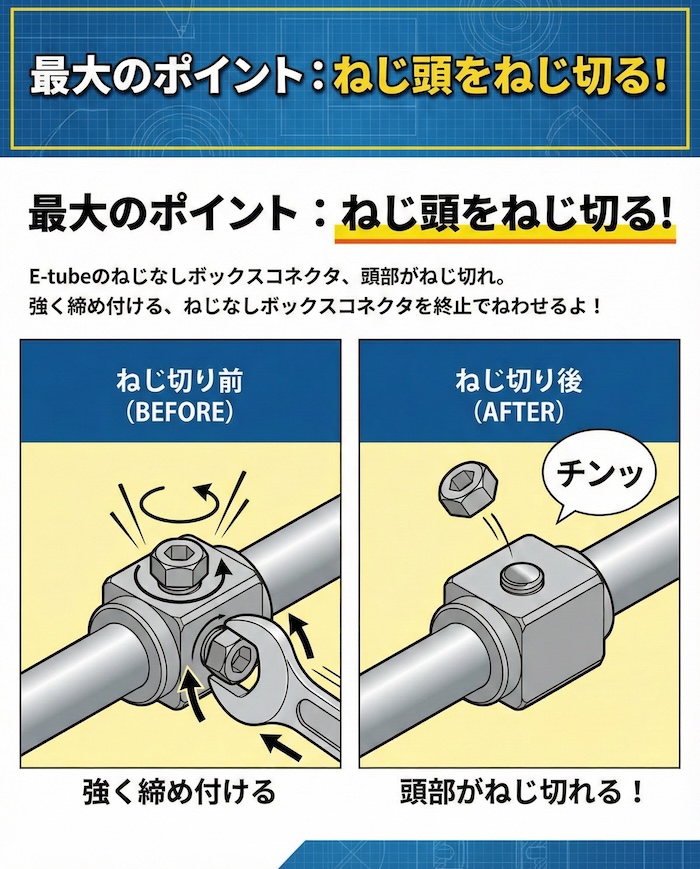

これには2つの重要な理由があります。試験で問われるのはここです。

確実な固定の証明頭が取れるまで締めることで、メーカーが規定した「最適な固定力（トルク）」で施工されたことが保証されます。
電気的な接続（ボンディング効果）止めねじの先端は鋭く尖っており、強く締め込むことで管の表面塗装や被膜を突き破り、金属管とコネクタが電気的に一体化（導通）します。これにより、漏電した際にアースとしての役割を果たせるようになります。

【試験のひっかけポイント】

ねじなし電線管の場合、この「ねじ切り」を確実に行えば、管とボックス間の「ボンド線（アース線）」を省略することができます。

（※ただし、管の結合が確実でない場合や、可とう電線管など他の管の場合は省略できません）
